泰克（Tektronix）MSO73304DX 混合信号示波器维修指南

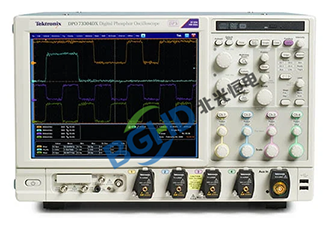

泰克（Tektronix）MSO73304DX 混合信号示波器

设备特点：

MSO73304DX是泰克MSO70000DX系列中最高性能的混合信号示波器之一，配备4个模拟通道（带宽33GHz，上升时间9ps）和16个数字逻辑通道（80ps定时分辨率）。在2通道模式下最高实时采样率可达100GS/s，4通道模式下为50GS/s。标配记录长度62.5M点，可选配至250M点，支持1GS点记录长度选件。波形捕获率超过300,000wfms/s。采用Pinpoint触发技术，支持6.25Gb/s实时串行触发，配备12.1英寸触摸屏，运行于Windows操作系统。配备4个TCA-292MM（TekConnect转2.92mm）适配器。广泛应用于超高速串行总线一致性测试（PCIe 6.0、400G以太网等）、雷达系统测试、高速数字设计验证、抖动与眼图分析等领域。

常见故障现象及维修方法：

1. 33GHz带宽失效导致高频响应严重下降

输入30GHz以上信号时，屏幕显示幅度明显低于实际值，用网络分析仪测试通道频响，确认在高频段衰减超过3dB。MSO73304DX的前端模拟电路对30GHz以上信号极为敏感，放大器偏置漂移或高频补偿电容老化会导致频响劣化。在维修模式下执行通道频响校准。如果校准失败，需更换对应通道的前端放大模块。更换后重新执行SPC和通道频响校准，验证33GHz处衰减不超过3dB。由于33GHz信号损耗极大，所有测试必须使用1.0mm或1.85mm稳相电缆。

2. 100GS/s交织采样校准丢失

MSO73304DX在2通道模式下支持100GS/s采样率，采用多片ADC交织采样技术。如果交织采样校准数据丢失，波形会出现明显的幅度不平或周期性失真。进入维修模式执行交织采样校准（Interleaving Calibration），使用内置的精密校准源对每片ADC的增益、偏置和时序进行同步校准。校准后验证各采样率档位下的波形平滑度和幅度一致性。

3. 100GS/s模式下相位噪声增加

MSO73304DX在100GS/s模式下的相位噪声主要来自采样时钟的抖动。采样时钟由高精度锁相环产生，长期使用后参考晶振老化会导致时钟抖动增加。用频谱仪测量采样时钟的相位噪声，如果恶化则需更换参考晶振（10MHz高稳OCXO）。更换后重新锁定PLL，验证时钟抖动恢复至规格范围内（通常<100fs rms）。

4. 采集板内校准源失效

SPC校准失败，自检报错指向采集板（Acquisition Board）。MSO73304DX的采集板包含专用的内校准源，为ADC提供高精度直流和交变基准信号。内校准源电路中的精密电阻网络或DAC损坏会导致SPC无法通过。拆机检查内校准源输出端是否正常，如果异常需更换整个采集板。更换后执行完整的SPC和增益校准流程。

5. 16通道数字逻辑部分失效

16个数字通道中某几个通道（如D0-D3）完全无信号，其他通道正常。先更换逻辑探头排除探头问题。如果问题依旧，检查该通道组的比较器芯片是否损坏。输入信号电压超过±40V会击穿比较器输入端。用万用表测量比较器输出端电平，若无跳变则芯片损坏，更换同型号比较器芯片（通常为8通道集成芯片）。更换后执行数字通道阈值校准。

6. 高密度BGA封装ADC芯片虚焊

MSO73304DX的ADC芯片采用高密度BGA封装，长期温度循环后可能出现焊球裂纹，表现为通道时好时坏或温度变化后故障出现。用热风枪局部加热ADC芯片区域，如果加热后故障消失，则判断为虚焊。需使用专业BGA返修台重新植球焊接。重新焊接后需做X-ray检测确认焊点质量。

7. 触发系统故障（高速串行触发失效）

高速串行码型触发（6.25Gb/s）无法稳定工作，但边沿触发正常。MSO73304DX的高速串行触发使用专用比较器芯片，该芯片对信号质量要求极高。输入信号过压或静电冲击会损坏比较器。更换触发比较器芯片后，需执行高速串行触发校准程序，验证触发精度恢复至规格范围。

8. 系统硬盘故障导致无法启动

开机显示BOOTMGR IS MISSING或卡在启动界面。MSO73304DX内部使用工业级SATA固态硬盘。用U盘启动盘引导进入WinPE系统查看硬盘SMART信息。如果硬盘已损坏，更换同规格工业级SATA固态硬盘，使用泰克恢复介质重装Windows系统及示波器应用程序。完成后重新激活许可证并执行自检校准。

9. NVRAM电池耗尽导致校准数据丢失

开机后提示“Cal Data Lost”或SPC报错“Calibration Data Invalid”。主板上的NVRAM芯片内部电池耗尽。更换NVRAM芯片后，必须使用标准校准源执行完整外部校准流程，包括垂直增益校准、偏置校准和时基校准，才能恢复仪器精度。

10. TekConnect接口接触不良导致信号不稳定

连接探头后波形时好时坏。TekConnect接口内部弹簧触点长期使用后弹性下降。用专用清洁工具清洁接口触点，用无尘布蘸异丙醇擦拭中心针。如果清洁无效，需更换整个TekConnect输入模块，安装时使用专用力矩扳手（0.9Nm）。

维修后验证清单：

日常维护建议：

1. 每月至少加电一次并运行SPC校准。如果SPC失败则表明仪器存在硬件故障。

2. 100GS/s模式仅在2通道下可用，4通道同时工作时采样率自动降至50GS/s。

3. 33GHz以上信号必须使用1.0mm或1.85mm低损稳相电缆，避免普通电缆造成高频损耗。

4. 所有高频连接操作必须使用扭矩扳手（1.0mm接口0.6Nm，1.85mm接口0.9Nm）。

5. 严禁在开机状态下插拔TekConnect探头和适配器。

6. 操作前佩戴防静电手环，在防静电工作台上进行操作。

7. 每季度使用压缩空气清洁风扇滤网，保持设备周围通风良好。

8. 定期备份硬盘内的重要数据和许可证文件。

9. 如遇到无法自行解决的问题，及时联系专业维修服务商。
