泰克（Tektronix）MSO71254C 混合信号示波器维修指南

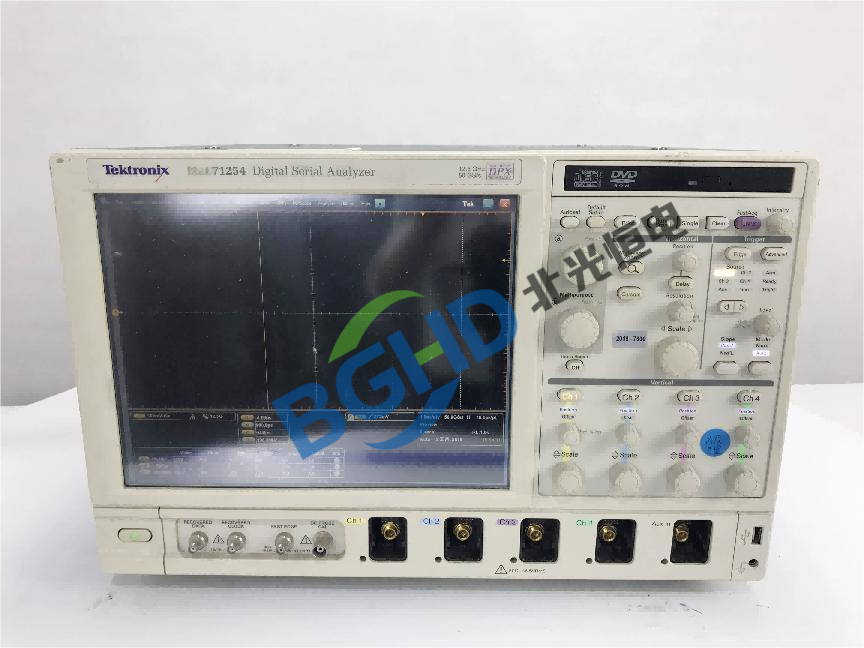

泰克（Tektronix）MSO71254C 混合信号示波器

设备特点：

MSO71254C是泰克MSO70000 C系列高性能混合信号示波器，配备4个模拟通道（带宽12.5GHz）和16个数字逻辑通道。最高实时采样率在2通道模式下可达100GS/s，4通道模式下为25GS/s。标配记录长度31.25M点，最高可扩展至125M点。采用Pinpoint触发技术，配备12.1英寸触摸屏，运行于Windows操作系统。MSO71254C与MSO71604C、MSO72004C同属泰克MSO70000 C系列平台，硬件架构相似但带宽不同。广泛应用于高速串行总线一致性测试、雷达系统测试、高速数字设计验证等领域。

维修案例与典型故障：

案例一：SPC失败与采集板故障

某台MSO71254C执行SPC时反复失败，自检报错Acq error，特定通道波形噪声明显偏大。经检测定位为采集板损坏，导致对应通道ADC性能下降。采集板是MSO70000系列示波器的核心部件，包含高速ADC芯片和内校准源。拆机取出采集板后，在防静电工作台上对损坏的ADC芯片进行精密拆焊与更换，ADC芯片为BGA封装，需专业返修台操作。更换完成后执行全频段校正调整，确认SPC通过、各通道电平正常。

案例二：电源板故障导致不开机

客户报修一台MSO71254C按开机键完全无反应。检测发现仪器内部电源分配控制板损坏。更换同型号电源分配控制板组件后，仪器正常开机，自检全部PASS。同步检查风扇运转情况，清理内部积灰。

案例三：显示控制板故障导致黑屏

仪器可通电但屏幕完全黑屏，风扇正常运转。检测为显示控制板组件损坏。更换显示控制板组件后恢复正常。同时清洁内部积灰，确保散热良好。

常见故障现象总结：

MSO71254C的常见故障包括无法开机，按开机键无反应；开机后自动关机；开机黑屏、白屏、花屏；屏幕暗但有显示。某一通道或多个通道无基线、无信号、输入阻抗异常；SPC失败；自检报错Acq error。旋钮调节失灵；按键无反应。硬盘损坏或系统崩溃导致无法进入系统。风扇噪音大或不转导致过热保护。

维修步骤与重点模块：

1. 采集板ADC芯片损坏导致SPC失败

SPC失败、Acq error报错、通道波形异常或噪声偏大。拆机取出采集板，逐级测量ADC芯片供电电压、参考电压及输入时钟信号。ADC芯片为BGA封装，需专业BGA返修台拆焊。定位故障后更换损坏的ADC芯片。更换后执行全频段校正调整，确认SPC通过、各通道电平正常。

2. 电源分配板损坏导致无法开机

插上电源按开机键无反应。检测电源分配板各组输出电压，常见故障为滤波电容老化漏液、电压转换芯片击穿或保险电阻开路。更换同型号电源分配板组件。修复后验证开机正常、自检通过。

3. 显示控制板故障导致黑屏

风扇转动但屏幕完全黑屏。检查屏幕排线是否松动。如果无效，外接显示器判断故障位置。外接正常则屏幕总成或背光驱动板损坏；外接也无显示则主板显示芯片或显存损坏。MSO71254C显示组件集成在前面板总成内，通常需整体更换。

4. 12.5GHz带宽失效导致高频测量不准

输入高频信号幅度明显偏低。在维修模式下执行通道频响校准，验证12.5GHz处衰减不超过3dB。如果校准失败，需更换对应通道的前端放大模块。12.5GHz信号路径必须使用低损稳相电缆，避免普通电缆造成不可接受的高频损耗。

5. 硬盘损坏导致系统无法启动

开机显示“BOOTMGR IS MISSING”或卡在启动界面。用U盘启动盘进入WinPE查看硬盘SMART信息。硬盘损坏需更换同规格固态硬盘，使用泰克恢复介质重装系统及应用程序。完成后重新激活软件许可证并执行自检校准。

6. NVRAM电池耗尽导致校准数据丢失

开机提示“Cal Data Lost”或校准状态异常。主板NVRAM芯片内部集成锂电池，寿命约5-10年。电池耗尽后校准数据全部丢失。更换NVRAM芯片后必须使用标准校准源执行完整外部校准流程。

7. 旋钮与按键故障

旋钮调节失灵或数值乱跳。先检查按键板与主板之间的通讯排线是否松动或氧化。排线正常则编码器内部触点氧化，拆下编码器用精密清洁剂清洗，清洗无效则更换同型号编码器。

8. 散热与风扇故障

设备过热报警或自动关机。检查风扇运转情况，转速偏低或异响应更换同规格高风量风扇。清理散热片和风道中的积灰，确保通风口通畅。每季度使用压缩空气清洁风扇滤网。

维修后验证清单：

日常维护建议：

1. 每月至少加电一次并运行SPC校准。

2. 12.5GHz以上信号必须使用低损稳相电缆。

3. 100GS/s模式仅在2通道下可用，4通道同时工作时采样率自动降至25GS/s。

4. 操作前佩戴防静电手环，在防静电工作台上进行操作。

5. 每季度使用压缩空气清洁风扇滤网，保持设备周围通风良好。

6. 定期检查NVRAM电池状态，及时更换并重新校准。

7. 定期备份硬盘内的重要数据和许可证文件。

8. 严禁在开机状态下插拔信号连接器和探头。

9. 如遇到无法自行解决的问题，及时联系专业维修服务商。
