泰克（Tektronix）MSO70604C 混合信号示波器维修指南

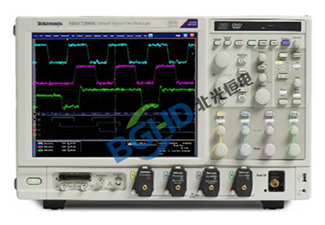

泰克（Tektronix）MSO70604C 混合信号示波器

设备特点：

MSO70604C是泰克MSO/DPO70000系列高性能混合信号示波器，配备4个模拟通道（带宽6GHz，采样率25GS/s）和16个数字逻辑通道。标配62.5M点记录长度，支持Pinpoint触发及高速串行码型触发，运行于Windows操作系统。集高性能示波器与逻辑分析仪于一体，广泛应用于高速串行总线测试、嵌入式系统调试、数字/模拟混合信号分析。

常见故障现象及维修方法：

1. 电源分配板故障导致不开机

插上电源后按开机键毫无反应，指示灯不亮。先检查电源线和保险丝。打开机箱后检测电源分配板各组输出电压，常见故障为滤波电容老化漏液导致短路。用万用表测量待机电压（通常为5V），若无待机电压则初级电路损坏。更换损坏电容或同型号电源分配板后测试。

2. 主板供电异常导致开机黑屏

风扇转动但屏幕完全黑屏，电源指示灯亮。检测发现主板各路供电电压异常，导致主控无法启动。排查主板上的DC-DC转换电路，更换损坏的MOSFET或PWM控制器。更换后需验证各供电电压恢复正常。

3. 显示模组故障导致花屏或黑屏

电源指示灯正常但屏幕花屏或完全黑屏。外接显示器判断：外接正常则屏幕总成或背光驱动板损坏；外接也无显示则主板显示输出芯片损坏。MSO70604C的显示组件集成在前面板总成内，通常需要整体更换。

4. 采集板ADC芯片损坏导致自检报错

开机后自检报错，故障指向ADC模块。拆机取出采集板，测量ADC芯片供电和参考电压。若供电正常但ADC输出异常，需更换BGA封装的ADC芯片（需专业BGA返修台）。更换后运行自检，确认全部PASS。

5. 模拟通道衰减器失效导致档位异常

某一通道在低档位正常，高档位无信号，典型的前端衰减器损坏。MSO70604C前端采用厚膜电阻衰减网络，输入过压会烧毁衰减电阻。用万用表测量该通道衰减器各档位对地电阻，与正常通道对比。定位故障后更换同规格衰减器组件。

6. 数字逻辑通道部分失效

数字通道部分不工作或逻辑电平错误。先更换逻辑探头排线排除探头问题。排线正常则检查该通道组的比较器芯片是否损坏，输入过压会击穿比较器输入端。测量比较器输出端电平，若无跳变则芯片损坏，更换同型号比较器。检查阈值电压设置是否正确。

7. 触发系统故障导致波形晃动

波形无法稳定捕获。先检查触发源和触发电平设置。换触发源通道测试，若某个通道触发正常而另一个不行，该通道的触发比较器损坏。MSO70604C支持高速串行触发，触发电路专用芯片损坏需更换，并重新校准触发精度。

8. 固态硬盘损坏导致系统无法启动

开机显示BOOTMGR IS MISSING或卡在启动界面。用U盘启动盘进入WinPE，查看硬盘SMART信息。如果硬盘损坏，更换同规格工业级SATA固态硬盘，使用泰克恢复介质重装Windows系统及示波器应用软件。完成后重新激活许可证并执行自检校准。

维修后验证清单：

日常维护建议：

1. 每个月至少加电一次并运行SPC校准。如果SPC失败则表明仪器存在硬件故障。

2. 严格限制接入信号幅度，防止大信号烧毁示波器输入通道。

3. 操作前佩戴防静电手环，避免静电损坏敏感元件。

4. 每季度使用压缩空气清洁风扇滤网，保持设备周围通风良好。

5. 数字逻辑探头使用时注意避免拉、拽及折弯。

6. 用完示波器后关断电源，加上防尘罩防止灰尘侵入。

7. 如果遇到无法自行解决的问题，及时联系专业维修服务商。
