泰克（Tektronix）AFG31021 任意波函数发生器维修指南

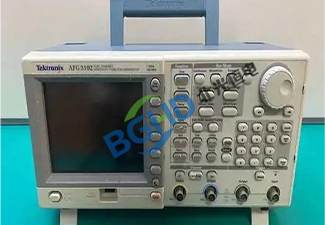

泰克（Tektronix）AFG31021 任意波函数发生器

设备特点：

• 通道数：单通道

• 正弦波频率范围：1μHz-25MHz

• 输出幅度：1mVpp-10Vpp（50Ω负载）

• 采样率：250MS/s

• 垂直分辨率：14位

• 存储深度：16Mpts/通道（任意波）

• 内置波形：正弦、方波、脉冲、锯齿波、噪声、DC、任意波

• 调制功能：AM、FM、PM、FSK、PWM、扫频、猝发

• 接口：USB、LAN、GPIB（选件）

• 显示：4.3英寸彩色TFT触摸屏

• 应用：传感器仿真、电路测试、教育实验、自动化测试

常见故障现象：

• 开机无显示、背光不亮、电源指示灯不亮

• 开机自检报错（“Output Relay Fail”、“DDS Error”、“Calibration Fail”）

• 无信号输出（输出端始终为0V或直流偏置）

• 输出幅度明显偏低（设定5Vpp实际输出<4Vpp）

• 输出波形失真（正弦波削顶、方波过冲严重）

• 频率偏移（设定1kHz实际输出1.1kHz）

• 调制功能无输出或异常

• 触摸屏失灵、按键无响应、旋钮编码器跳动

• USB/LAN通讯失败

• 风扇噪音大或不转

维修步骤与重点模块

1. 开机与电源故障

• 检查电源线及内部保险丝（F1，1.25A/250V）。内部开关电源输出+5V、+12V、-12V、+3.3V。常见故障：主滤波电容鼓包（1000µF/35V）、开关管（如IRF840）击穿、启动电阻开路（100kΩ）。

• 待机指示灯亮但按开机键无反应：检查前面板按键排线是否松动；主板开机信号线路是否短路或断路。

• 电源板损坏严重时可直接更换电源模块（部分型号可单独更换）。

2. 自检报错

• 开机自检报错时，进入诊断菜单查看详细错误代码：

  • “DDS Error”：DDS芯片（如AD9852）或时钟电路故障。检查DDS供电（+3.3V）及参考时钟（50MHz）是否正常。

  • “Output Relay Fail”：输出继电器（K1，如G6K-2F-Y-TR）未吸合或触点粘连。更换继电器或检查驱动电路（ULN2003）。

  • “Calibration Fail”：校准数据丢失或内部ADC/DAC基准电压漂移。需重新校准或更换基准芯片（如ADR431）。

• 若自检全部通过但无输出，检查输出通道的模拟开关（如DG411）。

3. 无信号输出

• 检查输出BNC接口是否虚焊或中心针断裂。

• 输出继电器未吸合：测量继电器线圈供电（通常+5V），若正常则继电器损坏，更换；若无供电，检查驱动三极管或ULN2003芯片。

• 输出放大器（如THS3091或AD8007）损坏：测量输出端对地电阻（正常应>1kΩ），若短路则更换放大器。

• DDS输出级故障：用示波器探测DDS输出端（DAC_OUT），若无信号，则DDS芯片损坏；若有信号但后级无输出，检查中间放大器。

4. 幅度偏低或偏差大

• 执行内部幅度校准（Utility → Calibration → Level Cal）。若失败，使用外部标准万用表（如34401A）测量实际输出，手动修正偏移量。

• 输出衰减器（步进，0-40dB）触点氧化：在维修模式下测试每个衰减档位（0dB、10dB、20dB、30dB、40dB），异常档位需清洗或更换衰减器电阻网络。

• 偏置电路故障：直流偏置误差过大（>±5mV），检查偏置DAC（如AD5660）及运放。

5. 波形失真/过冲

• 正弦波失真（THD>0.2%）：输出低通滤波器（7阶椭圆）中的电容（如C151-C155）容量下降或漏液，更换同规格（NP0或C0G）。

• 方波过冲或边沿变缓：输出放大器带宽不足或反馈电阻变值。检查放大器THS3091周围电阻（Rf=390Ω，Rg=100Ω）。时钟抖动过大也会导致边沿抖动，检查PLL锁相环。

• 方波占空比偏差大：比较器电路（如ADCMP600）损坏，更换。

6. 频率偏移

• 内部参考时基（10MHz TCXO）老化（年老化率±1ppm），需更换TCXO（如KDS DSA200）并校准。若频率偏差>10ppm，需使用外部10MHz参考源验证。

• 锁相环（PLL）失锁：检查PLL芯片（如ADF4360）及环路滤波器电容（C32，NP0）。若PLL供电（+5V）纹波>50mV，会恶化相位噪声和频率精度。

7. 调制/扫描功能故障

• AM/FM/PM无效：检查调制源选择（内部/外部）。外部调制输入接口（BNC）保护二极管（BAV99）击穿，更换。

• FSK/PWM切换无效：内部调制波形发生器（DDS）损坏或FPGA配置丢失。需升级固件或重新烧录FPGA。

• 扫频不连续：扫描触发电路（比较器LMV331）损坏，更换。

8. 触摸屏与按键故障

• 触摸失灵：重新校准触摸屏（Utility → Touchscreen Cal）。若无效，检查触摸屏FPC排线是否断裂或接触不良。更换触摸屏（与LCD一体，4.3英寸480×272）。

• 按键无响应：前面板导电橡胶老化或微动开关损坏。清洁导电橡胶（无水乙醇）或更换按键板。

• 旋码器跳动：清洗或更换编码器（EC11型，Alps）。

9. USB/LAN通讯故障

• USB主机（前面板）无法识别U盘：检查USB供电（5V）及保险丝（F2，0.5A）；USB HUB芯片（如AU9254）损坏。

• USB设备（后面板）无法连接PC：USB桥接芯片（如CY7C68013）损坏或驱动程序不兼容。更新驱动或更换芯片。

• LAN连接失败：检查IP设置（需手动配置静态IP）；网络变压器（H1102）或PHY芯片（如KSZ8721）损坏。

10. 风扇与散热

• 风扇不转或噪音大：更换风扇（DC 12V，40mm×40mm，如台达AFB0412）。

• 过热保护：清理内部风道灰尘，检查温度传感器（LM75）是否失效。

维修后性能验证

日常维护建议

• 每月运行一次自检，检查输出幅度和频率精度。

• 输出端严禁接入直流电压（>±10V）或外部信号，防止损坏输出放大器。

• 使用前预热至少20分钟，确保频率稳定。

• 定期清洁风扇滤网和通风口。

• 固件升级前备份用户设置，升级过程中切勿断电。
