泰克（Tektronix）RSA507A 实时频谱分析仪维修指南

发布时间：2026-06-15 14:15:31 人气：

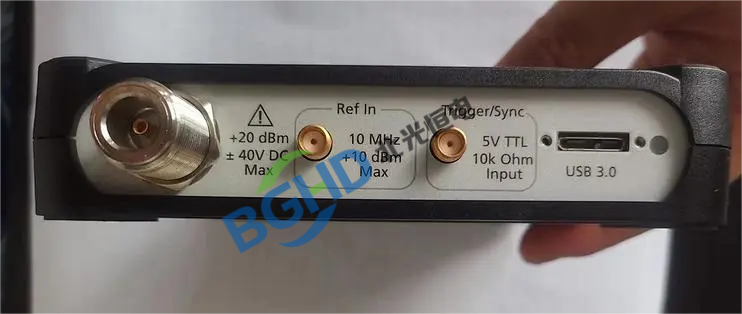

泰克（Tektronix）RSA507A 实时频谱分析仪


设备特点：

频率范围：9kHz-7.5GHz
实时带宽：40MHz
无间隙捕获：100% POI，最短信号持续时间≥27μs
显示平均噪声电平：-160dBm（典型）
相位噪声：-90dBc/Hz @10kHz（1GHz载波）
接口：USB 3.0（连接PC），USB端口供电，内置电池（选件）
应用：现场测试、频谱监测、干扰查找、实时频谱分析

常见故障现象：

无法连接PC（驱动安装失败、设备管理器中识别为未知设备）
连接后无信号响应（频谱界面无迹线或始终为零）
高波段（>3GHz）测量幅度偏差大或底噪异常
测量幅度偏差大（与实际信号源偏差>2dB）
底噪异常升高（>10dB）
实时捕获丢帧（瀑布图断层）
频率偏移（中心频率读数不准）
温度过高导致连接中断或性能下降
内部本地振荡器失锁（软件报错）
电池不充电、续航严重缩短
USB接口损坏（供电不足或物理断裂）

维修步骤与重点模块

1. 驱动与连接故障

从泰克官网下载RSA500系列专用驱动程序（32/64位），支持Windows 7/10/11。
必须使用USB 3.0接口和高质量屏蔽线。避免使用USB延长线或HUB。
设备管理器中显示黄色感叹号：驱动签名问题，重启电脑并禁用强制驱动签名（按F8进入高级启动选项）。

2. 无信号响应或自检报错

使用SignalVu-PC软件运行自检：Calibration → Run Self Test。常见错误及处理：
- “LO Unlock” → 内部本振（YIG）或PLL失锁，尤其在高波段（>3GHz）。
- “ADC Overflow” → 输入信号过强，降低输入衰减或减小信号源功率。
- “FPGA Config Fail” → FPGA固件损坏，需重新烧录（需泰克提供的恢复镜像）。
检查射频输入SMA连接器是否虚焊、中心针断裂，必要时更换。

3. 高波段（>3GHz）性能劣化

高波段输出功率正常但幅度偏差大：内部倍频器或YIG调谐驱动电路故障。进入自检模式查看“High Band LO Unlock”错误。测量YIG调谐电压（0-24V），若异常更换驱动运放（OPA548）。
高波段底噪明显高于3GHz以下：毫米波前端低噪声放大器（如HMC311）或混频器损坏。更换对应MMIC。
高波段无响应：内部射频开关（SPDT）未切换至高波段通路，检查开关控制电压（+5V/0V）。

4. 幅度偏差大（全频段）

执行内部幅度校准（Calibration → Level Cal）。若失败，使用外部标准信号源（如-20dBm @1GHz及6GHz）手动修正偏移量。
内部电子衰减器（0-50dB）损坏，检查衰减器控制芯片（如HMC425）及供电。
温度补偿失效：测量内部温度传感器（LM75）输出是否正常，异常则更换。

5. 底噪异常高

前置放大器（选件）损坏：检查低噪声放大器（如HMC311）是否烧毁，更换。
USB供电纹波过大：使用带磁环的USB线缆，或更换PC电源。
内部滤波电容老化（10µF钽电容）导致电源噪声耦合，更换。

6. 实时捕获丢帧

USB 3.0通信带宽不足：检查PC端USB控制器驱动是否为最新版本；关闭其他占用USB带宽的设备。
数据线质量差：更换认证USB 3.0线缆（长度≤1m）。
FPGA FIFO溢出：升级固件到最新版本。

7. 频率偏移

内部参考时基（10MHz TCXO）老化（年老化率±1ppm），需更换TCXO（如KDS DSA200）并校准。
外部参考输入（选件）未锁定：检查外部参考电平（0dBm±3dB），频率10MHz。

8. 温度过高

RSA507A被动散热，温度过高会自动降频或断开连接。检查内部导热垫是否干涸，更换（厚度2mm）。确保通风良好，避免在高温环境中使用。
内部电压调节器（如LM1117）过热，可加装小型散热片。

9. 电池故障（选件）

无法充电：检查充电接口（USB-C或专用座充）；内部充电管理芯片（如BQ24075）损坏；电池老化（锂离子电池寿命2-3年），需更换专用电池。
续航严重缩短：电池容量下降，更换原厂电池。
电池管理芯片（电量计）失效：需重置或更换（如BQ27510）。

10. 整体维修后性能验证

测试项	合格标准
频率范围	9kHz-7.5GHz
幅度精度（-10dBm @1GHz）	±0.5dB（典型）
幅度精度（-10dBm @6GHz）	±1.0dB（典型）
DANL（7.5GHz）	≤-150dBm（RBW=1kHz）
相位噪声（1GHz @10kHz）	≤-90dBc/Hz
实时带宽（40MHz）	100% POI，无丢帧
USB连接稳定性	连续运行4小时无掉线
电池续航（选件）	≥4小时（典型）

日常维护建议

使用USB 3.0线缆并直接连接PC，避免通过HUB。
输入功率严禁超过+30dBm（1W），否则损坏输入端。
定期清理通风孔，保持散热良好。
固件升级前备份校准数据，升级过程中切勿断电或断开USB。
电池每月至少充放电一次，长期不用应充电至50%存放。
