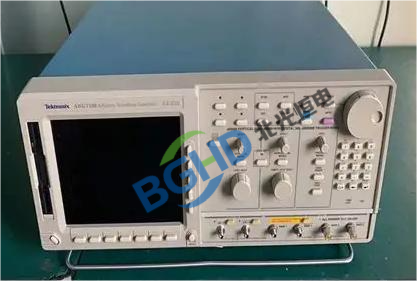

设备特点：
通道数：2通道
正弦波频率范围：1μHz-50MHz
输出幅度范围：1mVpp-10Vpp（50Ω负载）
采样率：250MS/s
垂直分辨率：14位
存储深度：16Mpts/通道
内置波形：正弦波、方波、斜波、脉冲、噪声、任意波
脉冲上升/下降沿：典型值≤6ns（10%-90%）
调制模式：AM、FM、PM、FSK、PWM
显示：9英寸电容式触摸屏，支持InstaView技术
接口：USB、LAN
应用：高速数字电路测试、通信系统验证、传感器仿真、自动化测试系统
常见故障现象：
无法开机，电源指示灯不亮，风扇不转
开机后风扇转但屏幕不亮
开机自检报错，如输出继电器故障、校准失败等
信号输出异常：无输出、幅度偏低、波形失真
输出通道指示灯亮但无输出，需手动按输出键才有信号
触摸屏失灵、花屏或黑屏
按键无反应、旋钮编码器跳动
无法识别U盘
USB或LAN通讯故障
开机提示内部温度过高，信号输出已关闭
频率或幅度不稳定
维修步骤与重点模块
1. 电源故障（无法开机）
检查电源线是否插紧、电源开关是否打开。若仍无法开机，检查内部保险丝是否熔断。AFG31052采用开关电源，输出+5V、+12V、-12V、+3.3V等多路电压。常见故障包括主滤波电容鼓包、开关管击穿、启动电阻开路。待机指示灯亮但按开机键无反应时，检查前面板按键排线及主板开机信号线路。开机后风扇转但屏幕不亮，通常为主控制板损坏。电源故障涉及强电，非专业人士不应自行拆修。
2. 自检报错
进入诊断菜单查看详细错误代码。输出继电器故障时，开机自检报错输出继电器故障，需检查输出继电器是否正常吸合，有无卡死或损坏，必要时更换继电器。校准失败表示校准数据丢失或内部ADC/DAC基准电压漂移，需重新校准或更换基准芯片。若自检全部通过但无输出，检查输出通道的模拟开关或输出继电器。
3. 输出信号异常
无信号输出时，检查输出BNC接口是否虚焊或中心针断裂。输出继电器未吸合时，测量继电器线圈供电，若正常则继电器损坏，若无供电则检查驱动三极管或ULN2003芯片。输出放大器损坏时，测量输出端对地电阻，正常应大于1kΩ，若短路则需更换放大器。
幅度偏低或偏差大时，执行内部幅度校准。若失败，使用外部标准万用表测量实际输出，手动修正偏移量。输出衰减器触点氧化时，在维修模式下测试各衰减档位，异常档位需清洗或更换衰减器电阻网络。
波形失真时，正弦波失真可能是输出低通滤波器中的电容容量下降或漏液，需更换同规格电容。方波过冲或边沿变缓可能是输出放大器带宽不足或反馈电阻变值。
4. 触摸屏与显示故障
触摸失灵时，重新校准触摸屏。若无效，检查触摸屏FPC排线是否断裂或接触不良，9英寸电容屏与LCD一体，需整体更换。花屏或黑屏时，检查LCD排线、背光逆变器及背光LED驱动电路。按键无反应时，前面板导电橡胶老化或微动开关损坏，清洁导电橡胶或更换按键板。旋钮编码器跳动时，清洗或更换编码器。
5. 频率与幅度不稳定
频率偏移时，内部参考时基10MHz TCXO老化，需更换TCXO并校准。锁相环失锁时，检查PLL芯片及环路滤波器电容，若PLL供电纹波大于50mV会恶化相位噪声和频率精度。幅度不稳定时，电源纹波过大，更换电源板滤波电容。
6. 外部设备通讯故障
U盘无法识别时，检查USB供电及保险丝，USB HUB芯片损坏需更换。PC无法连接时，USB设备接口的USB桥接芯片损坏或驱动程序不兼容，LAN连接失败时检查IP设置，网络变压器或PHY芯片损坏需更换。
7. 散热与过热报警
开机提示内部温度过高时，检查风扇是否正常运转、风道是否堵塞。清理内部灰尘，检查温度传感器是否失效。主板与各PCB板之间通讯异常也可能导致误报警，需检测通讯线路。
维修后性能验证
| 测试项 | 合格标准 |
|---|---|
| 频率范围 | 1μHz-50MHz（正弦波） |
| 幅度精度（1kHz，5Vpp，50Ω） | ±1%设定值 ±2mVpp |
| 脉冲上升/下降沿（10%-90%） | ≤6ns（典型值） |
| 方波上升/下降沿（10%-90%） | ≤6ns |
| 频率精度（1kHz） | ±1ppm（1年内） |
| 直流偏置精度 | ±1%设定值 ±5mV |
| 输出阻抗 | 50Ω±2% |
| 通道间隔离度 | ≥40dB（DC-50MHz） |
| 自检通过率 | 所有测试项PASS |
日常维护建议
每月运行一次自检和自校准程序
定期清洁设备外壳和接口，避免灰尘和污垢积累
定期检查连接线是否完好，如有损坏应及时更换
输出端严禁接入直流电压（>±10V）或外部信号，防止损坏输出放大器
使用前预热至少20分钟，确保频率稳定
遵循规定的校准周期进行校准
固件升级前备份用户设置，升级过程中切勿断电
避免在潮湿、高温（>50℃）或强磁场环境下使用
