安捷伦（Agilent）E4440A 频谱分析仪维修指南

发布时间：2026-06-01 11:34:09 人气：

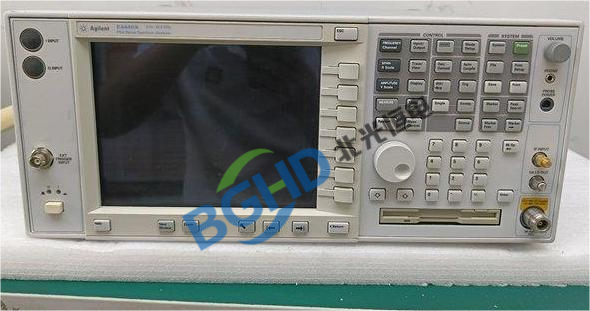

安捷伦（Agilent）E4440A 频谱分析仪：PSA系列高性能频谱分析仪（3Hz-26.5GHz）


特点：

频率范围：3Hz-26.5GHz（可扩展至50GHz）
动态范围：-155dBm DANL（带前置放大器）
相位噪声：-129dBc/Hz @10kHz（1GHz载波）
分辨率带宽：1Hz-8MHz（数字）
显示：高分辨率彩色LCD
接口：GPIB、LAN、USB、VGA输出
内置校准源、自检功能强大

常见故障现象：

开机自检报错（LO Unlock、IF Error、Calibration Failed）
底噪异常升高（>10dB）
幅度测量偏差大（>2dB）
高波段（>18GHz）无响应或幅度极低
相位噪声显著变差
屏幕显示故障（花屏、背光暗、触摸失灵）
按键/旋钮无响应或跳动
本地振荡器无法锁定（尤其是微波段）
外部参考输入锁相失败

维修步骤与重点模块

1. 开机自检与报错代码

进入自检菜单（System → Alignments → Run Self Test）。常见错误及维修方向：
- “LO Unlock” → 本振合成器、YIG振荡器、鉴相器或环路滤波器。
- “IF Error” → 中频处理板（A8）ADC、FPGA或中频放大器。
- “Cal Signal Fail” → 内部校准信号发生器（50MHz、1GHz等）损坏。
读取错误日志（Error Log），定位故障板卡。

2. 本振（LO）失锁（微波段常见）

第一本振YIG覆盖约3-8GHz，第二本振或倍频器扩展至26.5GHz。
检查YIG驱动电路：主线圈调谐电压（0-24V）应线性对应频率。若电压跳变或无变化，更换驱动运放（OPA548）。
YIG辅助线圈用于锁相，电阻约5-10Ω，开路则更换YIG。
锁相环（PLL）鉴相器（HMC439）损坏，或环路滤波器电容漏液，更换后重新锁相。

3. 底噪异常高

输入衰减器（步进）触点氧化导致额外损耗，清洗或更换继电器。
前置放大器（选件）烧毁，需更换低噪声放大器（如HMC1040）。
第一混频器（双平衡）过载损坏，全频段增益低20dB左右。更换混频器（如Mini-Circuits SIM-43+）并调整LO驱动电平（+13dBm）。
电源纹波过大（尤其是+5V、+15V），更换主滤波电容（2700µF/35V）。

4. 幅度偏差大

执行内置幅度校准（CAL AMPTD）。若失败，检查内部校准源（30MHz/100MHz）输出幅度。
若某个频段偏差大，可能为YTF（可调滤波器）驱动电流偏移，需重新校准YTF跟踪。
维修模式下可修改增益补偿表（EEPROM），通过外接标准信号源手动修正。

5. 相位噪声恶化

参考时基（OCXO，选件1E5）老化，更换并重新校准（需拆焊屏蔽盖）。
锁相环环路滤波器电容（钽电容或聚苯乙烯）老化导致相位噪声增加，更换同规格电容。
YIG振荡器本身的相噪因磁路老化不可修复，需更换YIG组件。

6. 显示与操作故障

LCD背光暗或闪烁：背光逆变器或灯管老化。更换背光模组或整个液晶屏。
触摸屏失灵（若选配）：校准触摸屏（System → Display → Touchscreen Calibrate）。
按键无响应：前面板导电橡胶或微动开关损坏，清洁或更换。
旋钮编码器跳动：清洗或更换（EC11型）。

7. 通讯与远程控制

LAN接口无法连接：检查IP设置，更换网络变压器（H1102）或PHY芯片。
GPIB接口故障：更换驱动芯片（NAT9914），检查地址开关。

8. 散热与电源

风扇噪音大或不转：清理或更换（12V/0.5A双滚珠风扇）。
电源板电容鼓包：更换所有电解电容（尤其是主滤波电容）。

维修后性能验证

测试项	合格标准（E4440A典型值）
频率范围	3Hz-26.5GHz
幅度精度（-10dBm，全频段）	±0.6dB（典型）
DANL（26.5GHz，无前置放大）	≤-145dBm（RBW=1kHz）
相位噪声（1GHz@10kHz）	≤-129dBc/Hz
分辨率带宽精度	±5%
自检通过率	所有自检项PASS

日常维护建议

每月运行一次自检，关注底噪和本振锁定情况。
绝对禁止输入超过+30dBm的信号（1W），推荐加外部衰减器。
使用前预热至少1小时（尤其OCXO和YIG需稳定）。
每年使用标准信号源和功率计进行全频段校准。
定期清洁风扇滤网及内部积尘。
