安捷伦（Agilent）E4445A 频谱分析仪维修指南

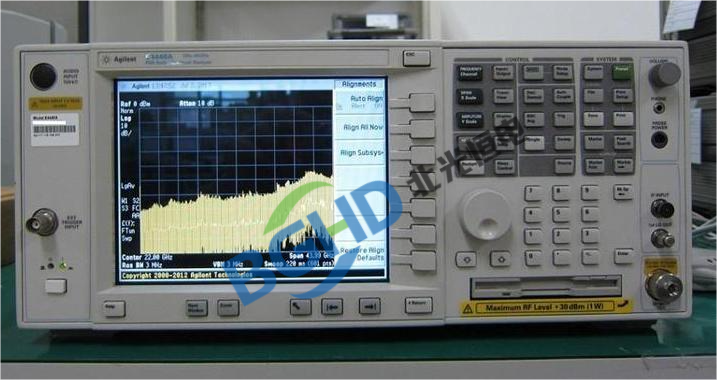

安捷伦（Agilent）E4445A 频谱分析仪：PSA系列（3Hz-13.2GHz）

特点：

• 频率范围：3Hz-13.2GHz（覆盖VHF/UHF/SHF部分频段）

• 与E4440A（26.5GHz）的区别：无高频段倍频和YIG扩展，结构相对简单，适合微波低频段测试

• 动态范围：-155dBm DANL（带前置放大器）

• 相位噪声：-129dBc/Hz @10kHz（1GHz载波）

• 分辨率带宽：1Hz-8MHz

• 接口：GPIB、LAN、USB、VGA

常见故障现象（PSA系列共性，侧重13.2GHz特有）：

• 开机自检报错（LO Unlock、IF Error、Calibration Failed）

• 底噪异常升高，尤其在10-13GHz频段

• 幅度测量偏差大，高频段（>10GHz）平坦度超差

• 本振（LO）锁定不稳定，频率跳变

• 相位噪声恶化（参考时基或YIG问题）

• 显示故障（花屏、背光暗）

• 按键/旋钮失灵

• 外部参考输入锁相失败

维修步骤与重点模块（针对13.2GHz特性）

1. 开机自检与报错代码

• 进入自检菜单（System → Alignments → Run Self Test）。常见错误：

  • “LO Unlock” → 本振合成器或YIG振荡器（覆盖3-13.2GHz）。

  • “IF Error” → 中频板（A8）故障。

  • “Cal Signal Fail” → 内部校准源（50MHz/1GHz）损坏。

• 读取错误日志定位板卡。

2. 本振（LO）失锁

• 第一本振YIG频率范围约3-13.2GHz（有些型号使用单YIG覆盖）。

• 检查YIG驱动电路：主线圈调谐电压（0-24V）应线性对应频率（通过维修模式读取DAC值）。若电压跳变或无输出，更换驱动运放（OPA548）。

• YIG辅助线圈（FM线圈）电阻约5-10Ω，开路则更换YIG组件。

• 锁相环（PLL）鉴相器（HMC439）损坏，或环路滤波器电容漏液（贴片钽电容），更换后重新锁相。

3. 底噪异常高（尤其高频段）

• 输入衰减器（步进）在高频段触点氧化，导致额外损耗和噪声，清洗或更换继电器。

• 前置放大器（选件1DS）烧毁，需更换低噪声放大器（如HMC1040或同型号）。

• 第一混频器（双平衡，覆盖至13.2GHz）过载损坏，导致全频段增益低10-20dB。更换混频器（如Mini-Circuits SIM-143+）并调整LO驱动电平（+13dBm）。

• 电源纹波过大（+5V、+15V），更换主滤波电容（2200µF/35V）。

4. 幅度偏差大/平坦度超差

• 执行内置幅度校准（CAL AMPTD）。若失败，检查内部校准源输出（-25dBm ±0.5dB）。

• 若某个子频段（如8-13GHz）偏差大，可能是预选器或YTF（可调滤波器）驱动电流偏移。进入维修模式调整YTF跟踪（需外接信号源）。

• 维修模式下可修改增益补偿表（EEPROM），通过外接标准信号源手动修正。

5. 相位噪声恶化

• 参考时基（OCXO，选件1E5）老化（频率偏差>0.1ppm），更换并重新校准（需拆焊屏蔽盖）。

• 锁相环环路滤波器电容（C110-C113，钽电容或C0G）老化导致相位噪声增加，更换同规格。

• YIG振荡器本身的相噪因磁路老化不可修复，需更换YIG组件（成本较高）。

6. 显示与操作故障

• LCD背光暗或闪烁：背光逆变器或灯管老化。更换背光模组或整个液晶屏（注意排线兼容性）。

• 触摸屏失灵（若选配）：校准触摸屏（System → Display → Touchscreen Calibrate）。

• 按键无响应：前面板导电橡胶或微动开关损坏，清洁或更换（按键板型号注意）。

• 旋钮编码器跳动：清洗（无水乙醇）或更换（Alps EC11系列）。

7. 通讯与远程控制

• LAN接口无法连接：检查IP设置，更换网络变压器（H1102）或PHY芯片（如KSZ8721）。

• GPIB接口故障：更换驱动芯片（NAT9914），检查地址开关（S1）接触。

8. 散热与电源

• 风扇噪音大或不转：清理或更换（台达AFB0612，12V/0.5A）。

• 电源板电容鼓包：更换所有电解电容（尤其是主滤波电容1000µF/35V多个）。

维修后性能验证（针对13.2GHz）

日常维护建议

• 每月运行自检，关注底噪和本振锁定。

• 严禁输入超过+30dBm（1W），建议外接10dB衰减器。

• 使用前预热至少1小时（OCXO和YIG稳定）。

• 每年使用标准信号源和功率计进行全频段校准（重点验证10-13GHz）。

• 定期清洁风扇滤网和内部积尘。
