特点：
频率范围：取决于配接的功率传感器（8480系列、E系列）
动态范围：-70dBm至+44dBm（与传感器相关）
测量模式：仅平均功率（非峰值），不支持突发信号测量
显示：高分辨率LCD
接口：GPIB、RS232（选件）、电池（选件）
传感器接口：单通道
与E4416A的区别：

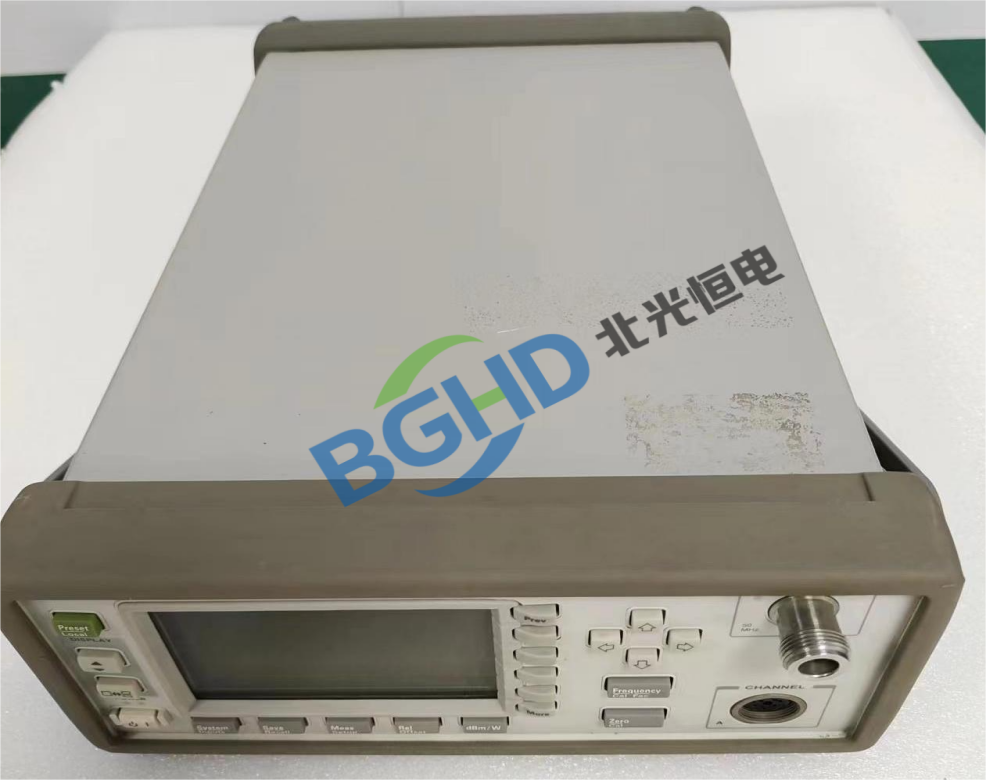

E4418A为EPM系列（基础型），无峰值/脉冲测量能力，内部没有高速采样电路和后续数字处理，只测量连续波或平均功率。
硬件结构相对简化，维修难度较低。
常见故障现象：
开机黑屏、显示缺划或字符乱码
无法识别功率传感器（报“No Sensor”）
测量值偏差大（与标准源比较超出规格）
调零失败或零点漂移严重
小信号（<-50dBm）测量噪声大
按键/旋钮失灵
GPIB/RS232通讯故障
电池（选件）不充电或续航短
维修步骤与重点模块
1. 开机与显示故障（同E4416A）
检查电源输入及内部开关电源：输出+5V、+12V、-12V、+3.3V。常见故障：电源滤波电容（1000µF/25V）鼓包、启动电阻开路、电源管理芯片（UC3842）损坏。
显示问题：背光不亮可见字符，需更换背光逆变器；字符缺划检查液晶排线（J301）；完全无显示但按键有声，更换显示驱动芯片（HD44780或定制ASIC）。
2. 传感器无法识别
传感器接口（7针圆形）内部簧片变形或氧化，清洁或更换接口。
识别电路（EEPROM，24C02）I²C总线：SDA、SCL线对地电阻（≈4.7kΩ上拉），若总线被拉低，逐个断开外设判断。
3. 测量值偏差或调零失败
执行“Zero”时确保传感器接50Ω负载且无信号。若一直失败，测量内部零点校准DAC的输出（通常为±100mV至±1V），参考电压（2.5V或5V）漂移则更换基准（LM4040）。
幅度偏差：用已知功率（如0dBm）验证，进入维修模式调节增益系数（存储于EEPROM中）。通常校正可恢复±0.05dB精度。
4. 小信号噪声大
电源纹波过大（>10mVpp）需更换滤波电容。
传感器电缆屏蔽不良，换用原装线。
模拟前端运放（OP97、OP27）老化导致本底噪声升高，更换同型号。
5. 按键/旋钮故障
按键无反应：清洁导电橡胶或更换微动开关。
旋转编码器跳动：拆开清洗触点，或更换编码器（Alps EC11系列）。
6. 通讯故障
GPIB：检查地址开关，驱动芯片（NAT9914）损坏更换。
RS232（选件）：MAX232电平转换损坏，更换。
7. 电池故障
Ni-MH电池组（7.2V）寿命约2-3年，不充电时检查充电管理芯片（如BQ2000）。电池续航短则更换新电池。
维修后性能验证
| 测试项 | 合格标准 |
|---|---|
| 功率测量范围 | 由传感器决定（典型-70dBm~+20dBm） |
| 测量精度（-10dBm） | ±0.04dB（校准源对比） |
| 调零后零点噪声 | <10pW（-80dBm） |
| 显示对比度/背光 | 正常可调，无闪烁 |
| GPIB/RS232通讯 | 发送“*IDN?”正确返回 |
日常维护建议
每半年使用功率校准源校准一次。
传感器输入功率不得超过其最大额定值（+20dBm或+30dBm）。
不使用时盖上传感器保护帽。
定期清理通风口。
