安捷伦（Agilent）E4418B 功率计维修指南

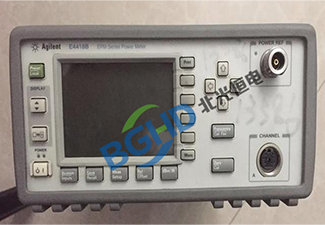

安捷伦（Agilent）E4418B 功率计：单通道平均功率计（EPM系列，升级版）

与E4418A的主要改进：

• 支持更多型号的功率传感器（包括E9320系列峰值传感器，但仍只显示平均功率）

• 测量速度和分辨率略有提升（最大读数率20次/秒）

• 内置更多语言界面和校准表

• 硬件上使用了更快的ADC和更新版本的固件

常见故障现象：
与E4418A基本一致，但有几点更为突出：

• 开机后显示“System Error”或冻结

• 无法对E9320系列传感器进行归零或测量值不准

• GPIB通讯时地址冲突或中断频繁

• 内部存储器（EEPROM）数据丢失导致校准参数错误

• 背光/显示对比度调节失效

维修步骤与重点模块（侧重E4418B特有）

1. 系统启动错误

• 故障表现：显示“EEPROM Error”或“System Error”。通常由固件损坏或NVRAM数据错乱导致。

• 解决方法：进入隐藏维修菜单（同时按特定键，如“Shift”+“Zero”+“On/Off”），执行恢复出厂设置或复位参数。

• 若无效，需用专用编程器重写固件芯片（IC U10，AM29F040B）。

2. E9320系列传感器兼容性问题

• 故障表现：连接E9320系列（峰值传感器）时报错“Unsupported Sensor”或测量值异常。

• 原因：E4418B虽能识别E9320，但其内部校准表可能损坏。升级固件至最新版本（通过GPIB下载）。

• 若仍异常，检查传感器接口中用于识别传感器型号的数据线（I²C），上拉电阻（4.7kΩ）和EEPROM通信。

3. 测量值不稳定，尤其是低功率

• 检查模拟前端中的噪声滤波电容（C30，10µF/16V钽电容），更换为同规格低ESR电容。

• 电源纹波过滤：重点检查±15V电源的滤波电容（1000µF）和磁珠（L5，L6）。

4. GPIB通讯中断

• 地址设置是否有效（0-30）。更换GPIB驱动芯片（NAT9914）及其外围晶振（24MHz）。

• 若使用GPIB转USB适配器，需降低总线速度。

5. 校准数据丢失

• NVRAM（DS1230Y，512k）内部电池失效，更换芯片并重新校准。需要先备份校准数据（如有旧数据），否则需全部重新标定。

6. 维修后验证

其他维修细节（参考E4418A）：显示、按键、电池、传感器接口等与E4418A通用。

日常维护建议（与E4418A相同，增加注意固件更新）

• 定期检查Agilent/Keysight官网是否有E4418B的固件升级。

• 传感器校准时注意环境温度稳定（25℃±5℃）。
