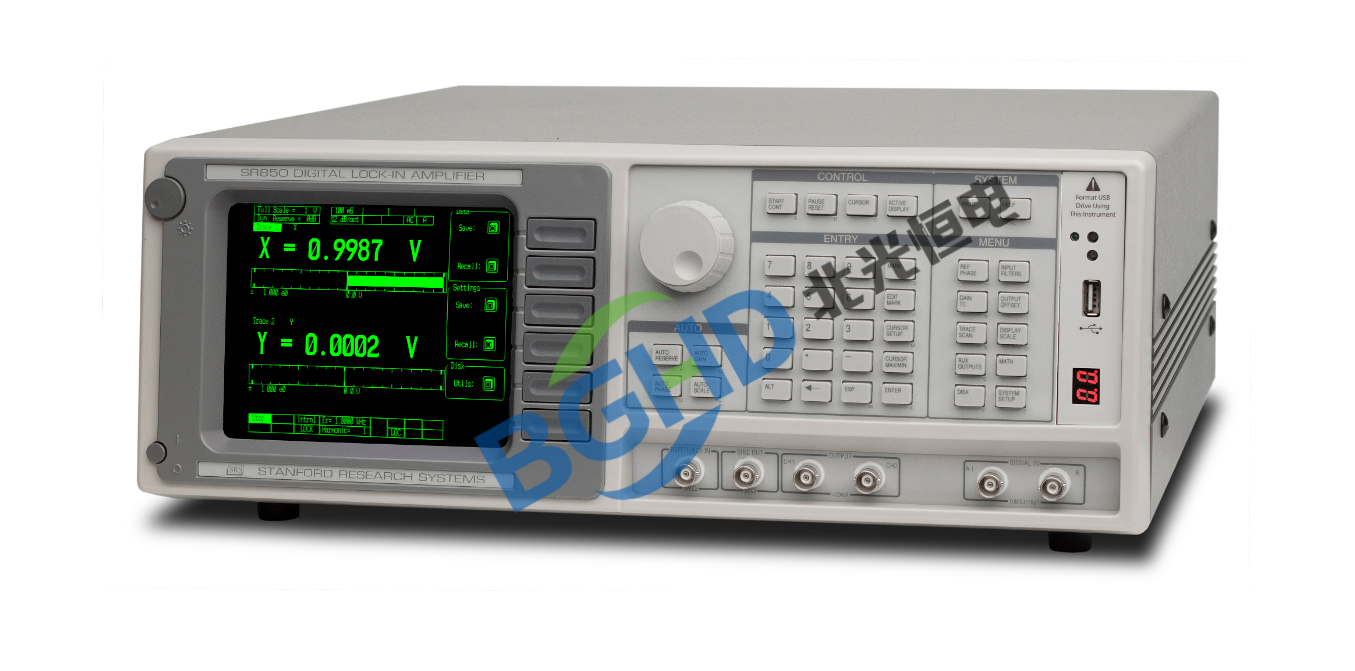

斯坦福（SRS）锁相放大器维修指南

斯坦福（SRS）锁相放大器作为微弱信号检测的黄金标准仪器，广泛应用于物理实验（光学、磁学、低温）、光电检测（荧光、拉曼）、材料科学（阻抗谱）、量子技术（量子比特读出）、生物医学研究（神经信号提取）等领域，兼具双相解调、超高动态储备、谐波检测、内部/外部参考、频率扫描、噪声测量、辅助ADC/DAC等功能，是微弱信号提取与噪声抑制的核心设备。长期使用中，受输入过载、静电冲击、参考源异常、散热不良、固件损坏等因素影响，易出现各类故障，影响测量精度与可靠性。本文整理其最常见故障及标准化维修、排查方法，适配日常维护与网站内容更新，兼顾专业性与实用性，覆盖多系列（SR810、SR830、SR844、SR865等）机型常见问题。

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、屏幕无显示、风扇不转；开机后显示乱码或停留在自检界面；开机后自动关机。

排查与维修： 检查电源线及保险丝是否熔断；内部线性或开关电源输出电压异常需检修；主板供电电路短路需排查钽电容；固件损坏需重新烧录（需编程器）；前面板排线松动需重新插接；NVRAM电池失效导致启动参数丢失需更换。

(二)信号测量异常类故障

故障现象： 已知标准信号（如1mVrms@1kHz）测量值偏差大、无信号输出显示、X/R/θ数值跳动。

排查与维修： 检查输入BNC接口是否虚焊或氧化；输入保护电路（二极管、PTC）烧毁需更换；前置放大器（低噪声运放）损坏需更换；ADC参考电压漂移需检修基准源；动态储备设置不当需调整；内部DDS参考信号异常需检修。

(三)参考通道故障

故障现象： 无法锁定外部参考、参考指示灯不亮、内部参考无输出、相位调节无效。

排查与维修： 检查外部参考信号幅值及频率是否在允许范围（通常TTL或正弦波）；参考输入比较器电路损坏需更换；锁相环（PLL）失锁需检修VCO及环路滤波器；内部晶振老化或损坏需更换；相位偏移电路损坏需检修。

(四)输出/显示数值不稳定类故障

故障现象： 即使输入短路，输出数值持续跳动、时间常数设置无效、噪声远高于规格。

排查与维修： 检查内部电源纹波是否过大（需更换滤波电容）；低噪声稳压器损坏需更换；环境接地不良、存在电磁干扰需改善；数字地与模拟地连接异常需检修；输出滤波器（低通)运放损坏需更换。

(五)显示与操作类故障

故障现象： VFD/LCD屏幕显示缺划/变暗、按键无响应、旋编码器跳动。

排查与维修： VFD屏幕老化变暗需更换显示屏；按键导电橡胶老化需更换；编码器氧化磨损需清洗或更换；前面板单片机通信异常需检修。

(六)通信与远程控制故障

故障现象： GPIB、RS232、USB无法连接电脑，上位机软件无法控制，指令无响应。

排查与维修： 更换线缆，匹配通讯参数（波特率、地址）；接口驱动芯片（如MAX232、GPIB控制器）损坏需更换；固件版本与软件不匹配需升级；静电击穿隔离电路需检修。

(七)辅助输入/输出故障

故障现象： 辅助ADC/DAC无输出、外部功能接口（如X输出、正弦输出）异常。

排查与维修： 模拟输出运放损坏需更换；DAC输出缓冲器损坏；光耦隔离电路故障需检修；输出短路导致保护电阻烧毁需更换。

(八)其他故障

风扇异响或停转需清理或更换；内部温度过高导致漂移需检查散热；长期闲置后首次使用需通电预热至少1小时（高精度直流耦合需2小时）；报错代码参考用户手册；建议每年使用标准信号源进行增益与相位验证并送专业计量校准；注意输入电压不要超过±100V（未衰减）以防输入放大器烧毁。
