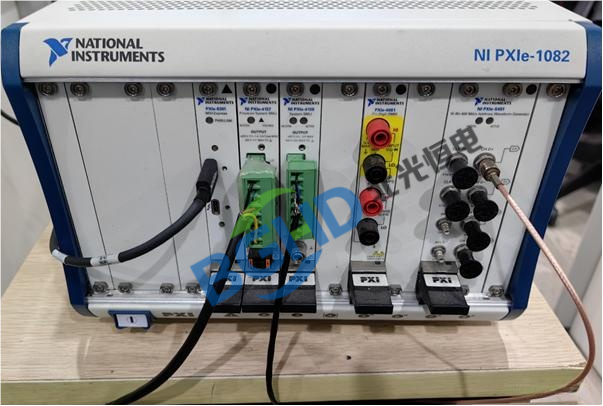

NI（National Instruments）PXIe矢量信号收发仪维修指南

NI（National Instruments）PXIe矢量信号收发仪作为软件定义的高性能射频测试平台，广泛应用于5G通信测试、雷达系统验证、卫星通信、半导体射频检测、无线产品研发等领域，兼具矢量信号发生器、矢量信号分析仪、高速数字I/O、FPGA实时处理等功能，是模块化射频测试的核心设备。长期使用中，受散热不良、模块接触故障、固件异常、射频过载、电源纹波等因素影响，易出现各类故障，影响测试精度与系统稳定性。本文整理其最常见故障及标准化维修、排查方法，适配日常维护与网站内容更新，兼顾专业性与实用性，覆盖多系列机型常见问题。

核心常见故障及维修方案

(一)机箱/上电类故障

故障现象： PXIe机箱电源指示灯不亮、风扇不转；插入VST模块后机箱无法识别、模块不工作；系统蓝屏或死机。

排查与维修： 检查机箱电源线及保险丝；机箱背板供电模块故障需检修；VST模块与背板连接器接触不良需清洁或更换插槽；机箱电源功率不足需升级；主板电池失效需更换。

(二)射频输出异常类故障

故障现象： 矢量信号发生器无输出、输出功率明显偏低或偏高、信号失真、杂散超标。

排查与维修： 检查射频电缆及连接器；输出衰减器损坏需更换；I/Q调制器偏置漂移需校准；本振锁相环失锁需检修；FPGA配置错误需重新加载固件；DAC输出缓冲放大器损坏需更换。

(三)信号分析异常类故障

故障现象： 测量信号底噪高、幅度不准、EVM（误差矢量幅度）超标、相位噪声测量值差。

排查与维修： 检查输入保护电路是否过载损坏；低噪声放大器烧毁需更换；ADC采样时钟抖动大需检修时钟电路；内部参考源老化需更换或使用外部参考；混频器损坏需更换；校准数据丢失需执行全面校准。

(四)FPGA/数字处理故障

故障现象： 实时处理功能失效、用户自定义FPGA代码无法加载、数据吞吐量下降。

排查与维修： 检查FPGA配置芯片及加载电路；散热不良导致FPGA过热降频需清理风道；PCIe链路训练失败需检修背板及接口；DDR内存故障需更换；固件升级失败需重新烧录。

(五)通信与驱动故障

故障现象： 上位机无法识别VST模块、MAX（Measurement & Automation Explorer）识别异常、驱动安装失败、Scpi指令无响应。

排查与维修： 检查PXIe控制器及驱动版本兼容性；重新安装NI-RFSA/NI-RFSG驱动；PCIe开关芯片损坏需更换；IP配置错误需重新设置；操作系统或软件冲突需重装。

(六)散热与温度故障

故障现象： 运行一段时间报过热、模块温度指示过高、风扇噪音大。

排查与维修： 检查机箱风扇及滤网是否堵塞；模块导热垫或散热片接触不良需重新安装；温度传感器损坏需更换；机箱槽位风道设计问题需调整模块布局。

(七)校准与精度故障

故障现象： 自校准失败、外部校准超差、输出/测量值与标准仪器偏差大。

排查与维修： 检查内部参考时钟源是否正常；执行内置自校准（Self-Cal）；若校准失败需检修内部基准电路；需使用外部射频校准套件进行全参数校准；可能需返厂进行维修校准。

(八)其他故障

前面板SMA接口磨损需更换；时钟同步接口损坏需更换；报错代码参考NI维修手册；水汽进入导致PCB腐蚀需清洗烘干并维修线；长期闲置后首次使用需通电预热1小时，并执行自检。建议每年进行一次全面计量校准。在高温高尘环境中使用需加强滤网清洁频次。
