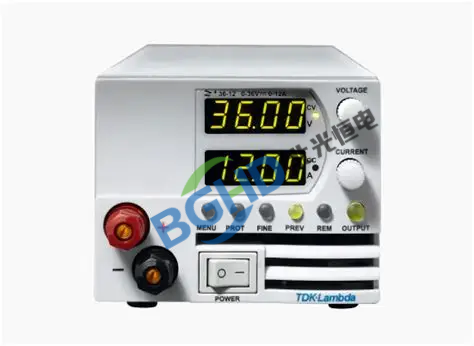

TDK-LAMBDA可编程交流电源维修指南

TDK-LAMBDA可编程交流电源作为高稳定度交流供电与测试设备，广泛应用于航空航天地面供电、电网扰动模拟、交流电子负载测试、医疗设备检测、变频器研发等领域，兼具交/直流输出、可编程频率（45Hz-1000Hz）、电压/电流波形编辑、谐波合成、输出保护、远程控制等功能，是交流供电测试与电力适应性的核心设备。长期使用中，受输出短路、浪涌冲击、风扇积灰、电解电容老化等因素影响，易出现各类故障，影响输出波形质量和系统可靠性。本文整理其最常见故障及标准化维修、排查方法，适配日常维护与网站内容更新，兼顾专业性与实用性，覆盖多系列机型常见问题。

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、屏幕无显示、风扇不转；开机后报错、继电器反复吸合；开机后自动关机。

排查与维修： 检查输入电源线及保险丝；内部整流桥或主滤波电容损坏需更换；辅助电源（+5V、+12V）无输出需检修开关电源芯片；MCU板供电异常需检修；风扇卡死导致过温保护需清理或更换。

(二)输出电压/频率异常类故障

故障现象： 输出电压与设定值偏差大、频率不稳、无法达到满量程、输出波形明显失真。

排查与维修： 检查输出端子是否松动；电压/频率反馈采样电路故障需检修；正弦波表生成电路或D/A转换器损坏需更换；功率放大级的驱动模块或IGBT损坏需配对更换；输出LC滤波器电感或电容老化需更换。

(三)无输出/输出保护类故障

故障现象： 面板显示正常但输出端子无电压、过流保护（OCP）或过压保护（OVP）频繁动作。

排查与维修： 检查输出继电器是否吸合或触点粘连；电流采样互感器或霍尔传感器损坏需更换；比较器阈值漂移需检修；外部负载短路或功率因数过低需排除；输出端压敏电阻或TVS管击穿需更换。

(四)输出噪声/波形畸变类故障

故障现象： 输出正弦波叠加高频噪声、失真度超标（THD＞1%）、波形出现毛刺。

排查与维修： 检查输出滤波电容是否容量下降或ESR增大；PWM控制信号死区时间失调需调整驱动电路；开关管尖峰吸收电路电容/电阻损坏需更换；输出回路接地不当需改善；内部开关电源纹波反灌需检修输入EMI滤波器。

(五)显示与操作类故障

故障现象： LCD/LED屏幕缺划、花屏、触摸无反应、按键失灵、旋钮/编码器跳动。

排查与维修： 检查显示排线是否松动；屏幕老化需更换；按键导电橡胶或微动开关损坏需更换；编码器磨损需清洗或更换；前面板控制板与主板通信异常需检修。

(六)通讯与远程控制故障

故障现象： RS232/485、GPIB、USB、LAN无法连接上位机，SCPI指令无响应。

排查与维修： 更换线缆，匹配通讯参数；隔离芯片（如ADM2483）损坏需更换；接口静电击穿需更换保护元件；驱动或LabVIEW驱动版本不兼容需更新。

(七)散热与过热故障

故障现象： 运行一段时间过热报警、风扇噪音大或不转、散热片烫手。

排查与维修： 风扇积灰或轴承损坏需清理或更换；风道堵塞需疏通；功率模块散热硅脂干涸需重新涂抹；温度传感器（热敏电阻或热电偶）失效需更换。

(八)校准与精度故障

故障现象： 输出电压/电流测量值与外接标准表偏差大、内置校准失效。

排查与维修： 内部ADC参考电压源漂移需更换基准芯片；校准参数存储芯片（如EEPROM）损坏需更换并重新校准；需使用高精度交流标准表配合软件进行全量程校准（由专业机构执行）。

(九)其他故障

输出端香蕉插座松动需紧固或更换；机内电池（用于时钟/参数保存）失效需更换；外壳接地不良导致触电风险需检查接地线；报错代码参考用户手册（如“E-01”为输出过流，“E-10”为散热器过温）。建议每年进行一次交流校准（电压、频率、波形）；每月开机运行至少30分钟以防电解电容退化；禁止在无负载情况下长期输出高压。
