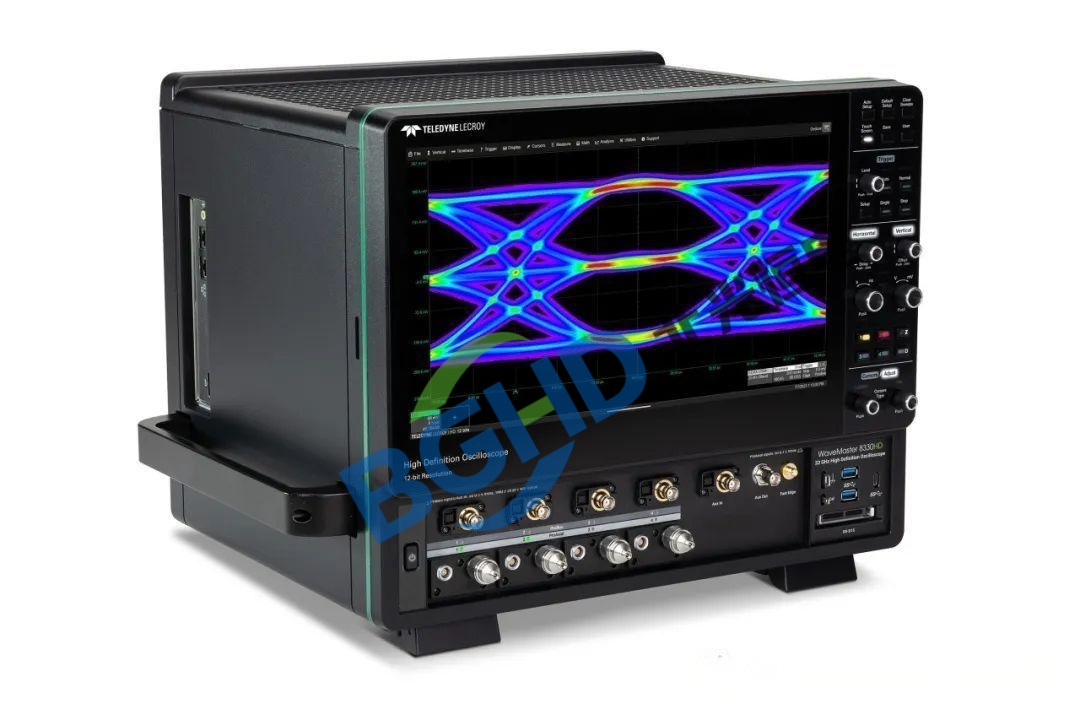

力科（LeCroy）高带宽实时示波器维修指南

力科（LeCroy）高带宽实时示波器作为高速信号完整性分析的核心仪器，广泛应用于高速数字设计、串行数据（PCIe、USB、DDR）一致性测试、雷达信号分析、光通信研发、航天测控等领域，兼具超高带宽（可达100GHz）、深存储深度、高采样率、高级触发、串行协议解码、眼图分析、抖动分解、示波器+频谱分析等功能，是信号完整性与复杂波形分析的旗舰设备。长期使用中，受输入过载、静电冲击、探头损坏、散热不良、固件异常等因素影响，易出现各类故障，影响测试精度与效率。本文整理其最常见故障及标准化维修、排查方法，适配日常维护与网站内容更新，兼顾专业性与实用性，覆盖多系列机型常见问题。

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、风扇不转、屏幕无显示；开机后自检失败、报错代码（如Self Test Failed）；开机后反复重启或卡在启动界面。

排查与维修： 检查电源线及保险丝是否熔断；内部开关电源模块输出电压异常需检修；主板供电电路短路需排查；固态硬盘或内存条故障需更换；固件损坏需重新烧录；CPU板或背板连接故障需检修。

(二)通道无波形/幅度异常类故障

故障现象： 某通道无波形显示、幅度测量值明显偏低或偏高、直流偏置异常。

排查与维修： 检查输入BNC接口是否氧化或中心针松动；前端衰减器/继电器损坏需更换；输入保护二极管烧毁需更换；前置放大器芯片损坏需更换；ADC芯片对应通道故障需更换；校准数据丢失需执行通道校准。

(三)波形噪声/抖动过大类故障

故障现象： 本底噪声明显高于规格、时基抖动大、眼图模糊、触发抖动。

排查与维修： 检查探头接地是否良好；通道内部屏蔽罩松动需紧固；电源纹波过大需检修电源板滤波电容；参考时钟锁相环相位噪声恶化需检修；ADC采样时钟抖动大需更换时钟发生器；风扇振动耦合需检查风扇平衡。

(四)触发故障

故障现象： 无法稳定触发、触发电平无法调整、触发类型切换无效、触发输出异常。

排查与维修： 检查触发源选择是否正确；触发电路比较器损坏需更换；触发灵敏度下降需检修触发耦合电路；触发模式选择芯片故障需更换；外部触发输入接口损坏需更换。

(五)显示与操作类故障

故障现象： 屏幕花屏/白屏/触摸失灵、按键无响应、旋码器跳动、Windows系统运行缓慢或死机。

排查与维修： 检查前面板排线是否松动；LCD液晶老化需更换屏幕总成；触摸屏控制板损坏需更换；编码器氧化磨损需清洗或更换；Windows系统需清理垃圾或重装；主板内存不足可扩容；固态硬盘坏道需更换。

(六)探头与接口类故障

故障现象： 有源探头无法识别、探头供电异常、探头偏置不准、探头损坏。

排查与维修： 探头接口触点脏污需清洁；探头供电电路保险丝烧断需更换；探头内放大器或衰减器损坏需更换探头；探头偏置校准需使用探头校准夹具；无源探头补偿盒损坏需更换。

(七)通讯与远程控制故障

故障现象： GPIB、LAN、USB无法连接PC、上位机软件无法控制、SCPI指令无响应、远程桌面失败。

排查与维修： 更换线缆，匹配IP地址；更新驱动及VISA库；接口芯片损坏需更换；网络变压器烧毁需更换；防火墙设置排查；Windows系统网络设置异常需修复。

(八)高温/散热故障

故障现象： 开机一段时间后自动关机、报过热警告、风扇噪音大或不转。

排查与维修： 检查散热风道是否堵塞；风扇损坏需更换；导热硅脂干涸需重新涂抹；温度传感器失效需更换；进风口防尘网堵塞需清理。

(九)其他故障

校准失效需使用内置校准程序或外部校准；电池（如选配）续航下降需更换；硬盘数据恢复需求请专业人员处理；报错代码参考维修手册；仪器需每年计量校准，预热至少30分钟；长期闲置需每月通电4小时防潮。
