M8100系列仪器概述与故障现状

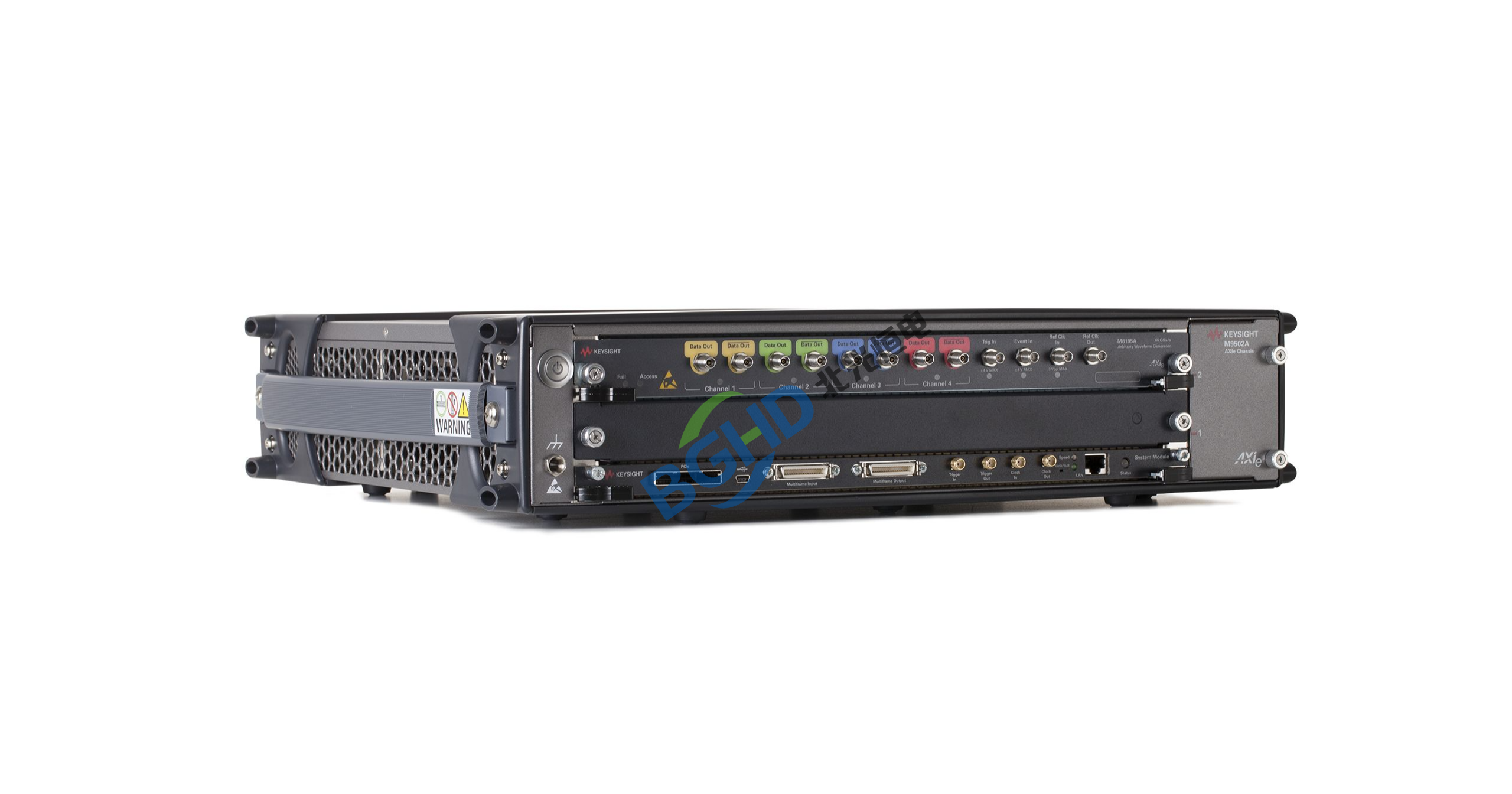

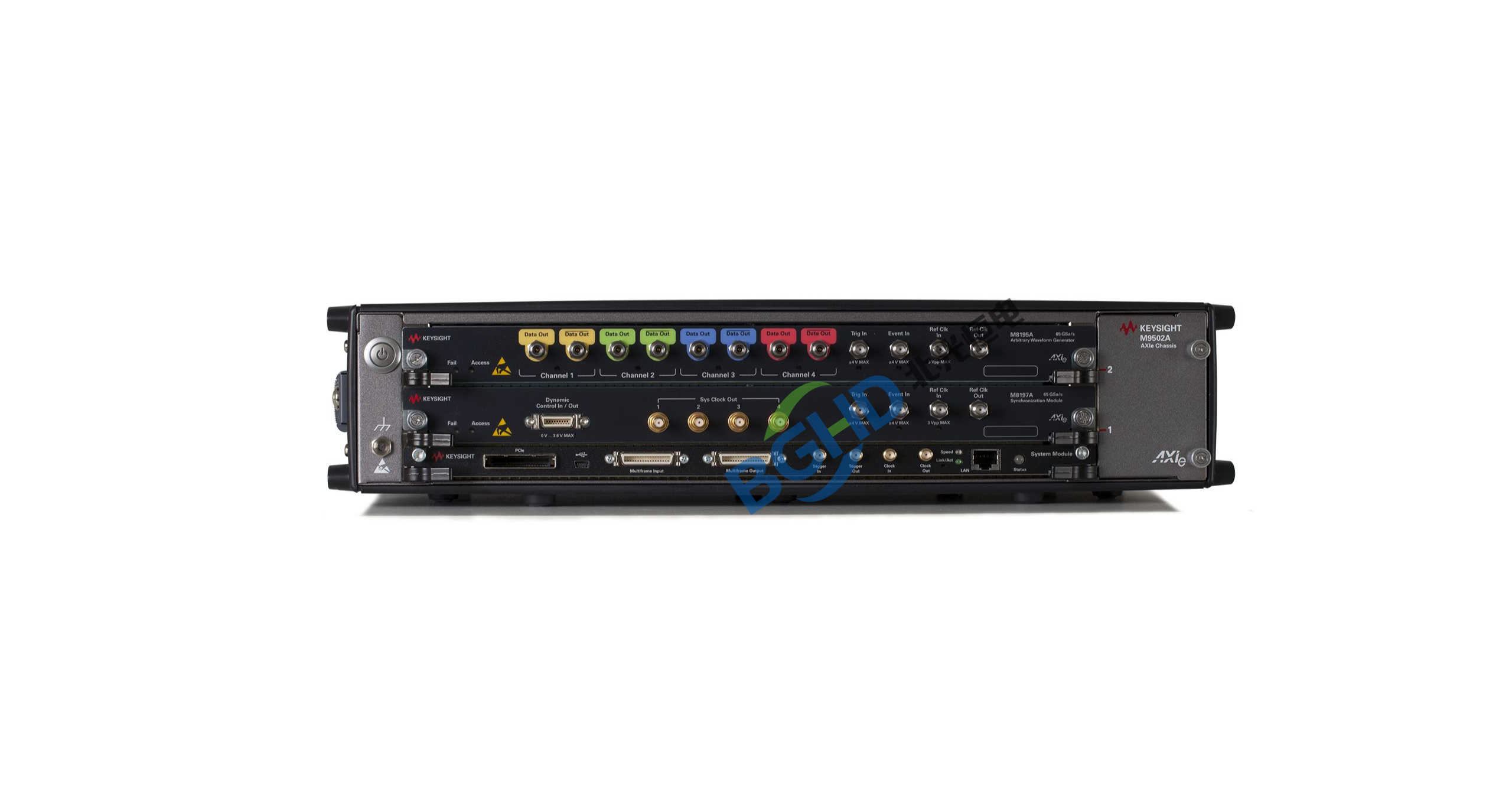

　　Keysight M8100系列作为是德科技旗舰级模块化高速任意波形发生器，包含M8190A、M8195A、M8196A等主流型号，凭借超高采样率、超大带宽、低抖动相位输出的核心优势，成为6G通信研发、高速数字测试、量子测控、宽带雷达信号仿真、高精度半导体芯片测试的核心仪器。该系列采用模块化插卡架构，支持多通道同步输出、高速数据流加载、复杂时序波形编辑，是高端实验室、军工科研、通信企业的核心精密测试设备。

　　由于M8100系列属于超高精密高速信号源，内部FPGA主控、高速DAC模组、射频放大单元、高精度时钟基准电路结构复杂，长期不间断上电、高频次波形加载、端口频繁插拔、机柜高温运行、静电干扰等因素，极易引发各类硬件与软件故障。原厂维修周期长、检修费用高昂、返场流程繁琐，严重耽误科研实验与项目研发进度。本文针对Keysight M8100系列高频故障，整理标准化检修方案、故障成因、维修流程与保养技巧，为用户提供专业高效的仪器维修解决方案。

　　M8100核心结构与高发故障区域

　　Keysight M8100系列整机由五大核心精密模块组成，分别是机箱供电模块、高速FPGA主控模块、DAC波形生成模组、射频输出放大模块、恒温时钟基准模块。区别于普通台式AWG，该机型模块化集成度更高、运行速率更快，对供电稳定性、环境温湿度、操作规范性要求极高。

　　结合多年维修案例统计，M8100系列95%以上故障集中在四大核心区域：高速DAC输出链路、恒温晶振时钟单元、背板供电回路、程控通讯模块。常见故障多为模块老化、高速电路过载、端口静电击穿、固件程序紊乱、散热不良导致的精度漂移，切勿盲目拆机检修，避免造成二次硬件损伤。

　　Keysight M8100系列高频故障及专业检修方法

　　1. 开机自检报错、时钟失锁、初始化失败故障

　　该故障为M8100系列标志性高发问题，具体表现为仪器上电后无法完成自检、屏幕提示时钟失锁、基准源异常、初始化超时，无法进入测试界面、无法加载波形文件。主要成因是设备长期高温运行，导致内部恒温温补晶振老化、时钟电路偏移、基准电压不稳;此外，长期闲置设备受潮、背板接触不良、固件版本不兼容也会引发自检报错。

　　检修时优先通过软件重置仪器出厂设置、升级匹配官方固件，排除软件程序故障;软件修复无效后，拆机检测时钟基准模块、供电回路电压，更换老化高精度晶振与失效元器件，重新校准整机时钟相位、基准参数，完成多次开机自检与连续老化测试，彻底解决自检报错、时钟失锁问题。

　　2. 无波形输出、输出幅度异常、波形失真杂波大

　　故障现象为仪器开机正常、参数设置无误，但单通道/多通道无信号输出、输出幅度忽大忽小、波形畸变严重、高频杂波过多、信号纯度不达标。M8100系列支持超高速信号输出，输出端口耐压低、灵敏度极高，日常使用中负载阻抗不匹配、SMA端口短路、插拔线缆静电冲击，极易触发射频放大模块保护锁止，烧毁DAC输出支路与功放芯片。

　　初步排查可更换原装匹配线缆与标准负载，重启仪器解除保护模式;若故障依旧，通过专业设备检测DAC波形采样精度、功放模块输出参数，定位损坏芯片与断路点位，更换原装模块配件，修复输出保护电路，最后执行整机多点位精度校准，修正幅度误差、相位偏差，恢复仪器标准输出性能。

　　3. 上位机联机失败、波形加载卡顿、程控失效

　　具体表现为电脑无法识别仪器、LAN/USB/GPIB通讯报错、IO库连接失败、波形文件加载缓慢甚至中断、远程程控指令无响应。故障分为软硬件两类，软件层面多为Keysight IO驱动损坏、仪器IP配置异常、固件程序崩溃、波形文件不兼容;硬件层面多为通讯接口芯片击穿、背板通讯排线氧化松动、主控模块数据传输异常。

　　维修遵循先软后硬原则，重装适配版本官方驱动、重置网络参数、修复固件程序、清理仪器内部缓存;软件调试无效后，拆机检测主控通讯电路与背板接口，更换损坏接口元器件，重新配置程控参数，完成大批量波形加载与长时间联机测试，保障自动化测试系统稳定运行。

　　4. 开机黑屏、面板失灵、自动重启、精度漂移

　　长期运行的M8100设备易出现屏幕黑屏花屏、按键旋钮无响应、运行中自动重启、长时间工作频率漂移、波形参数乱跳等问题。屏幕与面板故障多为屏线松动、背光模组老化、按键触点积灰受潮导致;自动重启、精度漂移核心诱因是机箱散热风扇积尘卡顿、散热风道堵塞，内部高温引发电路保护、晶振温漂、电源纹波超标。

　　针对性检修分为两步，清洁更换面板组件、加固屏线接口，修复显示与操控故障;深度清理整机散热系统，更换老化风扇，优化机箱散热环境，检测修复不稳定供电回路，最后通过精密校准修正整机精度，解决参数漂移、自动停机重启问题。

　　M8100系列标准化维修流程

　　针对Keysight M8100系列高端模块化仪器，采用专属精密维修流程，杜绝二次损伤：故障精准检测定位→整机断电深度拆机→模块级故障排查→原装配件更换修复→固件重装与参数重置→整机精度计量校准→72小时满负荷老化测试→功能全检→验收交付。所有维修工序严格遵循原厂技术标准，修复后仪器精度、稳定性、各项性能指标完全符合出厂规范，可直接用于高精尖科研与商用测试场景。

　　仪器日常保养与故障预防技巧

　　M8100作为超高精密高速信号源，日常养护可大幅降低故障概率：设备需放置在恒温、干燥、无尘、无静电干扰的实验室环境运行;杜绝端口短路、负载错配、热插拔线缆等违规操作;定期清理散热风道与风扇灰尘，避免高温老化;长期闲置设备需定期通电除湿、开机自检;定期校准时钟基准与输出精度，保障测试数据精准稳定。
