仪器概述：81180B设备应用与故障现状

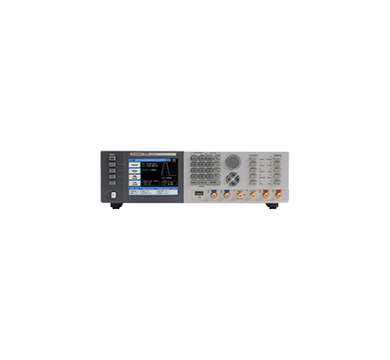

　　Keysight 81180B是行业主流高端任意波形发生器，搭载4.6GSa/s超高采样率、12bit垂直分辨率，支持双通道同步输出，具备精准的ps级通道偏移调节与宽频IQ调制能力，广泛应用于半导体芯片测试、雷达信号仿真、5G射频研发、车载电子可靠性测试及精密光电科研实验等领域。该仪器多部署在高频次、不间断运行的实验室与生产线环境，长期通电老化、频繁插拔接口、负载错配、环境温湿度波动等因素，极易引发各类硬件、软件故障。

　　多数企业遇到81180B故障时，原厂维修存在周期长、费用高、返场流程繁琐等问题，严重耽误项目研发与生产进度。因此，掌握设备高发故障原因、检修方法及日常保养技巧，搭配专业第三方维修服务，可高效解决设备故障、大幅降低运维成本。本文针对81180B高频故障，整理全套标准化检修方案，适配各类设备故障场景。

　　81180B核心结构与故障高发区域

　　Keysight 81180B整机结构精密，核心由六大模块组成，分别是开关电源模块、主控FPGA主板、DAC波形生成板、射频输出放大板、前面板操控组件、高精度时钟基准模块。结合多年维修案例来看，设备90%以上故障集中在四大核心区域：供电回路、射频输出功放、温补时钟晶振、程控通讯接口。相较于普通信号发生器，该机型精度更高、电路结构更复杂，故障诱因更具针对性，需精准排查、专业检修，避免盲目拆机造成二次损坏。

　　81180B高频故障原因及精准检修方法

　　1. 整机不开机、通电无反应、上电跳闸故障

　　这是81180B最常见的故障类型，具体表现为通电后指示灯不亮、整机无启动反应，或上电瞬间跳闸、反复重启。用户可先完成外部自查，排查市电电压不稳定、电源线破损、机身电源保险熔断等外部问题。排除外部因素后，内部故障多为开关电源板老化失效，长期运行导致滤波电容鼓包漏液、功率管击穿、电源回路短路，而长期闲置的设备会因内部受潮，触发电源保护机制，造成无法开机。

　　专业检修时，需拆解设备电源模块，通过万用表分段检测各路电压输出值，定位失效元器件，更换原厂适配电容、功率器件，修复损坏的过流、过压保护电路，最后完成空载、带载长时间老化测试，确保供电稳定无异常。

　　2. 无波形输出、幅度漂移、波形失真杂波大故障

　　设备开机正常、面板参数设置无误，但双通道或单通道无信号输出、输出幅度偏小、波形畸变、杂波干扰严重，是研发测试中高发故障。81180B标配50Ω标准输出阻抗，日常使用中负载阻抗不匹配、输出端口短路、SMA接头磕碰断裂，都会触发射频功放模块保护锁止，直接切断信号输出。

　　初步排查可更换合格同轴线缆与标准负载复测，若故障依旧，可判定为内部硬件损坏，多为DAC转换板基准电压偏移、功放芯片烧毁、衰减器断路等问题。维修人员通过精密仪器抓取基准时钟与DAC原始波形，精准定位故障点位，更换原装配件后，执行整机出厂自校准，修正幅度误差、相位偏差，彻底解决波形失真、输出异常问题。

　　3. 上位机联机失败、程控失效、通讯报错故障

　　该故障具体表现为电脑无法识别设备、LAN/GPIB接口通讯失败、IO库报错、无法下发波形程序、远程程控功能失效。故障分为软件、硬件两类，软件层面多为Keysight IO Libraries Suite驱动损坏、仪器IP配置异常、固件程序紊乱，可通过重装官方驱动、重置设备网络参数、恢复出厂固件解决。

　　若软件调试无效，即为硬件故障，主要包含网口芯片击穿、通讯排线氧化松动、主板通讯模块损坏等问题。检修时需拆机检测主控板通讯电路，更换损坏接口元器件，重新配置程控参数，完成多设备联机测试，保障远程操控、波形导入导出功能正常。

　　4. 面板失灵、屏幕异常、开机自检报错故障

　　长期使用后，设备易出现按键卡顿、旋钮无响应、屏幕花屏、黑屏、闪烁等问题，多为前面板薄膜按键积灰受潮、屏线松动、背光模组损坏、显示驱动故障导致，清洁触点或更换面板组件即可修复。此外，设备开机自检弹出时钟失锁、DAC超限、基准异常等报错，核心诱因是设备温补晶振老化、时钟基准偏移，导致波形采样、转换精度失效，需更换高精度晶振并完成整机校准。

　　标准化维修流程与设备保养技巧

　　专业81180B维修遵循“故障检测—拆机排查—配件更换—整机校准—老化测试—交付验收”标准化流程，全程检测设备各项参数，修复后精度、性能完全贴合出厂标准，可满足精密测试实验需求。相较于原厂维修，第三方专业维修性价比更高、周期更短，适配企业降本增效需求。

　　日常使用中，需做好设备防尘防潮，避免频繁冷热环境切换，杜绝负载错配、端口短路，定期开机自检、校准参数，长期闲置设备需定期通电除湿，有效延长设备使用寿命，减少故障频发。

　　总结

　　Keysight 81180B任意波形发生器故障多由老化、操作不当、环境因素导致，大部分常见故障均可通过精准排查修复，无需整机更换。专业仪器维修依托成熟的检修技术、原装配件和完善校准体系，可快速解决不开机、无输出、通讯失败、波形失真等各类问题，助力企业快速恢复设备正常使用，节约设备采购与原厂维修成本。
