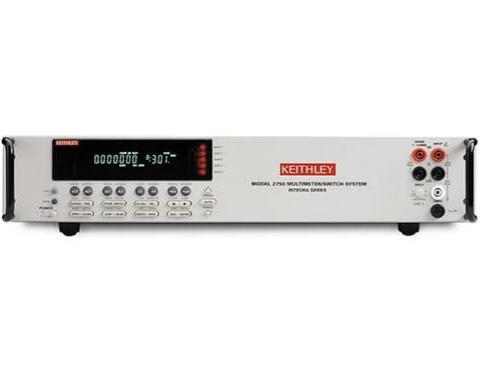

吉时利(Keithley)2700系列数据采集/开关系统是一款将精密测量、信号开关和数据采集功能集成于一体的经典测试平台。它支持多达200个通道的复用输入，可同时测量电压、电流、电阻、温度等多种信号，广泛应用于科研实验、环境监测及自动化测试生产线。然而，作为一款高精度仪器，在长期使用或特定工况下难免出现各类故障。本文结合官方技术规范与一线维修案例，系统梳理了2700系列常见故障的排查思路与维修建议。

　　常见故障类型与真实案例

　　案例一：DCV/Ω档无法测量，温度读数无限大

　　故障现象：使用过程中，温度测量值升至无限大，电压及电阻档位均无法正常测量。

　　排查分析：此类故障通常与前端放大电路有关。工程师检测发现，在无被测信号输入的情况下，DC档位显示一个电压值并逐渐增大——这是典型的积分或比较器电路参数漂移现象。重点排查了前置放大电路中的一系列比较器及运算放大器，最终锁定故障元件并予以更换。

　　结论：前端模拟信号链中比较器或运放性能劣化，导致DC测量基准异常。

　　基础故障排查流程

　　在考虑送修之前，用户可按以下步骤进行初步排查：

　　1. 无法开机或开机无显示

　　· 电源检查：确认电源线连接正常，插座供电稳定。按下左下角电源开关后，仪器应发出提示音。

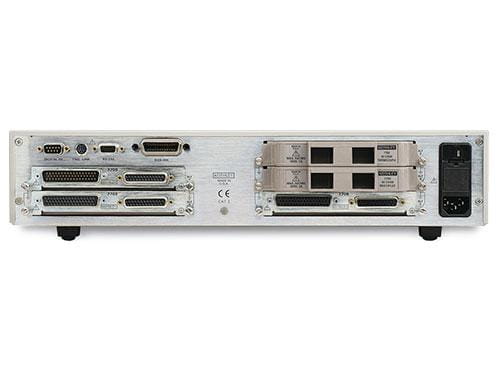

　　· 保险丝检查：检查后部电源输入保险丝是否熔断，如有必要按规格更换。

　　2. 通讯异常

　　2700系列支持GPIB和RS-232两种程控接口：

　　· RS-232问题：按SHIFT+ENTER进入菜单，确认RS-232设置为ON;检查波特率、流控等参数与上位机一致;确认使用交叉线(或适配器)。

　　· GPIB问题：确认GPIB地址设置正确(按SHIFT+GPIB查看/修改);检查连接线缆。

　　3. 测量相关问题

　　· 通道闭合异常：如果显示屏显示某开关通道为闭合状态(CLOSED)，可按OPEN键将其断开再进行测量。

　　· 接线方式确认：确保输入选择开关(INPUTS)置于正确位置——前面板测量时选"F"，后面板测量时选"R"。后面板输入时，显示屏右侧应显示"REAR"字样。

　　· 量程选择：使用RANGE的上下键手动选择合适量程，或按AUTO键启用自动量程。

　　4. 非测量模块使用注意事项

　　若使用7705、7711、7712等非测量类开关模块，需特别注意：此类模块的通道无法连接至内部DMM(即无法通过模块进行测量)，测量时必须使用2700主机的面板输入端。若尝试在非测量模块上进行“单通道操作”，仪器会显示“NO MEAS CARD”提示信息。

　　内部数据缓冲区的使用与常见问题

　　2700系列内置数据缓冲区(Buffer)，可存储2至55,000个读数。缓冲区操作是远程编程时最容易出错的环节：

　　· 设置缓冲区大小：使用SCPI命令TRAC:POIN ，其中n为2~55,000之间的整数。

　　· 读取缓冲区数据：使用TRAC:DATA:SEL? ,命令。需特别注意：缓冲区从0开始索引，若指定读取的位置无数据，仪器会返回错误码-222(数组越界)。

　　典型错误场景：连续读取缓冲区时，若缓冲区写满后自动清空并开始新记录，可能导致读取指针与实际数据位置错位。编程时需妥善处理缓冲区清空和指针重置逻辑。

　　校准服务与维修建议

　　精度校准

　　当仪器出现系统性测量偏差时，需使用高精度校准源进行重新校准。建议：

　　· 使用Fluke 5700A等等级的校准源进行验证和校准。

　　· 校准操作需由具备资质的专业机构执行，请勿自行调节内部电位器。

　　可维修故障类型

　　根据维修服务商的数据，2700系列以下故障较为常见：

　　· 自检报错

　　· 无法正常开机

　　· 信号异常(无输出、幅度偏差、失真等)

　　· 显示异常(花屏、黑屏)

　　· 按键/旋钮无响应或反应迟钝

　　· GPIB通讯不良

　　· 系统不稳定或无法进入系统

　　北光恒电维修提醒

　　重要安全提示：吉时利2700内部包含高压切换电路和敏感的低噪声测量前端。请勿在未断开电源的情况下打开机箱;内部存在高压区域，非专业人员操作存在电击风险。
