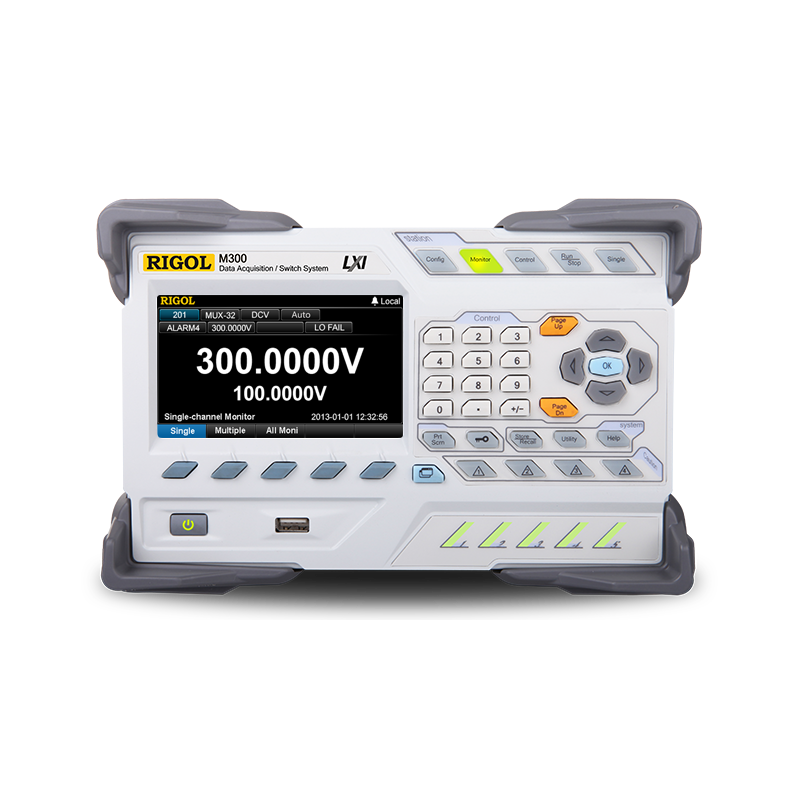

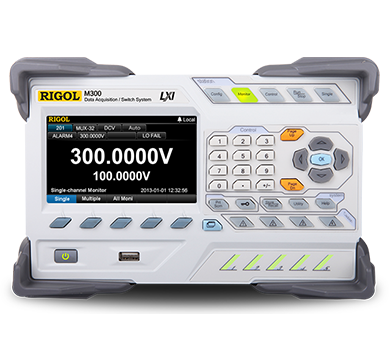

普源精电(RIGOL)M300系列数据采集系统是一款模块化、高性能的数据采集与开关控制平台，广泛应用于电子制造、环境监测及科研实验等领域。它将精密测量与灵活的开关切换功能集成于一体，可大幅提高多通道信号采集的效率。然而，作为一款精密的电子测量仪器，在长期使用或特定工况下，难免会遇到各类操作或硬件层面的问题。本文系统梳理了M300系列常见故障的排查思路与维修建议，帮助用户快速定位问题。

　　基础故障排查：从供电到外设

　　在遇到仪器无法正常工作的情况时，建议按照“由外而内、先简后繁”的原则进行排查。

　　1. 无法开机或上电无反应

　　若按下电源开关后屏幕无显示、风扇不转，请按以下步骤检查：

　　· 检查电源连接：确认电源线已正确连接至仪器且插座供电正常。

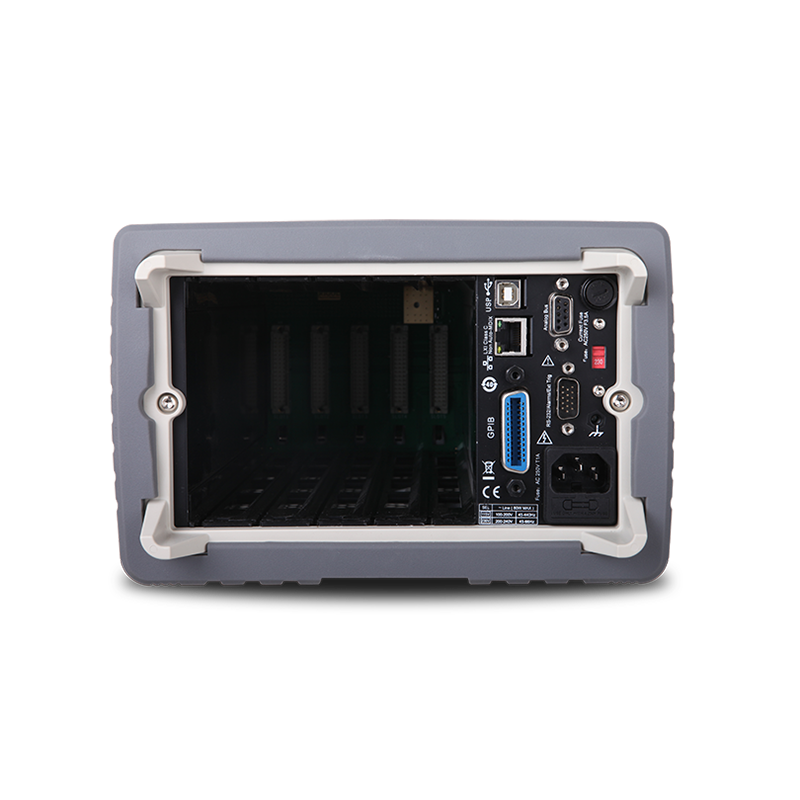

　　· 检查保险丝：拔掉电源线，检查仪器后部的电压选择器是否处于正确的输入档位(如220V)，并查看电源输入保险丝是否熔断。如已熔断，请按规格要求更换相同参数的保险丝。

　　· 开关确认：确认前面板电源开关已按至“开”的位置。

　　2. 接口通讯异常

　　M300支持USB Device、RS232、LAN及GPIB(选配)等多种通讯方式。若连接失败：

　　· U盘无法识别：确认使用的是闪存型U盘(本机不支持硬盘型U盘);可尝试重新启动仪器后再插入U盘检测。

　　· USB Device问题：检查连接线是否完好，并确认计算机已正确安装“USB Test and Measurement Device (IVI)”驱动程序。

　　· RS232通讯问题：确保仪器与计算机的波特率、数据位等参数设置一致;检查连接线是否为交叉线。

　　· LAN通讯问题：检查网线连接，确认IP配置模式(DHCP/自动IP/手动IP)与当前网络环境匹配。

　　· GPIB问题：检查连接线，确保M300的GPIB地址与计算机端地址一致。

　　模块化结构相关故障

　　M300的主机箱配合插入式模块(如MC3065、MC3132等)实现多通道切换与测量。模块相关的故障较为常见。

　　1. 插入模块后指示灯不亮

　　将模块插入主机插槽后，对应插槽的指示灯应点亮。若不亮：

　　· 进入系统菜单，执行 Utility → 检测，选中该模块并执行 重检模块。

　　· 若重检后指示灯依然不亮，但按 查看 键可以读取到模块信息，则可能仅为模块指示灯损坏，不影响测量功能。

　　· 若重检后仍无法识别模块，建议检查模块金手指是否氧化或插槽内是否有异物。

　　2. 特定通道测量数值异常

　　若某个或某几个通道的读数出现开路、短路或数值偏差过大：

　　· 继电器故障：M300模块内部通常采用机电继电器进行通道切换。长期频繁切换或带载切换可能导致继电器触点粘连或接触不良。维修时可通过听诊法(听切换声音是否清脆)或测量触点接触电阻来判断。

　　· 输入保护电路损坏：若输入信号意外过压，可能导致通道输入端的保护电阻或二极管烧毁，造成信号断路。

　　系统设置与数据安全

　　1. 测量过程中意外断电

　　M300具备掉电配置自动恢复功能，可避免因意外关机导致测试中断后需重新设置的麻烦。

　　· 开启方法：重启仪器后，按 Utility → System，选中 掉电配置 项，将状态设置为“开”。

　　· 效果：开启后，若发生断电，仪器会在下次上电时自动恢复到断电前的配置状态，并继续执行关机前未完成的扫描任务。

　　2. 测量数值整体不准

　　若所有通道或大部分通道的读数存在系统性偏差(如电压整体偏高或偏低)：

　　· 校准需求：M300内部的高精度万用表测量引擎可能因长期使用导致参考电压漂移。此时需要由具备资质的机构使用标准源对仪器进行重新校准，请勿自行调节内部电位器。

　　维修服务建议与注意事项

　　普源精电M300系列设计精密，内部包含高压切换电路和敏感的低噪声测量前端。建议用户在遇到以下情况时，联系原厂或授权维修机构：

　　1. 硬件故障：如电源板烧毁、主板损坏、模块继电器大面积失效等。

　　2. 精度超差：经简单排查后测量偏差依旧存在。

　　3. 固件异常：系统频繁死机、报错。

　　维修提醒：请勿在未断开电源且未充分放电的情况下打开机箱;机箱内部包含高压区域，非专业人员操作存在电击风险。
