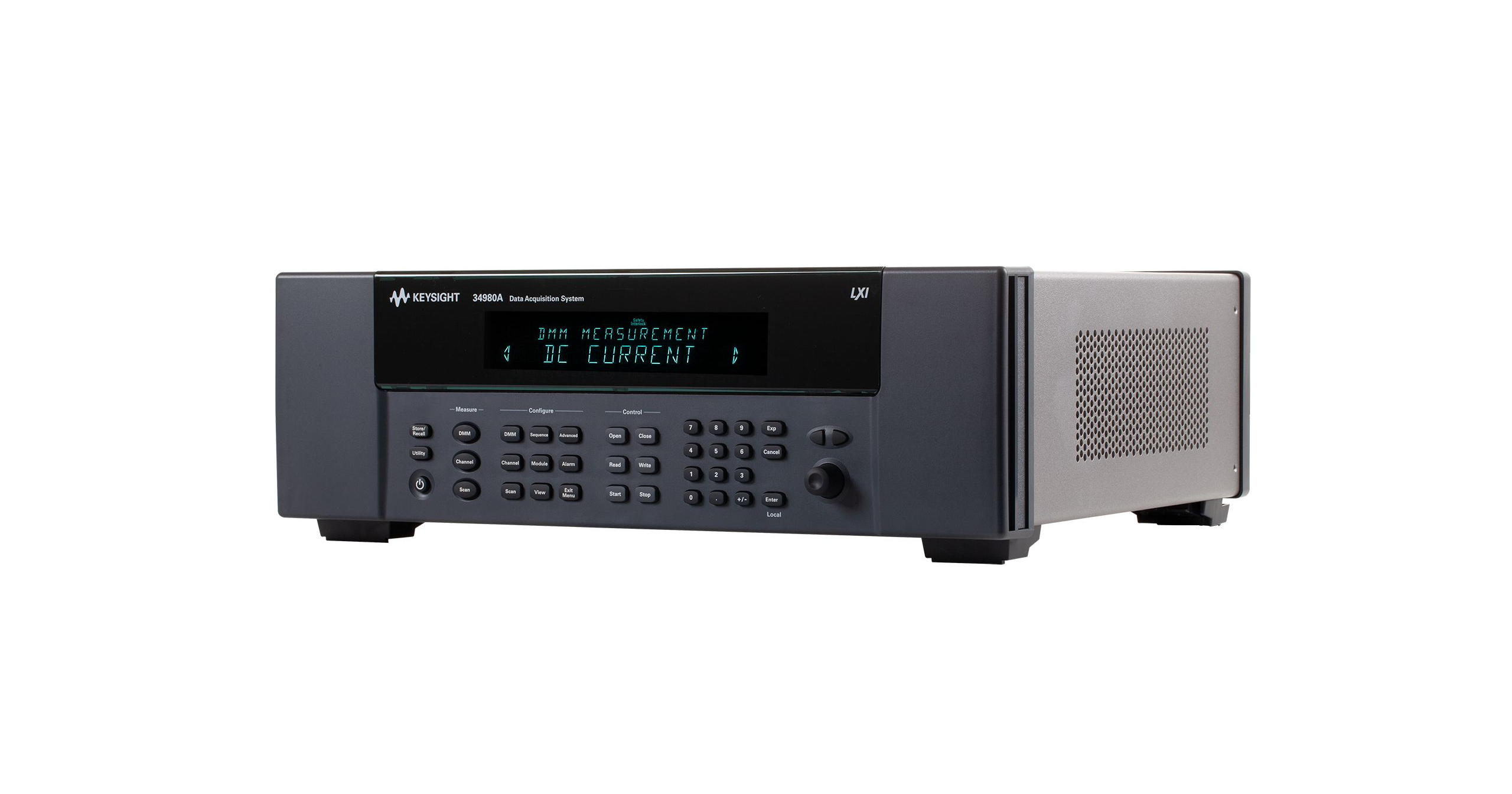

是德科技(Keysight)34980A是一款高性能、模块化的多功能开关/测量单元，广泛应用于电子制造、汽车电子、能源电力、科研实验室等领域的自动化测试与数据采集场景。作为8插槽主机架构，内置6.5位高精度DMM，支持多达21种插件模块，可实现电压、电流、电阻、温度、频率等多信号并行采集，扫描速率最高达1000通道/秒，同时兼容LAN/USB/GPIB三种通信接口，是中高端测试系统的核心设备。

　　由于长期高负荷运行、多模块频繁插拔、工业环境粉尘/振动/电压波动等因素，34980A易出现不开机、自检失败、通讯异常、测量不准、模块识别失败、按键失灵等故障，直接影响产线测试效率与数据可靠性。结合多年精密仪器维修经验，系统梳理34980A典型故障、诊断流程与专业修复方案，帮助用户快速定位问题、降低维修成本、延长设备使用寿命。

　　是德34980A核心结构与易损部件

　　在维修前，先明确34980A的核心组成，便于精准排查：

　　1. 主机框架与电源模块：提供整机供电、散热与插槽管理，是故障率最高的单元;

　　2. 主控板(CPU/逻辑板)：负责系统控制、数据运算、接口管理与模块通信;

　　3. 内置DMM测量板：6.5位高精度数字万用表，承担核心测量功能;

　　4. 模拟总线与背板：连接各插槽模块与DMM，传输模拟/数字信号;

　　5. 插槽与模块接口：8个通用插槽，支持34921A/34922A/34951A等各类开关/IO模块;

　　6. 前面板与按键/显示单元：人机交互界面，易因老化、氧化或静电损坏。

　　易损件集中在：电源板、背板接口、DMM测量电路、通讯接口芯片、模块插槽触点。

　　是德34980A常见故障分类与原因分析

　　(一)电源类故障：不开机、反复重启、开机无反应

　　• 现象：按下电源键无任何反应、风扇不转、指示灯不亮;或开机后反复重启、进不了系统、自检卡死。

　　• 常见原因：

　　◦ 外部供电不稳、电源线老化或插座接触不良;

　　◦ 内部电源板电容鼓包、保险丝熔断、整流桥损坏;

　　◦ 电源负载短路(某模块损坏拉低整机电压);

　　◦ 电源管理芯片老化、虚焊或过温保护触发。

　　(二)自检与系统故障：开机报错、自检失败、死机

　　• 现象：开机提示Self-Test Failed、报错代码-350/-101、开机后死机/花屏、无法进入测量界面。

　　• 常见原因：

　　◦ 模块损坏或接触不良，导致自检挂起;

　　◦ 背板与模块插槽氧化、触点变形，通信链路中断;

　　◦ 主控板固件损坏、逻辑芯片虚焊;

　　◦ 内置DMM测量电路故障，导致自检不通过。

　　(三)测量精度故障：数据漂移、读数不准、无法测量

　　• 现象：电压/电阻/温度测量值偏差大、数据跳变、重复性差;部分通道无读数、数值固定不动。

　　• 常见原因：

　　◦ DMM测量板前端运放、ADC芯片老化或漂移;

　　◦ 模拟总线接触电阻增大、信号衰减;

　　◦ 模块继电器老化、触点氧化，导致通道内阻变大;

　　◦ 长期未校准，基准电压源漂移超出容差;

　　◦ 外部接线错误、传感器损坏或接地不良。

　　(四)通讯接口故障：USB/LAN/GPIB无法连接、通讯中断

　　• 现象：电脑无法识别仪器、设备在软件中掉线、数据传输丢包、远程控制无响应。

　　• 常见原因：

　　◦ 接口物理损坏(USB口松动、LAN口氧化);

　　◦ 接口芯片(USB控制器、LAN PHY)静电击穿或老化;

　　◦ 固件版本过低、驱动不兼容;

　　◦ 网络配置错误、IP冲突或网线损坏。

　　(五)模块与插槽故障：模块不识别、通道异常

　　• 现象：插入模块后主机无反应、报错Module Not Found、部分通道无法切换或读数异常。

　　• 常见原因：

　　◦ 模块金手指氧化、脏污或物理变形;

　　◦ 主机插槽弹簧片弹力不足、接触不良;

　　◦ 模块内部电路损坏(继电器、驱动芯片故障);

　　◦ 背板总线断线或阻抗不匹配。

　　(六)前面板故障：按键失灵、旋钮不灵敏、显示异常

　　• 现象：按键无响应、旋钮调节卡顿/失效、屏幕黑屏/白屏/花屏、背光不亮。

　　• 常见原因：

　　◦ 按键薄膜老化、导电层脱落;

　　◦ 旋钮编码器磨损、接触不良;

　　◦ 显示驱动板故障、排线松动或老化;

　　◦ 静电冲击导致面板控制芯片损坏。

　　是德34980A专业维修流程

　　第一步：故障复现与信息收集

　　• 记录故障现象、报错代码、发生场景(如开机/扫描/通讯时);

　　• 确认设备型号、序列号、固件版本、使用年限与维修历史;

　　• 检查外部环境：供电、温湿度、接地、接线是否规范。

　　第二步：外观与外部排查

　　• 检查电源线、接口、模块是否有物理损伤、烧痕或异味;

　　• 更换已知完好的电源线、数据线，交叉验证是否外部配件问题;

　　• 移除所有插件模块，单独开机测试主机是否能正常自检。

　　第三步：拆机与内部检测(断电+防静电)

　　• 拆卸外壳，重点检查：电源板电容/保险丝/整流桥、主控板有无烧痕、背板触点是否氧化;

　　• 测量电源板各路输出电压(±5V、±12V、24V)是否在标称范围;

　　• 检查背板与插槽是否有虚焊、断线或接触不良;

　　• 检测DMM测量板、通讯接口芯片有无短路或虚焊。

　　第四步：模块与主板隔离测试

　　• 逐个插回模块，开机观察是否触发故障，定位损坏模块;

　　• 若无模块故障，进一步检测主控板、DMM板、背板的通信与测量功能;

　　• 使用万用表/示波器测量关键节点电压、信号波形，定位故障芯片或电路。

　　第五步：元件级修复与更换

　　• 电源故障：更换鼓包电容、熔断保险丝、损坏的整流桥或电源管理芯片;

　　• 接口故障：更换USB/LAN/GPIB接口芯片、修复接口焊点;

　　• 测量故障：更换老化运放/ADC、重新校准基准电压源;

　　• 模块故障：清洗金手指、更换继电器或驱动芯片;

　　• 面板故障：更换按键薄膜、旋钮编码器或显示驱动板。

　　第六步：装机、自检与全功能校准

　　• 按规范装机，确保所有连接牢固、接地可靠;

　　• 开机执行完整自检(*TST?)，确认无报错;

　　• 全量程精度校准：直流电压、交流电压、电阻、温度、频率等，使用Fluke 5720A等标准源;

　　• 通讯测试：USB/LAN/GPIB连接、数据传输、远程控制全功能验证;

　　• 72小时老化测试：连续运行扫描，确认无漂移、无死机、无通讯中断。

　　第七步：交付与预防性维护建议

　　• 提供维修报告(故障原因、更换部件、校准数据);

　　• 建议用户：定期清洁模块金手指与插槽、避免频繁热插拔、保持环境洁净干燥、每年至少一次专业校准与维护。

　　维修注意事项与安全规范

　　1. 防静电：维修全程佩戴防静电手环，工作台接地，避免静电击穿精密芯片;

　　2. 断电操作：拆机前必须断开所有电源，等待电容放电后再操作;

　　3. 原装配件：优先使用是德原装或兼容正品配件，避免劣质配件导致二次故障;

　　4. 校准合规：维修后必须按原厂规范执行全功能校准，确保测量精度符合技术指标;

　　5. 专业资质：34980A为高精度仪器，涉及6.5位DMM与高速信号电路，建议由具备Keysight维修资质的工程师操作，非专业人员请勿自行拆机，以免扩大故障。
