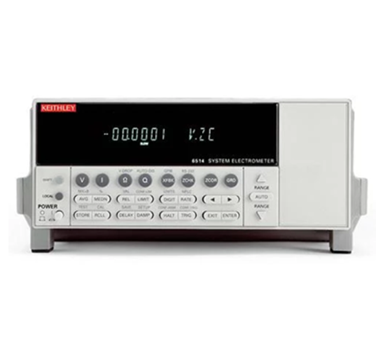

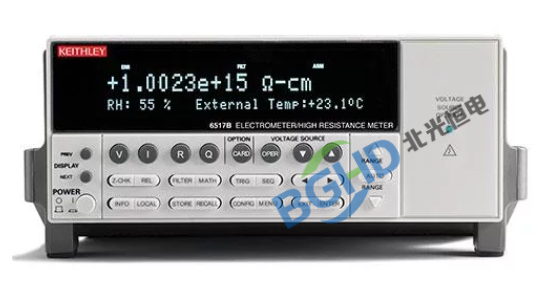

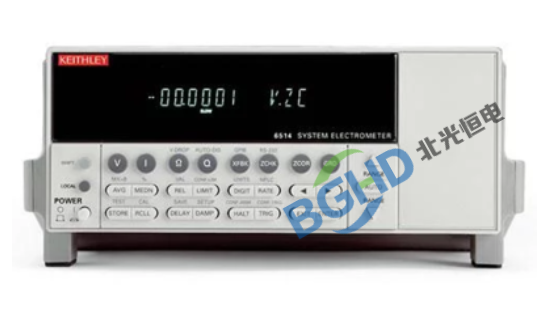

吉时利6500系列高电阻静电计是精密电学测量核心设备，主打超高输入阻抗、飞安级电流分辨率、宽量程高阻测量，广泛用于半导体、绝缘材料、纳米电子、静电防护等领域。长期使用、环境潮湿或操作不当，易出现测量漂移、开机异常、高阻失效、通信故障等问题，直接影响科研与生产测试精度。

　　常见核心故障

　　(一)测量精度异常

　　• 读数漂移/乱跳：零点不稳、数值漂移、噪声大，多为输入保护电路老化、高阻探头污染、前置放大电路元件劣化。

　　• 高阻量程失灵：10TΩ/100TΩ档无响应或偏差大，常见于高阻分压电阻精度漂移、继电器接触不良、输入端子漏电。

　　• 电流测量不准：飞安级电流无读数或误差超标，诱因是低噪声运放性能衰减、反馈电容漏电、静电屏蔽失效。

　　(二)开机与供电故障

　　• 不通电、指示灯不亮，多为电源板保险丝熔断、电解电容鼓包漏液、输入电源模块损坏。

　　• 开机自检报错、反复重启，常见于主板供电异常、固件损坏、输入级过载保护触发。

　　(三)显示、按键与通信故障

　　• 花屏、乱码、背光不亮，多为显示排线松动、屏幕老化、驱动芯片损坏。

　　• 按键/旋钮失灵，常见于触点氧化、面板电路断线、编码器故障。

　　• USB/GPIB通信失败，诱因包括接口芯片损坏、参数不匹配、线缆故障。

　　(四)环境相关故障

　　潮湿环境易导致内部结露、电路板漏电、高阻特性恶化，出现读数漂移、绝缘电阻降低等问题。

　　北光恒电维修故障排查技巧

　　(一)安全预处理

　　维修前切断电源、电容放电、佩戴防静电手环，避免静电损坏高敏感输入电路。检查外观无烧蚀、接口无松动，确认环境干燥无尘。

　　(二)供电故障排查

　　1. 更换电源线与插座，排除外部供电问题。

　　2. 拆机检查电源板：保险丝、滤波电容、稳压芯片，测量输出电压是否正常。

　　3. 电压正常则排查主板供电回路，重点检测DC-DC模块与滤波电路。

　　(三)测量故障排查

　　1. 短接输入端子，执行归零校准，观察零点稳定性，排查漂移问题。

　　2. 切换量程对比读数，定位异常通道/量程，重点检查输入保护继电器、高阻分压电阻、前置运放。

　　3. 用标准高阻/电流源输入信号，对比测量值，判断误差来源。

　　(四)显示与通信排查

　　1. 显示异常：重插排线、清洁触点;无效则检测驱动芯片或更换屏幕。

　　2. 通信故障：核对地址/波特率，更换线缆;测量接口芯片供电与信号引脚。

　　核心部件修复

　　(一)电源板修复

　　优先更换鼓包漏液的电解电容，匹配容量、耐压与温度系数，选用低ESR高频电容。保险丝熔断需排查后级短路，严禁换大规格保险丝。

　　(二)高阻输入电路修复

　　高阻漂移多因分压电阻老化、继电器接触不良、输入端子污染。更换高精度金属膜电阻，清洁或更换继电器，用异丙醇清洗输入端子并烘干。

　　(三)主板与校准修复

　　主板故障多为运放/电容老化、固件损坏。更换低噪声运放与漏电电容，重烧固件后执行全量程校准，恢复出厂精度。

　　日常养护要点

　　1. 环境管控：存放于干燥、无尘、恒温(23℃±5℃) 环境，避免潮湿、高温与强电磁干扰。

　　2. 操作规范：严禁超量程输入，插拔测试线轻拿轻放，防止接口虚焊。

　　3. 定期维护：每季度清洁内部灰尘与散热风扇，每年执行一次全面校准与性能检测。

　　4. 防潮处理：潮湿季节开机预热30分钟，必要时在机箱内放置干燥剂。
