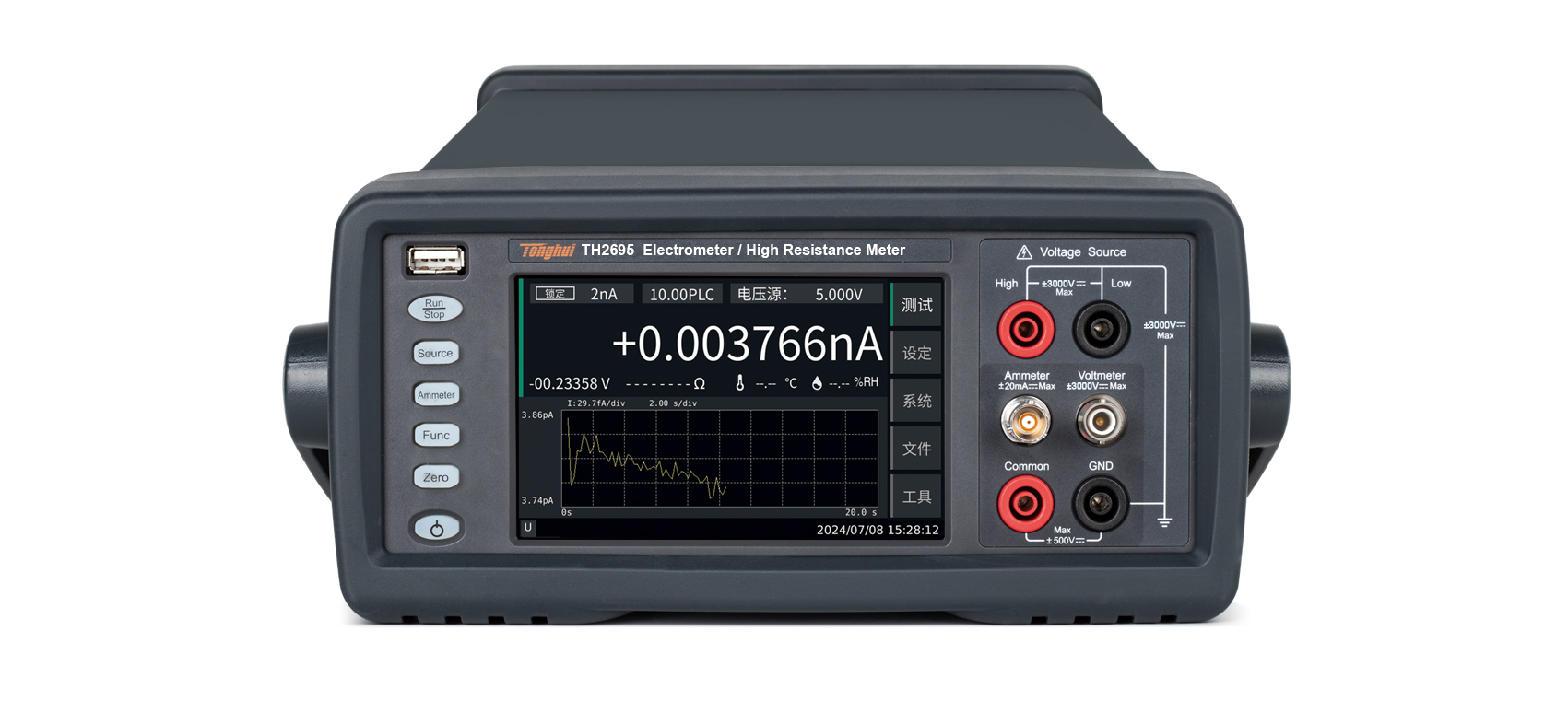

在半导体器件特性分析、绝缘材料高阻测试、电容器漏电流测量及纳米材料研究领域，同惠电子TH2695飞安表/静电计/高阻计凭借其0.01fA（10⁻¹⁷A）的行业领先电流分辨率和高达3000V的内置电压源，已成为国产高端微弱信号测量仪器的标杆之作。然而，作为一款集高灵敏度与复杂电路于一体的精密仪器，TH2695在长期使用中难免因操作过载、静电冲击或环境因素出现各类故障。本文将系统梳理TH2695的常见故障及专业维修方案。

TH2695核心特点与常见故障概览

TH2695具备6½位测量分辨率，电流量程覆盖2pA-20mA，可测量高达3×10¹⁷Ω的超高电阻，并支持电荷测量和温湿度测量功能。根据该类高灵敏度仪器的常见故障模式，问题主要集中在以下几类：

无法开机与电源故障：按下电源键无反应或开机后反复重启，通常由电源线接触不良、保险管熔断或开关电源模块损坏引起。

开机自检失败与报错：TH2695开机时自动执行上电自检（Power-on Self-test），若检测到异常会通过屏幕显示错误代码。常见错误包括V Board自检错误、高压报警（HV_V alert）、过流报警（LV_I alert）或过热报警（OPA_TEMP alert）。

测量值不准确或不稳定：读数与预期值偏差较大，或数值持续跳动。这是微弱信号测量仪器的核心故障，通常与输入级电路、前端模拟开关或高值反馈电阻相关。

高压输出异常：TH2695内置±3000V电压源，若高压输出不稳定或无输出，可能涉及高压发生电路、倍压整流模块或输出继电器故障。

显示与按键故障：5.0英寸电容式触摸屏出现触摸失灵、花屏，或前面板按键无响应。

通信接口故障：无法通过RS232、USB、LAN等接口与PC通讯，影响自动化测试系统的运行。

过压损坏：输入端意外接入高压导致模拟电路大面积损毁，是静电计类仪器最严重的故障模式。

典型故障诊断与维修方案

1. 无法开机与电源故障

故障现象：按下电源键无反应，或屏幕无显示但风扇转动。

诊断步骤：检查电源线和保险管——保险管发黑通常意味着内部短路。若保险正常，需检测内部开关电源模块各路输出电压（如±15V、+5V等关键电压轨）。

维修方案：更换熔断的保险管（使用同规格型号）；若开关电源模块损坏，更换同规格电源模块或修复板级电路（更换整流桥、滤波电容、PWM控制芯片等）；维修后进行48小时老化测试。

2. 开机自检失败与报错

故障现象：开机后初始化过程中显示错误代码，ERR指示灯亮起，仪器无法进入正常测量状态。

故障原因：上电自检过程中检测到关键硬件模块异常。TH2695的错误代码可提示具体故障范围：V Board自检错误表示电压板故障；HV_V alert表示高压输出异常；LV_I alert表示过流；OPA_TEMP alert表示运算放大器过热。

维修方案：记录错误代码定位故障范围；尝试恢复出厂设置或重新刷新固件；若无效，需拆机检测对应模块——基准电压源、ADC供电及时钟、高压发生电路等；维修后进行完整的自检和自校准验证。

3. 测量值不准确与读数不稳定

故障现象：测量结果与预期值明显偏离，或同一被测件多次测量结果不一致，或读数持续跳动。

故障原因：输入级低偏置电流运放性能退化；高值反馈电阻（用于I-V转换）受潮或污染阻值漂移；测试夹具或连接线缆绝缘性能下降；电路板表面受潮或污染产生表面漏电通路；EEPROM中校准数据丢失。

维修方案：首先检查测试夹具和连接线缆，清洁绝缘部件表面；拆机后用无水乙醇清洗输入级电路区域去除污染物；检测并更换性能退化的运放和高值反馈电阻；若校准数据丢失，需使用标准源进行全量程校准并重新写入系数。维修后短接输入端验证零点稳定性。

4. 高压输出异常

故障现象：设定的测试电压（如100V、500V、1000V、3000V）无法正常输出，或输出电压波动较大。

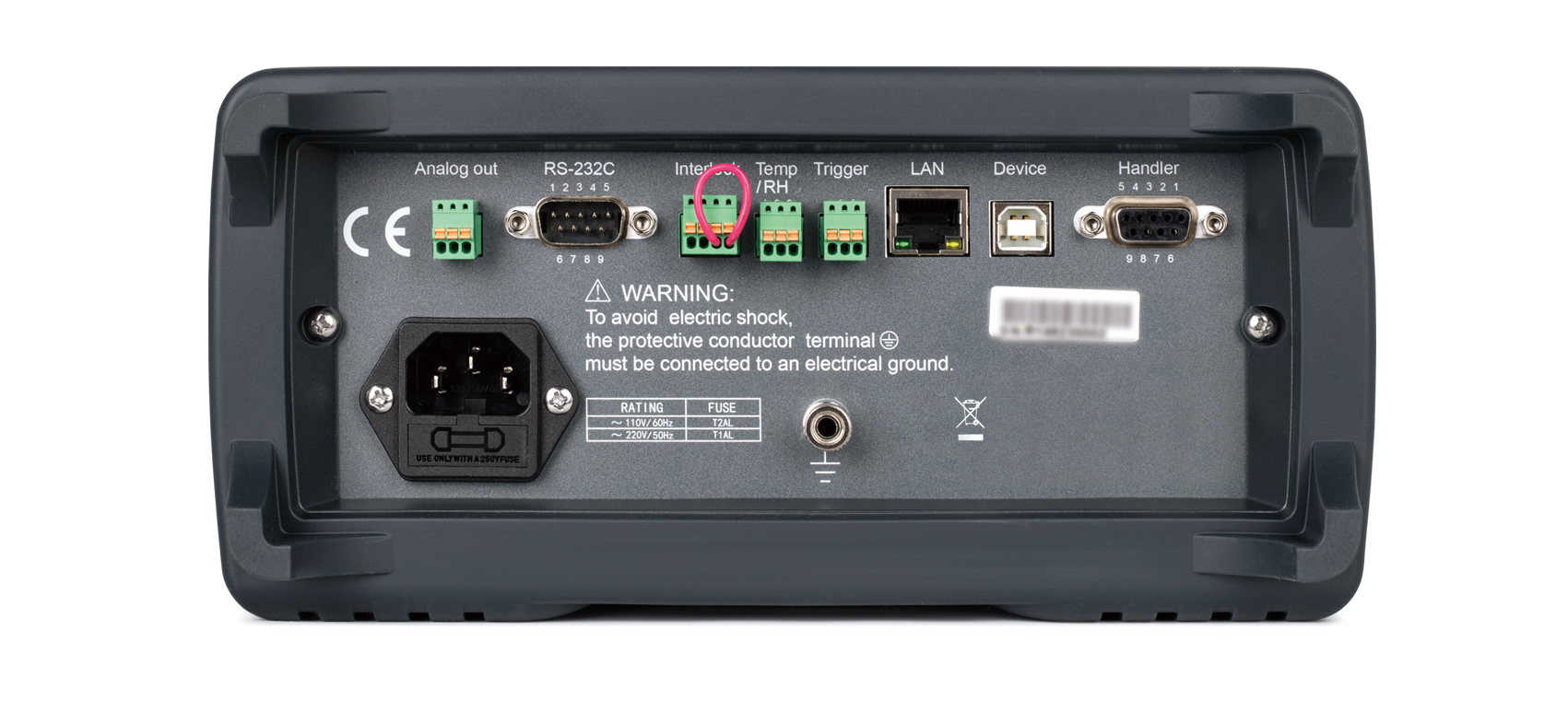

故障原因：TH2695内置±3000V高压源，高压发生电路故障（变压器、倍压整流二极管或高压电容损坏）；电压反馈采样电路异常导致闭环控制失效；高压输出继电器触点老化或粘连；互锁（Interlock）电路未正确连接。

维修方案：使用高压探头和示波器检测高压发生电路各节点波形；更换损坏的高压二极管、高压电容或变压器；检查电压采样电阻和反馈运放；检测输出继电器并更换老化触点；检查互锁回路是否正常；维修后使用高压表验证输出电压的准确性和稳定性。

5. 显示与触摸屏故障

故障现象：5.0英寸电容式触摸屏无响应、触摸位置偏移，或显示屏花屏、黑屏。

故障原因：触摸屏与控制板之间的排线松动或损坏；显示屏组件老化；触摸校准数据丢失。

维修方案：重新插拔并固定排线；若排线损坏则更换同规格排线；若显示屏组件损坏则更换同规格显示屏；重新进行触摸校准。

6. 通信接口故障

故障现象：无法通过RS232、USB、LAN接口与PC建立通信。

故障原因：通信参数设置不匹配；接口驱动芯片因静电或热插拔损坏；通信线缆故障。

维修方案：核实并校正通信参数；检查通信线缆；检测并更换损坏的接口驱动芯片（如USB转UART芯片、LAN控制器芯片）；重装驱动程序后联调测试。

7. 过压损坏——最严重故障

故障现象：输入端曾意外接入高电压，之后出现测量异常、显示溢出或完全无法工作。

故障原因：高压沿输入通道长驱直入，导致从输入端到ADC采样端的整个模拟信号链路大面积损毁。典型损坏元件包括输入保护电阻烧毁、高精度反馈电阻被打坏、输入级运放击穿、模拟开关失效，甚至数字单元也受到波及。

维修方案：全面检测从输入接口到ADC的每一个元件；更换所有损坏的电阻、运放、模拟开关等；若模拟板大面积烧毁，需更换整个模拟板组件；若数字单元也受损，需一并更换数字板组件；维修后必须进行完整校准。

北光恒电专业维修服务流程

标准的TH2695维修流程包括五步：故障确认与初步测试（记录错误代码和异常表现）→拆机精确定位（对电源板、模拟板、高压板、控制板逐级检测，TH2695模拟板处理fA级电流信号，对洁净度要求极高）→芯片级元件更换（使用原厂品质或严格筛选的等效替代件）→整机校准（使用可追溯至国家基准的标准源进行全量程标定）→48小时老化测试。

使用与维护建议

为延长TH2695的使用寿命，请注意以下事项：输入端对过压极其敏感，测量前务必确认被测点无高压；使用环境湿度低于50%，避免污染输入端；开机后需预热至少60分钟以达到稳定状态；定期校准确保准确性（校准周期1年）；自行拆解可能引入漏电路径或造成静电损伤，建议由专业机构处理。

同惠TH2695飞安表/静电计/高阻计是微弱信号测量的国产高端仪器，在半导体测试、材料研究和新能源领域发挥着重要作用。遇到无法开机、测量不准、高压输出异常或自检报错时，及时寻找专业维修服务，让您的TH2695重获飞安级测量精度。
