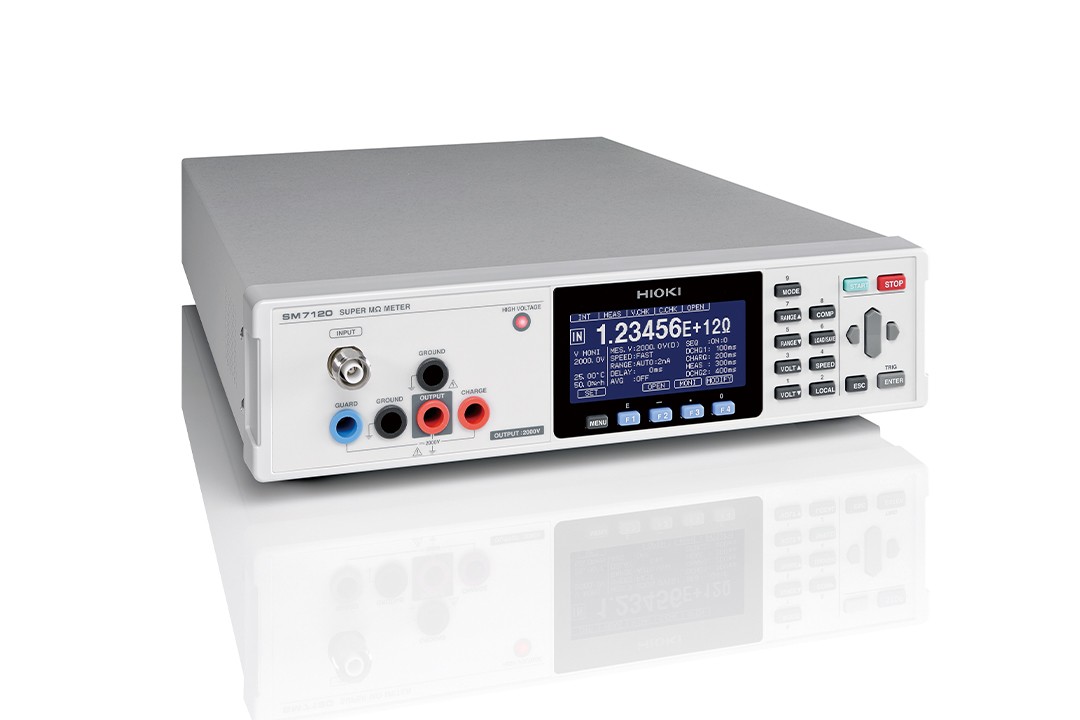

在绝缘材料电阻测试、电容器漏电流测量及电子元器件特性分析领域，日置（HIOKI）SM7120高阻计凭借其高达2×10⁷ MΩ的电阻测量范围和稳定的测试性能，已成为众多实验室与产线的信赖之选。然而，作为一款精密测量仪器，SM7120在长期使用中难免因操作设置、环境因素或元件老化出现各类故障。本文将系统梳理SM7120高阻计的常见故障类型、诊断方法及专业维修流程。

日置SM7120高阻计常见故障概览

根据设备特性及用户反馈，SM7120的故障主要集中在以下几类：

ERR报错与启动异常：表现为按下START键后无法开始测试，屏幕显示ERR:12等错误代码。这类故障有时源于设置问题而非硬件损坏。

测量值不准确或偏差过大：表现为测试结果与预期值明显偏离，或同一试品重复测量结果不一致。

无法开机或电源异常：按下电源键无反应，或开机后屏幕显示异常、内部有异响。

按键失灵与显示故障：前面板按键无响应，或显示屏出现花屏、缺划、亮度异常。

通信接口故障：无法通过RS-232等接口与PC通信，影响自动化测试系统的运行。

测试电压输出异常：设定的测试电压无法正常输出，或输出电压不稳定。

典型故障诊断与维修方案

1. ERR:12报错——双动作功能引发的启动异常

故障现象：在SM7120上按START键，仪器无反应，无法开始测试，屏幕显示ERR:12。

故障原因：这是SM7120较为常见的“伪故障”，通常并非硬件损坏，而是仪器的安全设置所致。日置SM7120设计了双动作功能（防止误操作功能），该功能在出厂时默认设置为ON。当此功能开启时，用户按下START键后需要再次确认才能开始测试，否则会触发ERR:12提示。

维修方案：

· 进入MENU菜单，选择SYS系统设置

· 找到双动作功能选项，将其设置为OFF

· 保存设置后重新尝试启动测试

· 若关闭双动作功能后仍无法启动，或关闭后ERR:12再次出现，则可能是内部逻辑电路或按键矩阵存在问题，需进一步硬件检测

2. 测量值不准确与重复性差

故障现象：测试结果与预期值明显偏离，或同一试品多次测量结果不一致。

故障原因：

· 测试夹具或连接线缆绝缘性能下降，引入泄漏电流

· 内部高阻测量回路受潮或污染，导致绝缘电阻降低

· 基准电阻老化漂移，影响测量精度

· 测试环境湿度偏高，表面漏电影响微弱信号测量

维修方案：

· 首先检查外部测试夹具和线缆，确认无污染、无破损。使用无水乙醇清洁绝缘部件表面

· 拆机检查内部高阻测量模块，清洁电路板表面，去除可能引入漏电的污染物

· 对关键节点进行绝缘性能测试，确认无异常泄漏

· 检测基准电阻值是否在允许偏差范围内，必要时更换

· 维修完成后进行整机校准，使用标准高阻箱对各量程进行多点标定

3. 无法开机与电源故障

故障现象：按下电源键无任何反应，或内部有异响但无法正常启动。

故障原因：

· 电源线接触不良或供电异常

· 内部保险管熔断

· 开关电源模块损坏，导致关键电压轨无输出

· 主板电源管理电路故障

维修方案：

· 检查电源线是否完好，确认供电插座正常

· 检测内部保险管是否熔断，更换同规格保险丝

· 检测电源板各路输出电压，定位失效的电源模块

· 排查电源轨对地短路情况，更换损坏的电源管理芯片或滤波电容

· 维修后进行48小时老化测试，确保电源稳定性

4. 测试电压输出异常

故障现象：设定的测试电压（如100V、250V、500V、1000V）无法正常输出，或输出电压波动较大。

故障原因：

· 高压发生电路故障，如变压器、倍压整流二极管或高压电容损坏

· 电压反馈采样电路异常，导致闭环控制失效

· 高压输出继电器触点老化或粘连

维修方案：

· 使用高压探头和示波器检测高压发生电路各节点波形，定位故障级

· 更换损坏的高压二极管、高压电容或变压器

· 检查电压采样电阻和反馈运放，确保采样信号准确

· 检测输出继电器，更换触点老化的继电器

· 维修后使用高压表验证输出电压的准确性和稳定性

5. 按键失灵与显示故障

故障现象：前面板按键按下无反应，或显示屏出现显示异常。

故障原因：

· 按键触点氧化或污染，导致接触不良

· 按键板与控制板之间的排线松动或断裂

· 显示屏排线接触不良或显示屏组件老化

维修方案：

· 清洁按键触点，使用无水乙醇擦拭导电橡胶和PCB焊盘

· 重新插拔并固定排线，确认连接可靠

· 若排线损坏，更换同规格排线

· 若显示屏组件损坏，需更换同规格显示屏

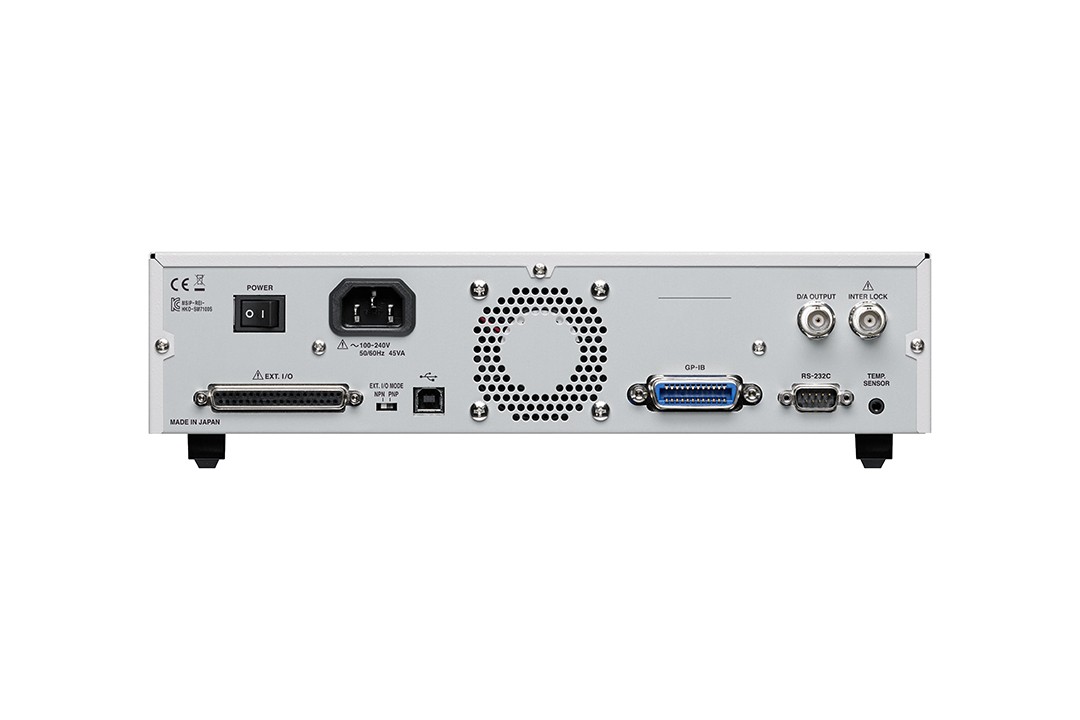

6. 通信接口故障

故障现象：无法通过RS-232接口与PC建立通信，上位机无法控制仪器。

故障原因：

· 通信参数设置（波特率、数据位等）与上位机不匹配

· RS-232电平转换芯片因静电或热插拔损坏

· 通信线缆故障或接口接触不良

维修方案：

· 核实并校正通信参数设置

· 检查通信线缆，确认连接可靠

· 检测并更换损坏的接口驱动芯片

· 维修后使用上位机软件进行通信联调测试

专业维修服务流程

专业的SM7120高阻计维修应遵循以下标准化流程：

第1步：故障确认与初步检测：接收仪器后，首先进行外观检查，确认无明显物理损伤。进行初步功能测试，复现客户报修的故障现象，记录错误代码和异常表现。

第2步：设置排查：对于ERR:12等错误代码，首先排查是否由双动作功能等设置问题引起，避免不必要的硬件维修。

第3步：拆机与精确定位：由具备高阻计维修经验的工程师拆机，对电源板、高压发生模块、测量模块、控制板进行逐级检测。高阻计对电路板洁净度要求高，需在洁净环境中操作。

第4步：芯片级维修执行：更换确认失效的元件——包括高压二极管、高压电容、继电器、电源管理芯片、接口芯片等。使用配件均为原厂品质或经过严格筛选的等效替代件。

第5步：整机校准与性能验证：维修完成后，使用标准高阻箱对各电阻量程进行多点标定，使用高压表验证测试电压的准确性，确保各项指标恢复至出厂规格。

第6步：老化测试与质量检验：通过校准的设备需进行连续48小时以上的老化稳定性测试，确认无异常后出具质检报告交付客户。

使用与维护建议

为延长SM7120高阻计的使用寿命，建议用户注意以下事项：

保持环境洁净干燥：高阻测量极易受漏电流影响。建议使用环境相对湿度低于60%，避免灰尘和潮气污染测试端子和夹具。

规范测试操作：测试前清洁被测品表面和测试夹具，去除可能影响测量结果的污染物。测试高压绝缘材料时，注意安全规范，测试后先放电再拆除连接。

定期校准：根据使用频率定期进行校准，确保测量准确性。

谨慎维修：SM7120内部包含高压电路和高阻测量模块，非专业人员自行拆解存在安全风险，且可能因操作不当引入新的故障。

日置SM7120高阻计是绝缘电阻和微弱电流测量的专业仪器。当您遇到ERR:12无法启动时，不妨先检查双动作功能设置；若设置无误或出现其他故障，请及时寻求具备高阻计维修经验的专业机构处理。精准的诊断、规范的芯片级维修、严格的校准流程——让您的SM7120高阻计恢复稳定的测试性能。
