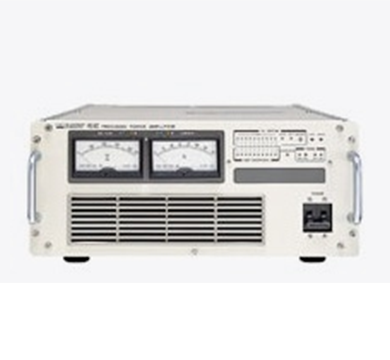

NF4502作为日本NF回路设计(恩乃普)旗下4500系列核心精密功率放大器，是工业测试、科研实验与材料耐久性试验的关键设备，可实现DC~20kHz宽频信号放大，支持恒压(CV)/恒流(CC)双模式切换，额定输出250VA，适配螺线管驱动、传感器测试、振动控制等高精度场景。作为高压大电流精密设备，长期高负荷运行易出现电路老化、功率部件损耗、保护电路误触发等故障，专业维修是保障设备稳定性、延长使用寿命的核心关键。接下来拆解NF4502常见故障、核心部件检修与安全维护要点。

　　NF4502功率放大器常见故障及成因

　　NF4502工作在±170V高压、大电流环境，内部包含电源板、前置放大板、功率放大板、散热系统及保护电路五大核心模块，故障多集中于功率部件、电源系统与保护电路，常见故障如下：

　　1. 整机无输出，通电无反应：表现为开机无显示、风扇不转、无高压输出，多为电源故障导致。成因包括输入保险丝熔断、整流桥堆击穿、滤波电容鼓包漏液、电源变压器绕组开路，或CC模式下误开路输出引发高压冲击损坏电源模块。

　　2. 输出异常，失真/噪声大：运行时输出信号畸变、伴随嗡嗡交流声或滋滋白噪声，负载驱动无力。核心成因：功率管老化或半击穿、偏置电路参数漂移、前置运放芯片损坏、电源滤波电容容量衰减、信号接插件氧化接触不良。

　　3. 保护电路频繁动作，继电器不吸合：开机后保护继电器无法吸合，或运行中频繁跳闸，设备进入保护状态。主要诱因：输出中点电压漂移超标、功率管过热(散热不良/风扇故障)、过流/过压保护芯片误触发、负载阻抗不匹配(CC模式开路输出)。

　　4. 过热关机，散热异常：高负荷运行短时间内机身发烫、风扇转速异常，触发过热保护关机。多为散热片积尘堵塞、风扇电机老化停转、功率管与散热片接触不良(导热硅脂干涸)、长期满负荷运行导致散热系统过载。

　　NF4502功率放大器专业维修流程

　　(一)维修前安全准备

　　NF4502高压输出可达±200V(峰值450Vp-p)，维修前必须严格执行安全规范：切断设备总电源及外部供电，静置30分钟释放内部电容残留电荷;佩戴绝缘手套、使用绝缘工具，严禁带电拆解机箱;CC模式下绝对禁止开路输出，避免高压电击风险。

　　(二)故障诊断与排查

　　1. 外观与基础检查：观察机身有无烧焦痕迹、接口是否氧化松动，检查电源线、输出接线柱有无破损;开机查看指示灯状态，监听风扇运转声音、继电器吸合声响，初步定位故障模块。

　　2. 电源系统检测：用万用表测量输入电源电压是否稳定，检查保险丝是否熔断;拆解电源板，检测整流桥堆正向压降(正常约0.7V)、滤波电容有无鼓包漏液，测量各输出端电压(±170V高压、±15V低压)是否达标。

　　3. 功率放大板检修：重点检测功率管外观(裂纹/烧痕)，测量引脚阻值判断是否击穿;检查推动管、偏置电阻有无虚焊或损坏，校准偏置电路参数，确保功率管工作点稳定。

　　4. 前置与保护电路排查：检测前置放大板运放芯片是否发烫、引脚虚焊，测量信号输入/输出端波形是否正常;检查保护电路继电器是否吸合，测量过流、过压、过热保护芯片参数，排除误触发故障。

　　5. 散热系统维护：清理散热片表面积尘，检查风扇电机是否卡顿、转速是否正常;重新涂抹导热硅脂，确保功率管与散热片紧密贴合，恢复散热效率。

　　(三)部件更换与调试

　　更换故障部件时，需选用NF原厂或同规格精密配件，确保参数匹配;焊接作业采用防静电烙铁，避免静电损坏敏感芯片;维修后进行空载/带载测试，校准输出电压、电流精度，验证恒压/恒流模式切换功能，确保设备恢复出厂性能。

　　NF4502维修核心注意事项

　　1. 杜绝非专业拆机：NF4502为精密仪器，内部电路复杂、高压风险高，非专业人员拆机易导致二次故障或电击事故，建议选择北光恒电专业精密仪器维修。

　　2. 重视日常预防性维护：定期(每3-6个月)清洁机身与散热通道，检查接线端子紧固性;避免长期满负荷运行，严禁CC模式开路输出、CV模式短路输出，减少设备损耗。

　　3. 配件兼容性与校准：更换功率管、运放、电容等核心部件时，需严格匹配原厂参数，维修后必须进行精度校准，避免因参数偏差导致输出失真或保护电路异常。
