设备核心参数与定位

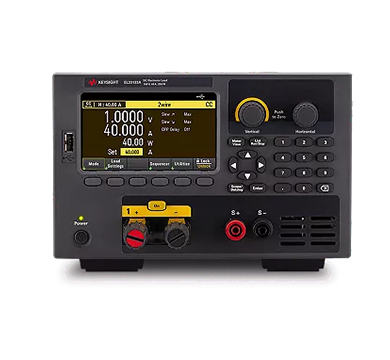

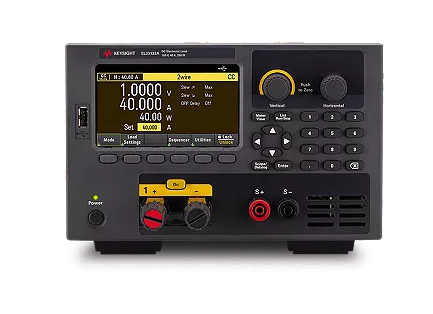

EL33133A作为EL30000系列核心型号，额定规格为150V/40A/250W，支持CC/CV/CP/CR四种负载模式，配备4.3英寸LCD彩屏与LAN/USB接口，广泛应用于电源、电池、LED驱动器等产品测试。其紧凑设计与高精度特性，对维护保养要求严格，直接影响测试数据可靠性。

日常维护与保养

（一）环境与清洁管理

1. 环境要求：工作温度0-40℃，湿度20%-80%RH，远离强电磁干扰（如变频器、电机），接地电阻≤4Ω，避免凝露与灰尘积聚。

2. 清洁规范：每月用干燥软布擦拭外壳与接口，断电后用无水酒精棉签清洁输入端子与感测端口，避免氧化接触不良。

3. 散热维护：每月清理散热风扇与通风口灰尘，每季度深度清洁内部电路板，防止静电吸附灰尘导致元件过热。

（二）易损件与系统维护

1. 易损件更换：每2-3年更换散热风扇与保险丝，定期检查连接线是否破损，及时更换老化部件。

2. 接口与存储维护：每周检查LAN/USB接口连接稳定性，使用兼容U盘，避免频繁插拔导致接口损坏；长期不用时拔掉电源线，减少元件老化。

3. 固件与校准：建议每年进行一次专业校准，确保参数精度。

常见故障与快速排查

（一）无法开机/无响应

• 故障现象：通电后无显示、按键无反应、电源指示灯异常

• 排查步骤：① 确认电源线与插座正常，更换插座测试；② 检查内部保险丝是否熔断（需专业人员操作）；③ 长按电源键10秒强制重启；④ 联系维修检测电源模块。

（二）输出异常/数据不准

• 故障现象：无输出、输出值偏差大、不能带载、测试结果波动

• 排查步骤：① 重新连接输入线与感测线，确认正负极无误，检查连接线是否破损；② 恢复出厂设置（Utility→Set to Defaults），重新校准；③ 检测被测设备是否过载，调整负载模式参数；④ 排查传感器漂移或校准失效问题。

（三）报警提示与功能异常

• 常见报警：过功率（OPP）、过电压（OVP）、过温度（OTP）、风扇报警

• 处理方法：① 过功率/过电压：降低设置功率/电压，启用远端补偿（四线感测）；② 过温度：移开遮挡物，清理通风口，等待降温；③ 风扇报警：清洁风扇或更换风扇，仍异常则报修。

（四）接口/存储故障

• 故障现象：无法连接电脑、U盘识别失败、联机异常

• 排查步骤：① 更换USB接口或网线，安装Keysight IO Libraries Suite工具；② 格式化U盘为兼容格式，重启设备；③ 恢复I/O配置默认值，仍异常则报修接口模块。

专业维修与校准流程

（一）维修前准备

1. 安全规范：维修前断开所有电源连接，对内部电容放电，佩戴防静电腕带，使用绝缘工具，避免静电损伤CMOS芯片。

2. 故障记录：详细记录故障现象、使用场景、报错代码，便于快速定位问题。

（二）维修核心步骤

1. 故障诊断：通过自检（Utility→Self-Test）、万用表检测输入输出模块、示波器排查信号异常，确定故障部件。

2. 维修操作：更换损坏元件、修复电路板、调整参数，严禁私自改装内部电路，需由合格维修人员操作。

3. 测试验证：维修后进行全功能测试，验证各负载模式、接口连接、报警功能正常，确保精度符合出厂标准。

（三）校准规范

1. 校准周期：建议每年一次，高频率使用场景缩短至6个月。

2. 校准方法：① 准备标准电源、万用表等校准设备；② 进入校准模式（Utility→Calibration），按手册步骤校准电压、电流、功率参数；③ 校准后保存数据，生成校准证书。

3. 注意事项：校准需在恒温环境（20-25℃）下进行，由专业人员操作，避免人为误差。

保养与维修禁忌

1. 禁止在通电状态下拆卸设备或插拔连接线，防止触电与元件损坏。

2. 避免使用非原装配件，尤其是电源线、保险丝、连接线，影响设备安全与精度。

3. 禁止私自修改校准参数、拆卸内部电路板，否则将失去保修资格，且可能导致设备永久损坏。

4. 长期闲置时，需清洁设备后装入原包装，存放于干燥、无尘、常温环境，每月通电运行10分钟激活元件。

EL33133A电子负载的稳定运行，依赖于日常精细化维护与及时专业维修。通过规范的环境管理、清洁保养、定期校准，可显著延长设备寿命，保障测试精度；遇到故障时，按速查流程初步排查，复杂问题建议联系专业维修机构进行拆机检测，避免误操作加剧损坏。
