安捷伦Agilent 33250A函数/任意波形发生器维修案例

函数/任意波形发生器是电子测试领域的高精度信号激励设备，能够输出正弦、方波、三角波、脉冲及任意波形，广泛应用于高速电路测试、超声波驱动及通信系统调试等领域。安捷伦33250A是一款高性能80MHz函数/任意波形发生器，采样率200MSa/s，垂直分辨率12位，存储深度64k点，具备低于1ns的抖动和-70dBc的谐波失真，支持AM、FM、PM、FSK、PWM等多种调制，输出幅度10Vpp（50Ω负载），标配GPIB和RS232接口。凭借其80MHz的高带宽和快速上升时间（方波<8ns），33250A成为高频模拟电路和数字时钟测试中不可或缺的“函数波形专家”。

北光恒电测试设备维修中心分享33250A波形发生器维修案例：

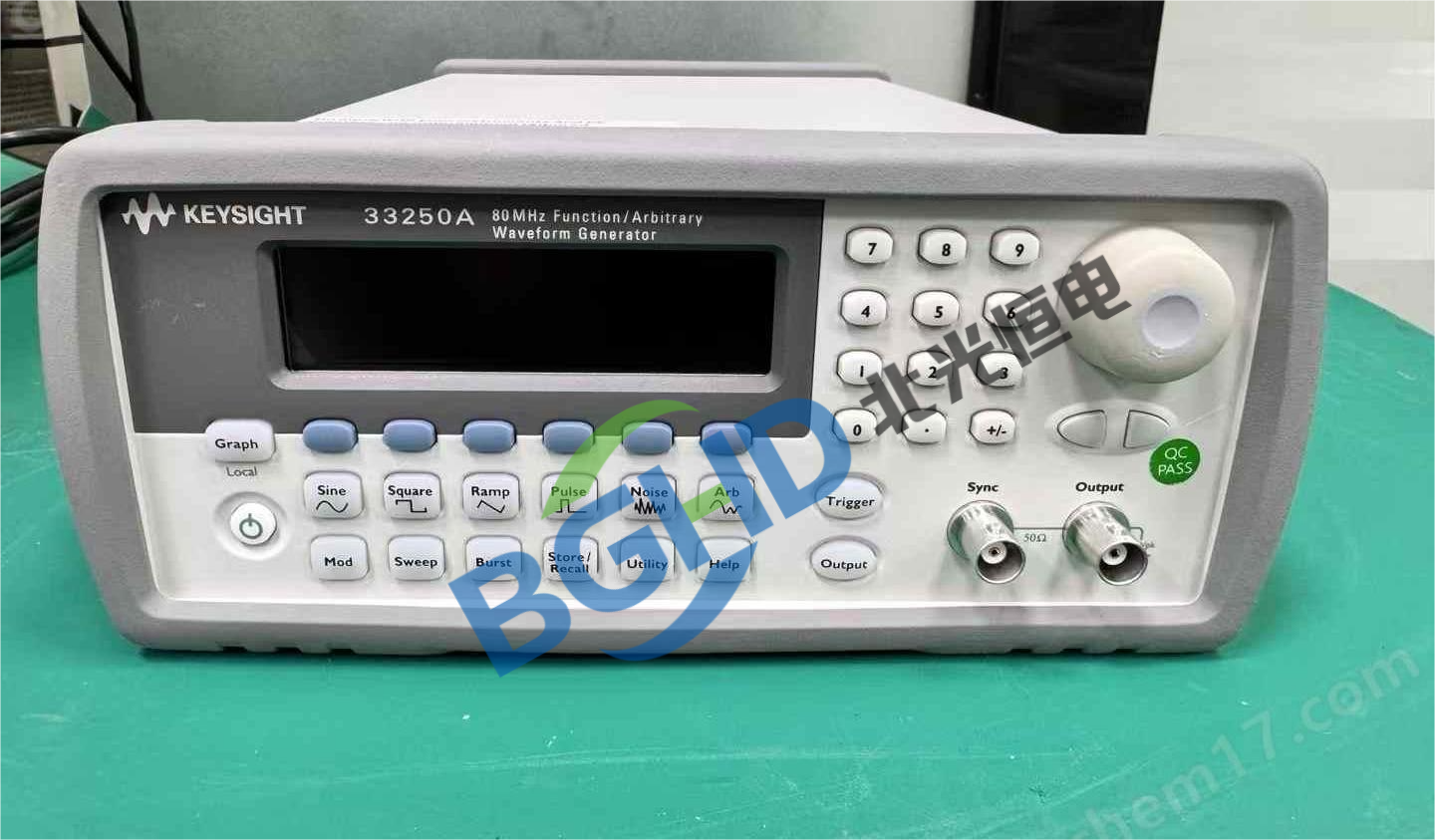

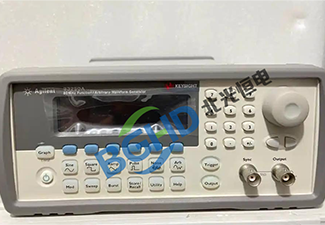

仪器型号： 安捷伦 Agilent 33250A 函数/任意波形发生器（80MHz，200MSa/s）；

故障描述： 仪器开机正常，自检通过，但正弦波输出在高频段（>50MHz）幅度衰减严重：设定输出频率60MHz、幅度1Vpp（50Ω负载），用示波器和功率计实测输出约0.3Vpp，衰减-10dB；频率低于30MHz时输出幅度正常；方波和三角波输出正常（但在60MHz时三角波已失真）；自校准（Self-Cal）无法通过，报“幅度校准错误”；

检测过程：

检查输出电缆及终端匹配，排除外部因素；拆机检测输出放大器的频率响应；

用频谱分析仪监测输出放大器前端（DAC之后、放大器之前）的信号，60MHz时幅度正常（1Vpp）；放大器输出端幅度偏低，说明放大器高频增益下降；

输出宽带放大器的负反馈电容老化，导致高频段开环增益降低，闭环增益不能维持平坦；

进一步检测发现，放大器（型号AD8001）的反馈回路中一颗10pF的贴片电容（用于频率补偿）容值已降至约1pF，同时该放大器供电退耦电容漏电引起电源纹波，影响大动态输出。

维修： 33250A波形发生器维修案例

更换输出放大器反馈回路中的频率补偿电容（10pF NP0材质），同时更换退耦电容；若放大器芯片本体老化则一并更换；

重新装配后，使用示波器和功率计进行全频段幅度校准（1MHz至80MHz各频率点）；

高频输出幅度恢复平坦（60MHz/1Vpp实测0.98Vpp），自校准通过，精度回归原厂指标，维修完毕。
