安捷伦Agilent N5182B MXG射频矢量信号发生器维修案例

MXG系列矢量信号发生器是安捷伦高性能信号源的代表，凭借出色的误差矢量幅度（EVM）和宽调制带宽，广泛应用于4G/5G通信、WLAN、卫星通信及复杂波形生成等领域。安捷伦N5182B是一款性能增强型MXG射频矢量信号发生器，频率范围100kHz至6GHz/20GHz/40GHz（选件），输出功率-144dBm至+26dBm（典型值），相位噪声-146dBc/Hz（1GHz载波，20kHz频偏），基带带宽高达160MHz（内置任意波形发生器），ACPR优于-73dB（WCDMA测试模式）。凭借其优异的EVM（<0.4%）和快速切换能力（<500μs），N5182B成为基站功放测试和宽带通信接收机验证中的“宽带调制引擎”。

北光恒电测试设备维修中心分享N5182B信号发生器维修案例：

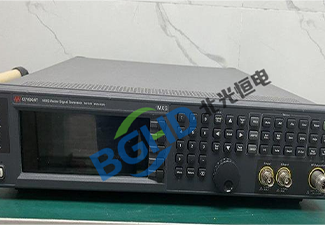

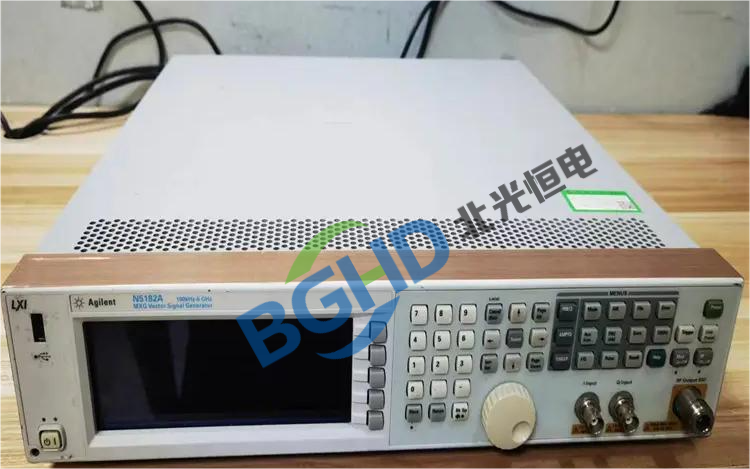

仪器型号： 安捷伦 Agilent N5182B MXG射频矢量信号发生器（6GHz，160MHz带宽选件）；

故障描述： 仪器开机正常，自检通过，连续波（CW）输出正常，但内部基带生成的数字调制信号EVM恶化：输出64QAM、5MHz符号率、2GHz载波，用矢量信号分析仪解调，EVM约为4.5%（正常应<0.8%），星座图散点发散且带有旋转；调整输出功率、衰减等参数，EVM无明显改善；外部I/Q输入调制模式工作正常；

检测过程：

检查基带信号发生器输出（I/Q数据），用示波器观测I/Q DAC输出眼图，发现I信号和Q信号之间的相位差偏离90°约8°（正交误差），且两路幅度不平衡（差约1.5dB）；

I/Q调制器的本振移相网络老化，造成正交精度下降，同时调制器内部的增益均衡器失调；

进一步检测发现，I/Q调制器（ADL5385）外围的相位调整电路中的可调电容漏电，导致移相偏移，且I路增益电阻阻值漂移。

维修： N5182B信号发生器维修案例

更换I/Q调制器外围失效的可调电容和漂移的增益电阻（匹配±1%精度）；重新校准I/Q偏置、正交性及幅度平衡；

使用矢量信号分析仪进行调制精度校准（包括EVM、增益不平衡、原点偏移等），验证64QAM信号的EVM；

EVM恢复至0.65%（优于0.8%），星座图清晰，调制质量回归原厂指标，维修完毕。
