斯坦福SRS SR620频率计维修案例

频率计是时间频率测量领域的核心仪器，用于精确测量频率、周期、时间间隔、脉冲宽度等参数，广泛应用于晶振测试、时间同步、雷达校准及科研实验等领域。斯坦福SR620是一款高性能通用频率计，单次时间间隔分辨率可达25ps，频率测量范围0.001Hz至225MHz（可扩展至1.3GHz或13GHz），具备12位/秒的频率分辨率，内置铷钟或恒温晶振可选，支持GPIB和RS232接口。凭借其皮秒级时间间隔测量能力和优异的长期稳定性，SR620成为科学实验室和计量校准机构中时序分析和频率测试的“精度标杆”。

北光恒电测试设备维修中心分享SR620频率计维修案例：

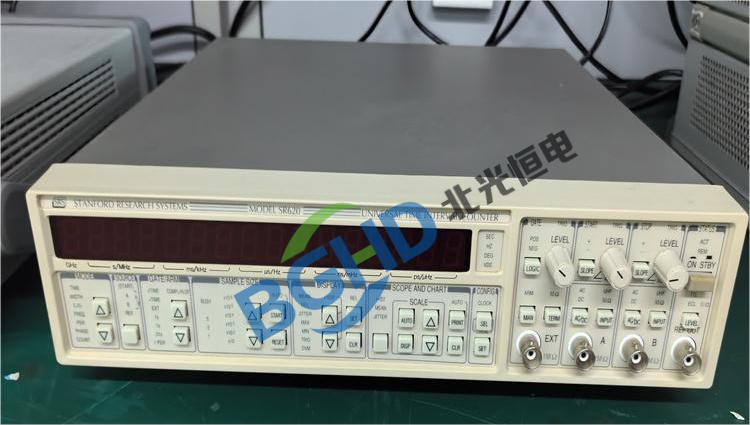

仪器型号： 斯坦福 SRS SR620 通用频率计数器（25ps分辨率，225MHz标配）；

故障描述： 仪器开机正常，自检通过，但通道CH1频率测量值跳动严重：输入10MHz、0dBm标准正弦波（来自铷钟参考源），屏幕显示频率在9.9995MHz至10.0005MHz之间无规则跳动（标准偏差约200Hz）；通道CH2测量正常稳定；参考时基源输出正常；

检测过程：

检查CH1输入电缆及接头，使用CH2相同的电缆和信号源测试CH1，故障依旧，排除外部因素；

拆机检测CH1输入信号调理电路，使用示波器观察CH1整形比较器输出端的TTL脉冲波形，发现脉冲周期有轻微抖动（约±20ps），而CH2对应点波形稳定；

CH1输入比较器的触发电平漂移，导致过零检测不稳定；

进一步检测发现，CH1通道的高速比较器（ADCMP603）的基准电压分压网络中一颗贴片电阻虚焊，导致比较器实际触发电位随温度轻微波动，对正弦波的前沿误触发生，引入测量抖动。

维修： SR620频率计维修案例

重新焊接虚焊的分压电阻，并检查同网络其他焊点；若电阻损坏则更换；

使用高稳频率源对CH1进行触发电平校准和灵敏度校准（各量程）；

重新上电后，CH1频率测量恢复稳定（10MHz显示9.9999992MHz，跳动<0.1Hz），精度回归原厂指标，维修完毕。
