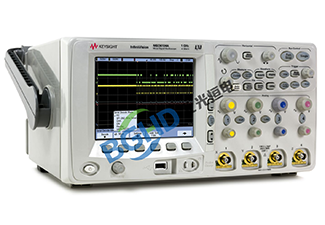

安捷伦Agilent DSO/MSO9000系列示波器维修案例

DSO/MSO9000系列是安捷伦Infiniium家族中的高性能示波器，提供从1GHz到4GHz带宽、20GS/s采样率、64M存储深度及10位垂直分辨率，MSO型号额外配备16个数字逻辑通道，支持多种高速串行总线（PCIe、USB、DDR等）协议解码和一致性测试，广泛应用于高速数字电路调试、RF信号分析及嵌入式系统验证等领域。该系列示波器具备出色的信号保真度和本底噪声性能，结合强大的触发和搜索功能，帮助工程师快速定位复杂系统中的偶发故障，是高端研发实验室中不可或缺的“多面手”。

北光恒电测试设备维修中心分享MSO9000系列示波器维修案例：

仪器型号： 安捷伦 Agilent MSO9404A 混合信号示波器（4GHz带宽，20GS/s，16通道逻辑分析）；

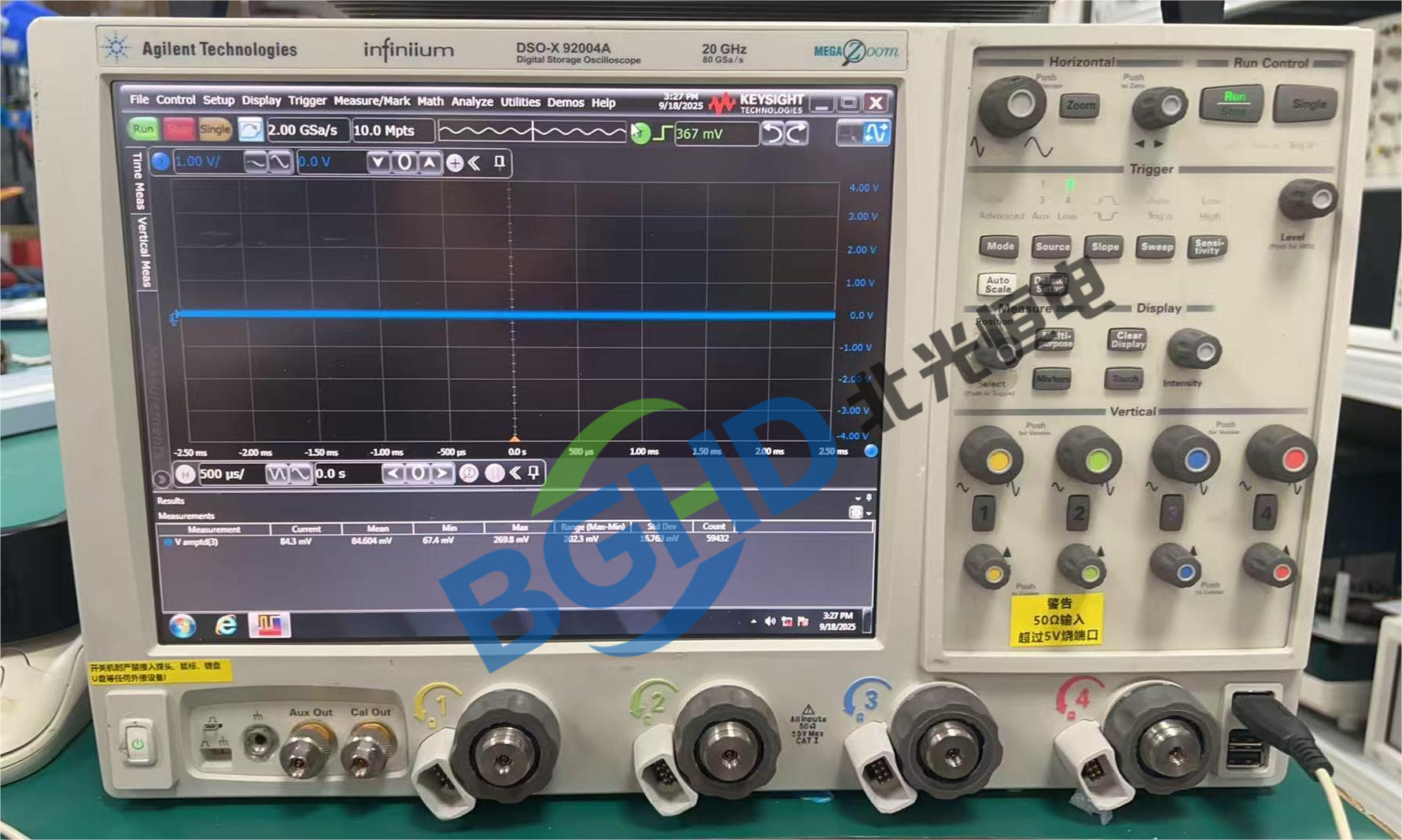

故障描述： 仪器开机正常，自检基本通过，但所有模拟通道无信号显示：连接内部1kHz校准信号，屏幕波形区域始终保持0V直线；触发电平显示为0V；自动设置功能无效；数字通道能够正常捕获逻辑波形；信号源和探头经测试正常；

检测过程：

检查触发电路设置，确认触发模式为自动、边沿触发，但屏幕显示“等待触发”状态，始终未触发；

拆机检测触发链路，使用示波器探测ADC输出端（数字域），发现数据正常，但触发比较器的输出信号丢失；

触发路径中的高速比较器芯片损坏，导致触发脉冲无法产生；

进一步检测发现，主触发比较器（ADCMP572）输出端对地短路，该比较器负责将所有模拟通道的复用信号与用户设定的触发电平进行比较。分析原因为外部输入信号超出最大允许电压范围（±5V），击穿了比较器输入级。

维修： MSO9404A示波器维修案例

更换损坏的高速比较器芯片（ADCMP572），并检查前端输入保护电路；

重新装配后，进行触发校准和垂直幅度校准，验证各通道触发灵敏度；

触发功能恢复正常，模拟通道波形正常显示，测量精度回归原厂指标，维修完毕。
