吉时利Keithley 6517B静电计维修案例

静电计是精密电学测量领域中最灵敏的仪器之一，能够测量低至1fA（飞安）的极微弱电流、高至10¹⁸Ω的超高电阻以及极低电荷和电压，广泛应用于半导体材料研究、绝缘材料测试、光电探测器表征及电容充电特性分析等领域。吉时利6517B是一款高精度静电计/高阻计，具备5½位分辨率、电压测量灵敏度1μV、电流测量灵敏度1fA、电阻测量量程最高10¹⁶Ω（外置电压源可达10¹⁸Ω），内置±100V可编程电压源，支持表面电阻和体积电阻率自动计算，配合低噪声三同轴输入设计，能够最大程度减少泄漏电流和外界干扰，是实验室高阻抗测量与新材料研发的“探测尖兵”。

北光恒电测试设备维修中心分享6517B静电计维修案例：

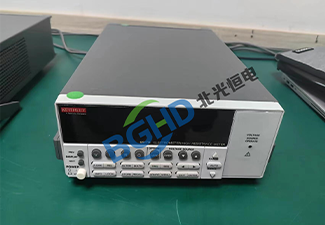

仪器型号： 吉时利 Keithley 6517B 静电计/高阻计；

故障描述： 仪器开机正常，自检通过，但超高电阻档位测量异常：测试1GΩ标准电阻时读数正常；测试100GΩ标准电阻时，实测值仅约20GΩ，严重偏低；测试10TΩ（10¹³Ω）时，读数始终显示溢出（OVER）；电流档位测量微弱电流（10pA级）正常；

检测过程：

检查测试夹具及连接线，使用专用三同轴低噪声线缆，确认连接无误；

拆机检测高阻测量回路，发现反馈电阻切换继电器的接触电阻在超高阻量程档位（>100GΩ）时异常增大（达兆欧级）；

高阻量程切换继电器触点氧化；

进一步检测发现，仪器的超高阻测量档位（10¹¹Ω及以上）采用的干簧继电器因长期频繁切换及环境湿度影响，触点表面氧化导致接触电阻增大，与高阻被测件串联后引入显著测量误差。

维修： 6517B静电计维修案例

更换氧化失效的高阻量程切换干簧继电器（同规格低热电势型号）；

清洁控制电路及周边助焊剂残留，避免引入额外泄漏电流；

重新装配后，对全电阻量程进行校准，使用高精度标准高阻箱（100MΩ至10TΩ）逐档验证；

超高阻测量恢复正常（100GΩ实测99.8GΩ，10TΩ实测9.95TΩ），精度回归原厂指标，维修完毕。
