吉时利Keithley DAQ6510数据采集器维修案例

数据采集器是自动化测试与工业监测领域的核心设备，能够将温度、电压、电流、电阻、压力等物理信号转换为数字量，实现多通道同步采集与实时记录，广泛应用于环境监测、产品老化测试、新能源汽车测试及科研实验等领域。吉时利DAQ6510是一款高性能触摸屏数据采集器，配备6½位分辨率的数字多用表模块和6个插槽，支持多达60个通道的开关与控制，具备0.0025%的直流电压基本精度和高达14种测量功能（电压、电流、电阻、电容、温度、频率等）。其5英寸彩色触摸屏配合直观的图标菜单，可轻松完成配置与数据监控，支持USB、LAN、GPIB通讯接口，是现代化测试系统中兼具智能化与高精度的数据采集平台。

北光恒电测试设备维修中心分享DAQ6510数据采集器维修案例：

仪器型号： 吉时利 Keithley DAQ6510 数据采集器（配7700 20通道差分复用器模块）；

故障描述： 仪器开机正常，触摸屏操作流畅，但温度测量功能异常：接入PT100热电阻传感器，显示温度始终为-999.9°C；手动切换到电压测量模式，可正常读取毫伏级电压值；更换不同通道及模块后故障依旧；

检测过程：

检查外部接线及传感器配置参数，确认传感器类型设置为PT100、接线方式为四线制正确；

拆下7700模块，使用标准电阻源模拟PT100阻值（100Ω对应0°C），发现主机测量电阻值与设定值偏差极大（约50Ω），判定故障在于主机DMM的电阻测量功能；

主机内部恒流源电路损坏；

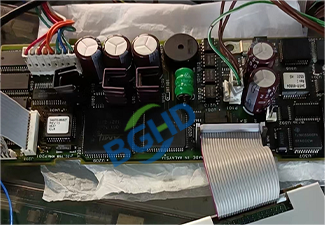

进一步检测发现，DAQ6510主机DMM板上用于电阻测量的精密恒流源（提供1mA激励电流）输出端无电流，跟踪电路发现恒流源控制运放因外部浪涌冲击已损坏，导致电阻测量基准丢失，温度计算无法进行。

维修： DAQ6510数据采集器维修案例

更换损坏的恒流源控制运放芯片及周边受损电阻电容；

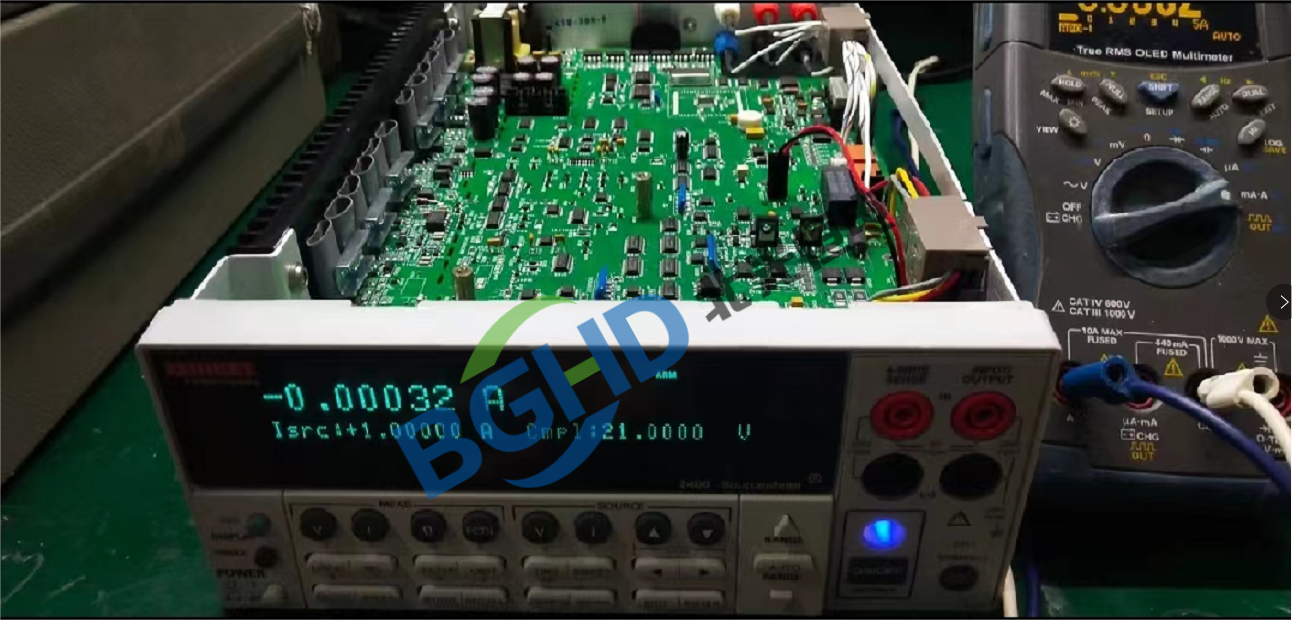

重新装配后，对主机进行电阻档位校准和温度档位校准，使用标准电阻箱逐一验证各量程精度；

PT100温度测量恢复正常（100Ω→0°C），电阻及温度测量精度回归原厂指标，维修完毕。
