安捷伦E8251A射频源低频信号异常故障维修案例

　　故障描述

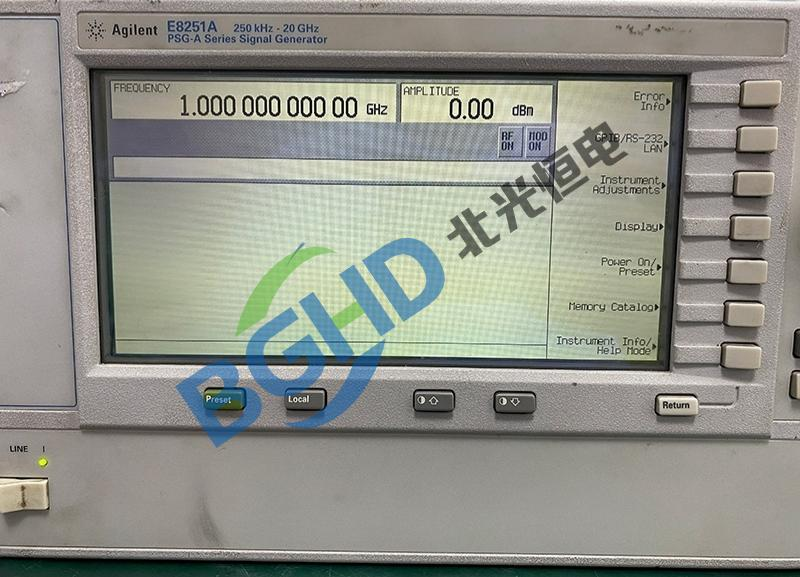

　　客户送修一台Agilent E8251A微波信号发生器，频率范围250kHz至20GHz。故障表现为低频段输出信号幅度严重偏低且不稳定，设定0dBm输出实测仅-8dBm，频率越高幅度越接近正常值。高频段输出正常。

　　故障排查

　　低频段异常而高频段正常，说明射频主链路基本完好，故障应在低频段相关电路。拆机检查射频输出模块，低频段工作时测量输出级放大器偏置电压，正常应为+5V，实测仅+3.2V。该偏置电压由一颗稳压芯片提供，输入正常但输出偏低。更换输出滤波电容后电压仍低，判断稳压芯片内部老化，带载能力下降。低频段信号幅度裕量小，偏置不足直接导致增益下降。

　　维修处理

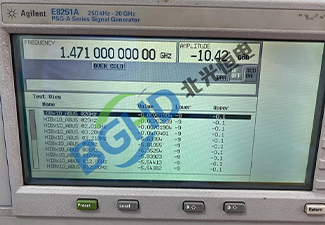

　　更换同型号稳压芯片，偏置电压恢复正常。装机后全频段输出幅度校准验证，低频段恢复正常。老化测试8小时无异常。

　　维修小结

　　低频异常高频正常，故障多在低频段独立供电或偏置电路。本案例根因是输出级偏置稳压芯片老化，导致低频段增益不足。
