安捷伦N6705A直流电源闪屏后黑屏故障维修案例

　　故障描述

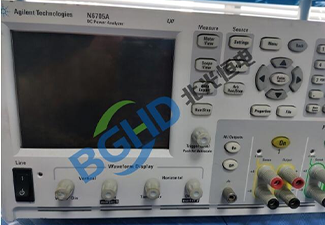

　　客户送修一台Agilent N6705A直流电源分析仪。开机后屏幕闪烁数秒后完全黑屏，按键操作有蜂鸣声，输出功能正常，仅屏幕无显示。

　　故障排查

　　外接显示器正常，说明主机系统工作正常，故障局限在内置显示屏部分。拆机检查显示屏排线，重新插拔后故障依旧。测量显示屏背光驱动板输入电压正常，但无高压输出。进一步检测发现背光驱动板上的一颗升压电感焊点开裂，导致高压无法产生，背光灯管不亮。

　　维修处理

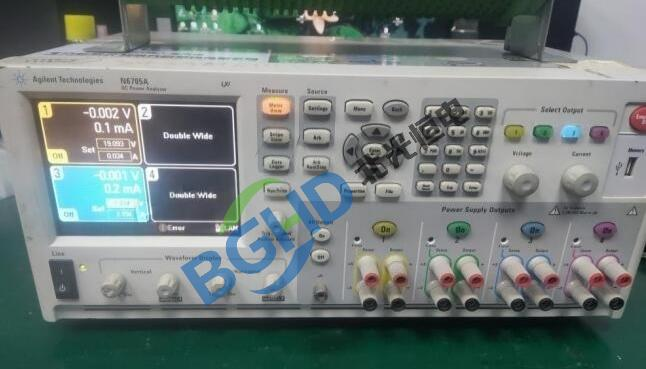

　　重新焊接升压电感，背光恢复。装机后开机屏幕显示正常，不再闪烁。全功能测试合格。

　　维修小结

　　闪屏后黑屏的根因是背光驱动电感虚焊。屏幕闪烁是接触不良的早期表现，最终开路导致黑屏。外接显示正常可快速隔离主机故障。
