吉时利2611B源表开机报错5003故障维修案例

　　故障描述

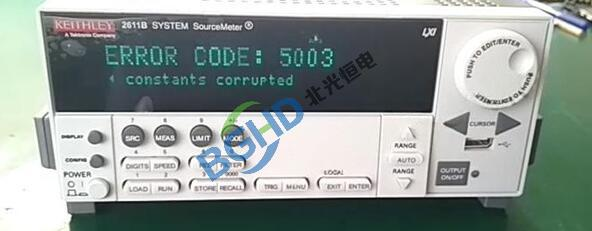

　　客户送修一台Keithley 2611B数字源表。开机自检报错代码5003，仪器无法进入正常工作界面，所有输出功能被锁定。反复重启故障依旧。

　　故障排查

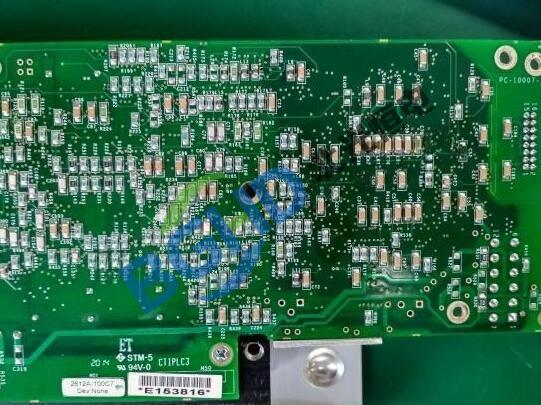

　　查询2611B错误代码表，5003指向数字控制板与模拟前端通信异常。拆机后检查数字板与模拟板之间的排线连接，重新插拔并清洁触点后故障依旧。

　　测量数字板各路供电，+5V、+3.3V均正常。测量模拟板供电，±15V正常，但+5V模拟供电实测仅+3.8V。该路为模拟前端ADC和DAC供电，电压不足导致模拟板与数字板通信失败，系统报错5003。

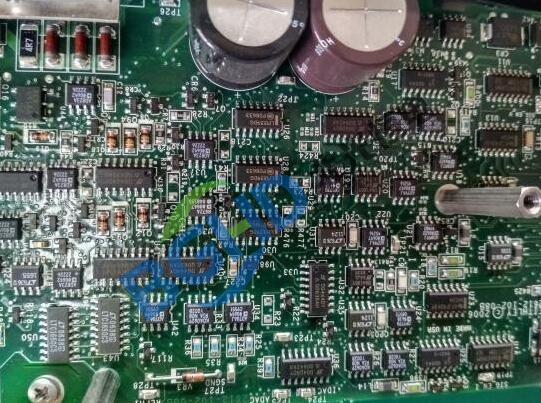

　　追溯+5V模拟供电来源，该电压由数字板上的一颗LDO芯片提供。测量LDO输入电压正常，输出端滤波电容外观无异常。拆下电容用电桥测量，标称47μF实测仅6μF，ESR严重超标。电容失效导致LDO输出电压跌落。

　　维修处理

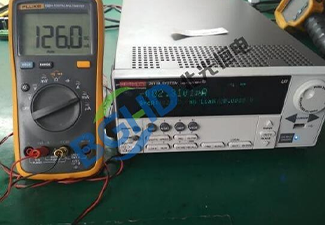

　　更换同规格LDO输出滤波电容，+5V模拟供电恢复正常。装机后开机自检一次通过，所有功能正常。校准验证输出精度合格。

　　维修小结

　　5003报错根因是模拟板供电电容老化，电压不足导致板间通信异常。排查此类报错优先检查模拟供电而非直接更换数字板。
