泰克TDS7254示波器自检报错531、通道1和2信号锁不住故障维修案例

　　故障描述

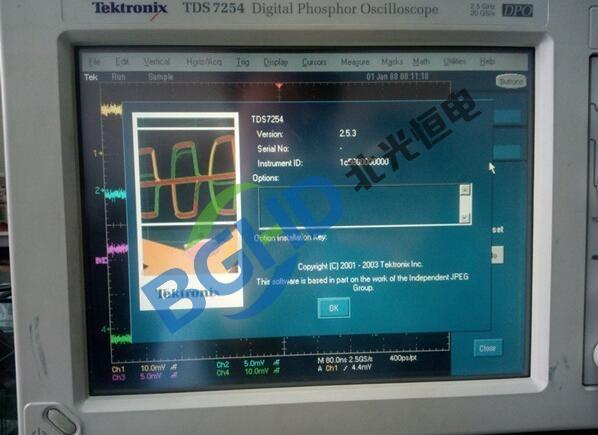

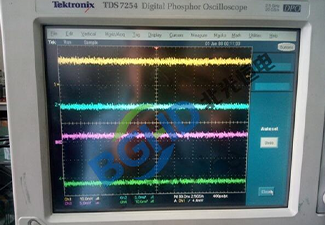

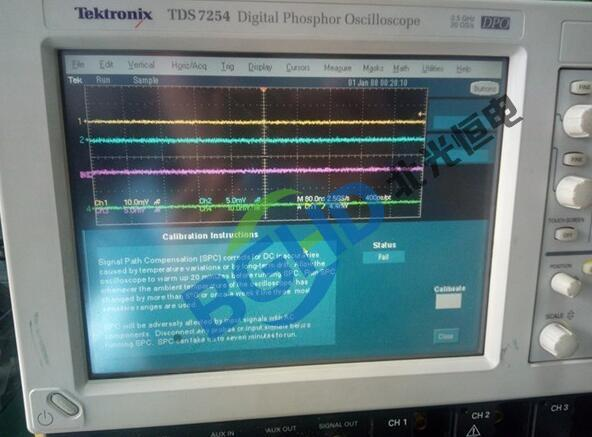

　　客户送修一台Tektronix TDS7254示波器，2.5GHz带宽。开机自检报错531，通道1和通道2接入信号后波形左右滚动无法稳定触发，通道3和4正常。故障前设备曾因机房空调故障在高温下连续运行。

　　故障排查

　　通道3和4触发正常，说明主触发电路完好。通道1和2同时异常，故障应在两通道共用的触发分配路径上。拆机检查采集板，各路供电正常。用示波器测量触发分配FPGA输出引脚，通道1和2的触发脉冲持续低电平，通道3和4输出正常。FPGA外部时钟和配置均正常，判断FPGA内部局部逻辑因高温老化失效，导致通道1和2触发信号中断。

　　维修处理

　　更换触发分配FPGA芯片，清理采集板散热风道。装机后自检通过，报错消除，四通道均能稳定触发。老化测试24小时正常。

　　维修小结

　　本次故障根因是触发分配FPGA在高温环境下局部逻辑失效。排查多通道示波器部分通道触发故障时，沿触发分配路径定位共用节点可快速隔离故障。
