Tektronix泰克逻辑分析维修案例

近期北光恒电仪器维修中心接修到客户一台泰克逻辑分析仪，报修故障为: 仪器开机黑屏随即按照客户要求第一时间安排工程师进行检测。接下来，将为大家分享本维修案例。

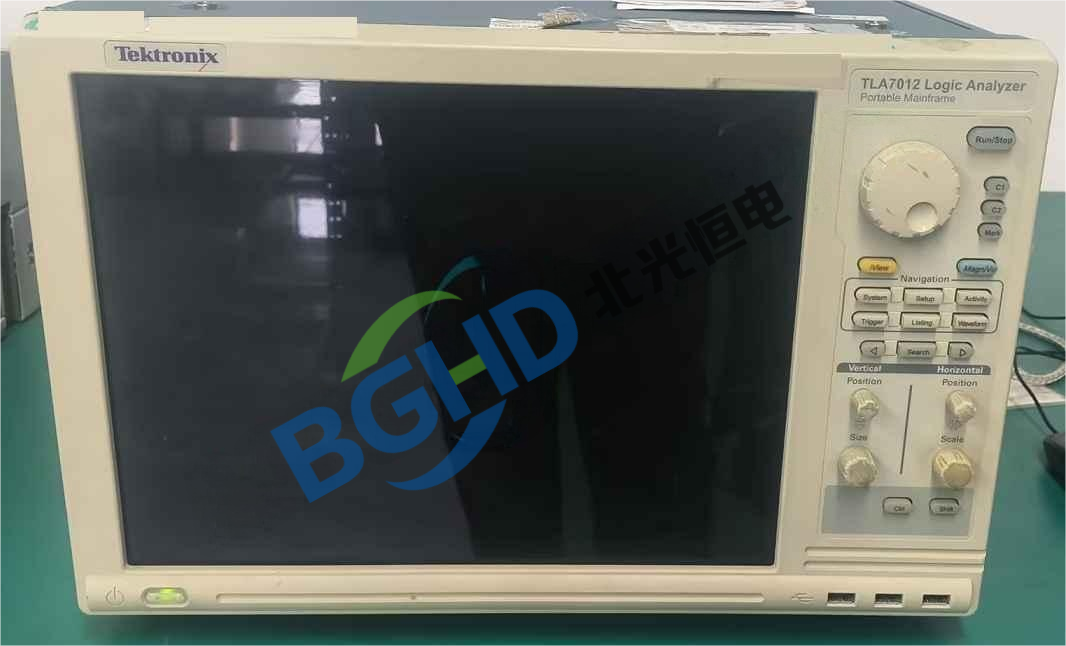

报修故障：仪器开机黑屏。

故障分析：仪器故障现象是开机黑屏，但是实际观察发现。在开机之后进入系统之前，屏幕实际上是可以显示的。这就要分析电脑显示的基本原理了。在刚开始开机的时候，屏幕显示实际上是由BIOS驱动的，在进入系统之后，屏幕的控制权就交给显卡和系统来控制了。根据目前的情况判断、应该大概率是系统固件或者显卡驱动的故障，小概率是液晶显示器不良只能输出低分辨率，不能输出高分辨率。所以需要针对显示单元涉及到的所有电路模块进行逐一排查。

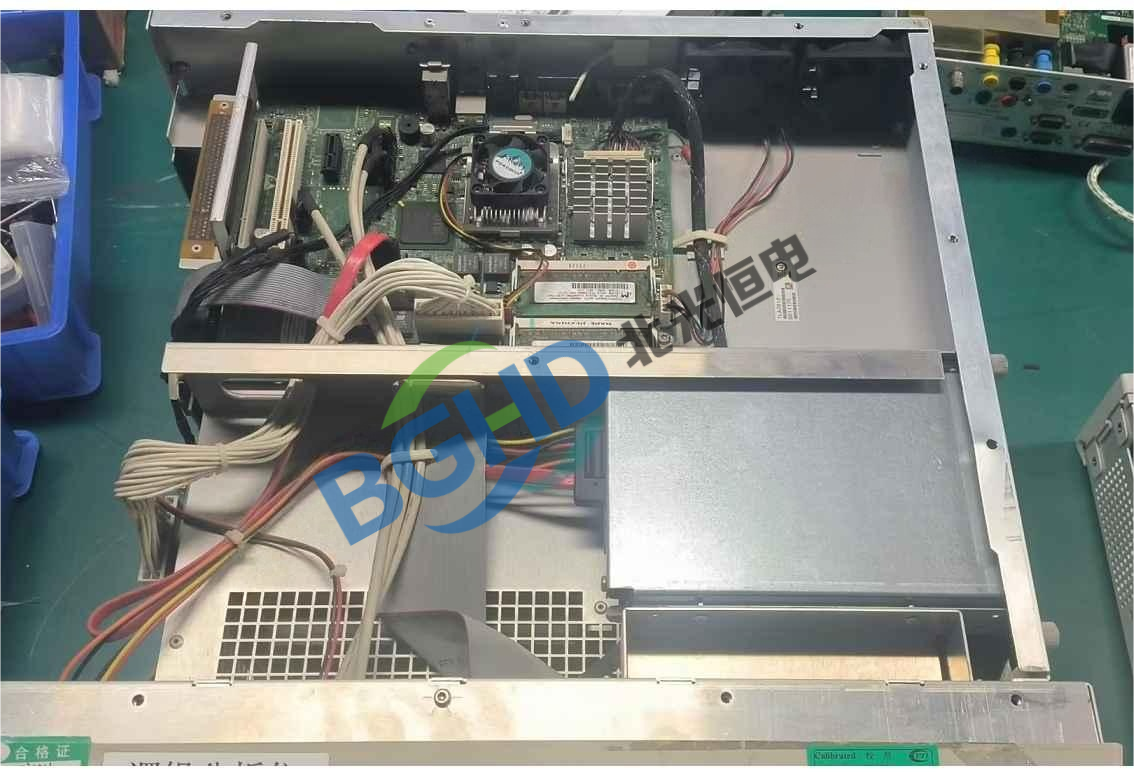

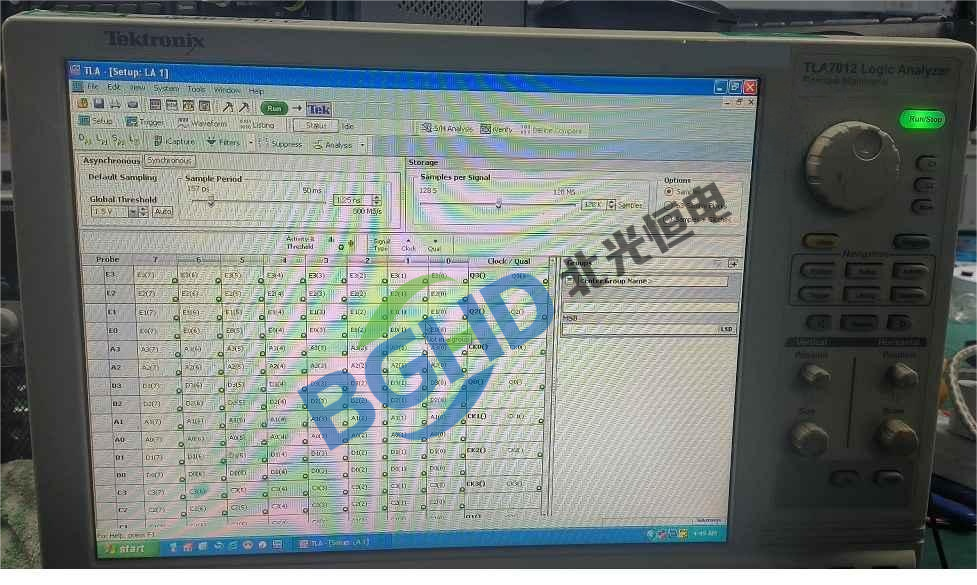

拆机检测：拆开后外壳螺丝、拆开后内壳螺丝。更换损坏部件，修复后测试仪器功能恢复正常，随后维修工程师将仪器送到质检部门部门进行全方面检测。确认仪器无误后返还给客户。

Tektronix泰克TLA7012逻辑分析仪常见故障：

1.系统启动与硬件故障

（1）主机无法开机/无显示：按下电源键无反应，或风扇转动但屏幕不亮。

（2）系统启动失败（卡在启动画面、蓝屏、报错）：启动过程中出现Windows启动失败、硬件检测错误、或反复重启。

2.软件与连接故障

（1）TLA应用程序无法启动或崩溃：Windows能启动，但泰克逻辑分析仪软件（TLA Application）打不开、报错、或运行时崩溃。

（2）无法识别采集模块：软件中显示模块槽位为空白、未识别、或提示“模块通信错误”。

（3）与目标设备连接/触发/捕获失败：连接好探头并设置好触发后，无法捕获到数据，或数据全为乱码。

3. 采集模块与探头具体故障

（1）特定通道故障：某个或某几个通道信号固定为高/低、信号异常、或与其他通道短路。

（2）数据捕获不稳定/毛刺多：捕获到的波形出现非预期的毛刺、抖动，或每次捕获的数据不一致。

五、Tektronix泰克TLA7012逻辑分析仪使用注意事项：

1.定期清洁与检查：定期用压缩空气清洁主机和模块的通风口，防止灰尘积聚导致过热。检查探头线缆是否有物理损伤。

2.谨慎升级：在升级软件或固件前，请仔细阅读发布说明，并备份现有系统和许可证文件。

3.正确存储探头：将探头和适配器存放在原装防静电盒中，避免挤压弯曲线缆。

4.静电防护：在干燥环境下操作时，佩戴防静电手环，尤其是连接高密度探头时。

5.备份与校准：定期备份仪器配置和用户设置。根据使用频率，每1-2年进行一次性能验证或校准（尤其关注阈值电压精度和时序精度），可联系泰克或授权计量机构。
