Keysight 是德信号发生器维修案例

近期北光恒电仪器维修中心接修到一台是德信号发生器，报修故障是开机报错，接下来将为大家分享本维修案例。

报修故障：开机报错。

仪器外观检测：正常。

分析、测试和维修：

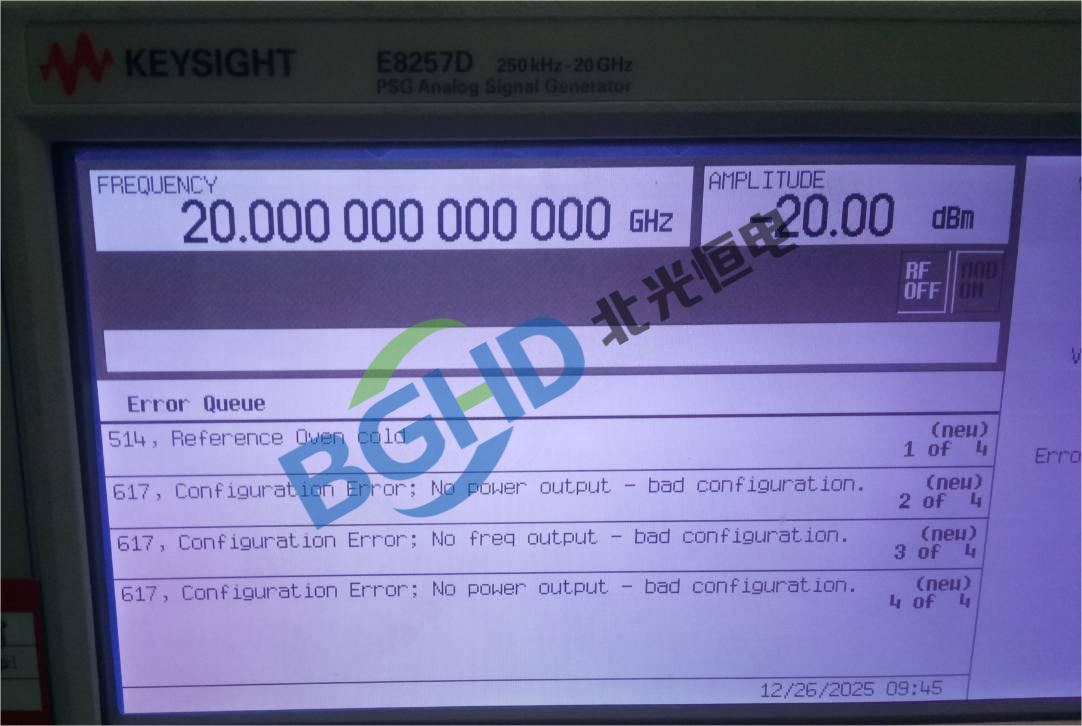

初检：开机自检失败617报错，手动自检多项失败，全频段无信号输出。

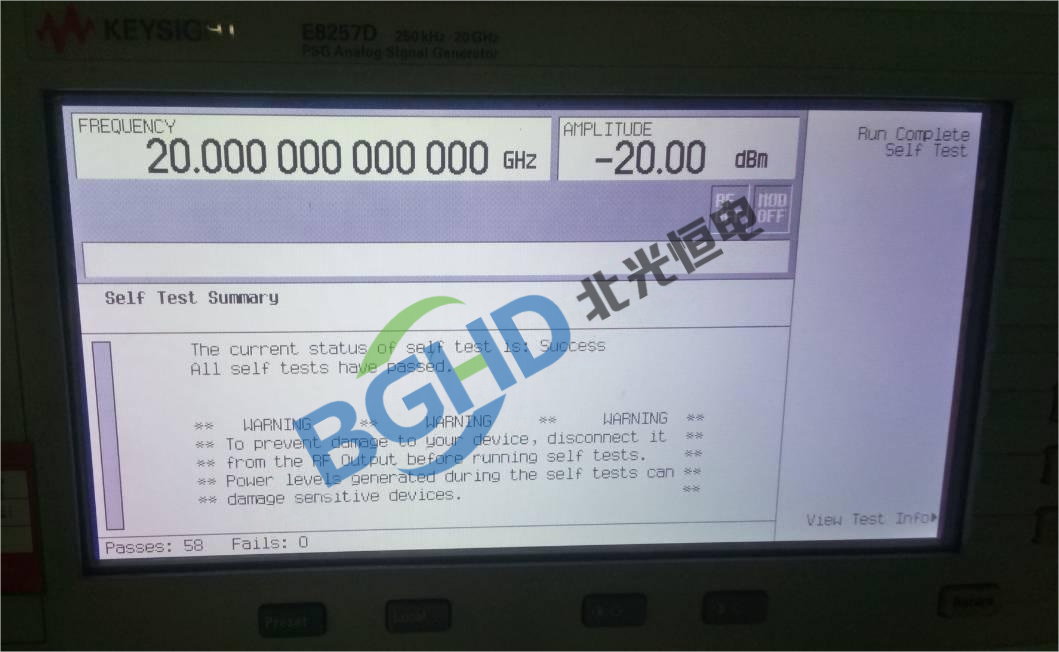

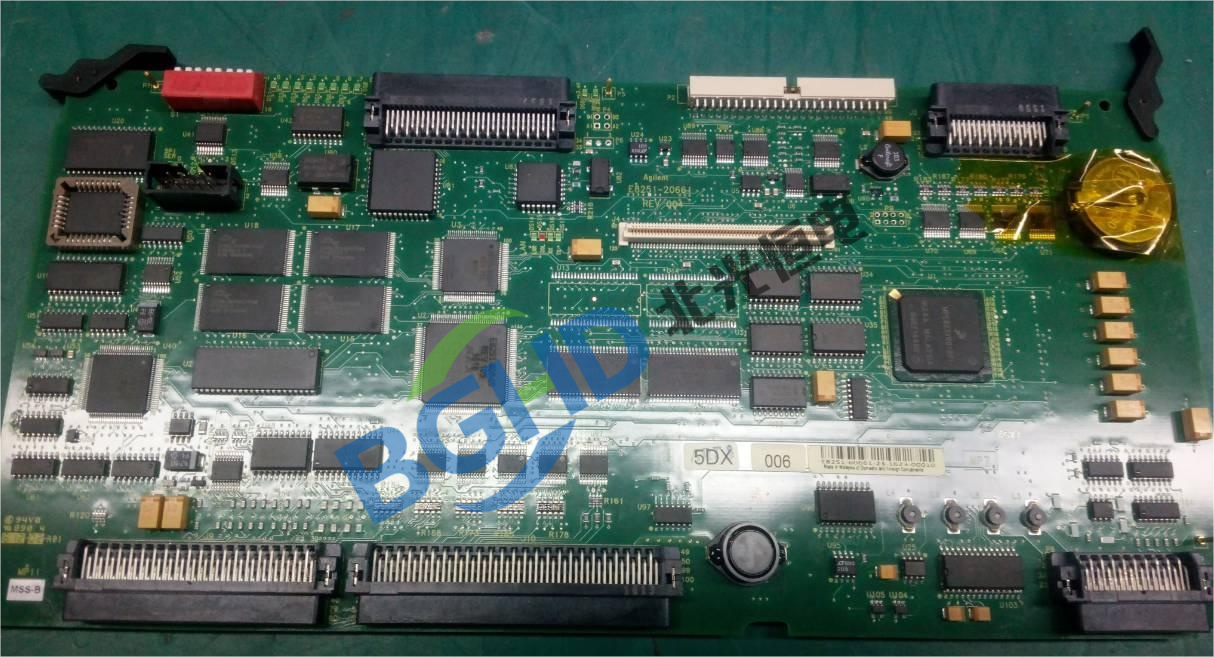

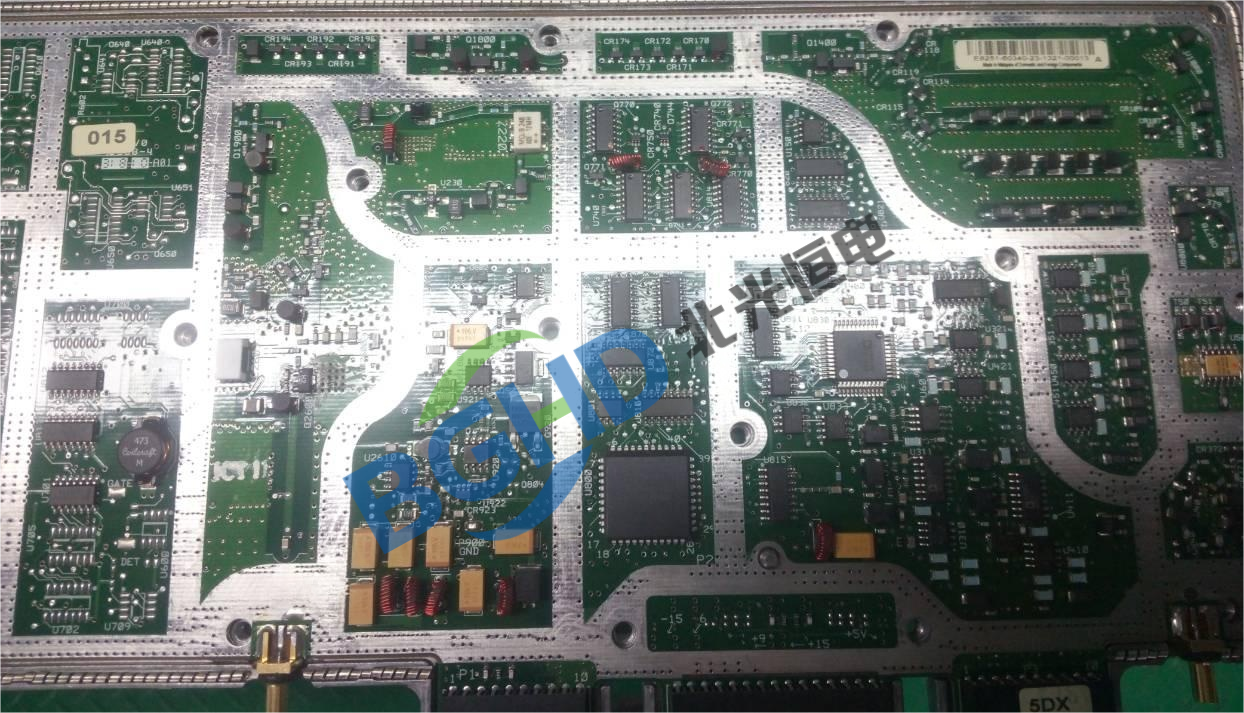

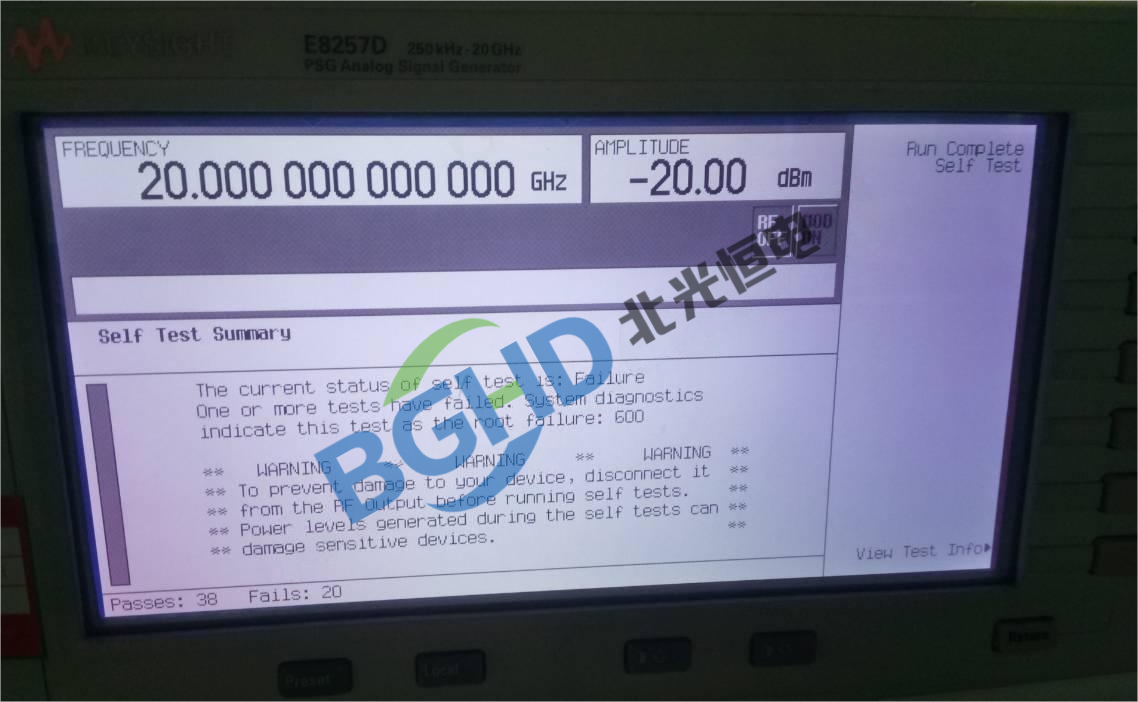

排查电路，测试供电正常，逻辑板故障导致617报错，更换损坏的组件后617 报错消失，手动自检还有20个报错，还有问题，逐步排查发现1GHz参考信号异常，更换损坏的组件后，测试信号正常，自检pass，全频段输出信号。

随后仪器移交到质检部进行详细的检测，确认指标无误通过计量后出库。

是德E8257D信号发生器常见故障：

1.无射频输出或功率异常：输出端口无信号、输出功率极低、或功率与设定值严重不符。

2.频率误差与失锁：输出频率不准、频率漂移、屏幕显示 “Unlocked” 或 “Ref Unlock” 告警。

3.频谱纯度恶化：相位噪声变差、杂散（Spur）增多、单边带（SSB）噪声过高。

4.调制功能异常：AM/FM/ΦM调制失真、无法打开调制、脉冲调制波形畸变。

5.系统错误与自检失败：开机报错（如 Error 6xx, 8xx 等）、执行自检（*TST?）不通过、前面板按键/旋钮失灵。

6.GPIB/IEEE-488 远程控制故障：无法被计算机识别、远程指令无响应、数据传输中断等。

是德E8257D信号发生器使用注意事项：

1.可靠接地：必须使用原装三芯电源线并确保接地良好，以防电击、静电损坏和降低测量噪声。

2.稳定电源：接入稳定的交流电源，避免与大功率设备共用线路，建议使用在线式UPS。

3.严格开机顺序：先连接所有电缆（特别是射频输出口务必接好负载），再开启电源。关机时顺序相反。

4.充分预热：开机后至少预热30分钟至1小时，待内部高稳时基（OCXO）温度稳定后，才能进行需要高频率稳定度和精度的测量。

5.使用参考时钟：若需最高频率精度，应使用外部高稳定度10MHz参考源，并在菜单中正确选择参考源（内部/外部）。

6.严禁空载或接非标负载：在任何情况下，都必须确保射频输出端口接有阻抗匹配（50Ω）的负载或衰减器。空载或短路输出会损坏内部精密的输出放大器。

7.防功率冲击：先设置小功率，再连接待测设备（DUT）。连接DUT前，先将输出功率设为最低或关闭RF输出，连接完成后再逐步调整至所需功率，防止瞬间大功率反射或注入损坏仪器或被设备。

8.使用高质量电缆与连接器：使用屏蔽良好、驻波比低的电缆，并确保连接器（N型）清洁、拧紧到位，避免弯曲应力。
