罗德与施瓦茨示波器维修，主板、屏幕、通道故障维修校准

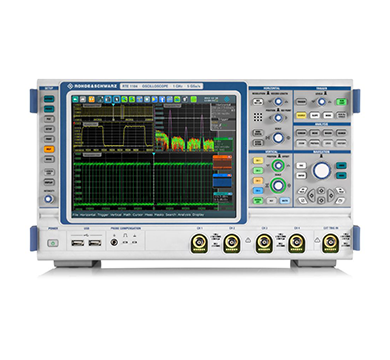

　　罗德与施瓦茨(Rohde & Schwarz，简称R&S)示波器是高端数字测试仪器的代表，RTO、RTE、RTP、RTB等系列广泛应用于高速数字设计、射频研发、汽车电子测试领域。这类设备单价高、技术门槛高，一旦出现主板故障、屏幕异常、通道测量不准等问题，很多用户第一反应是联系原厂返厂。但原厂维修周期长、费用高，动辄数万元且需要等待数周。实际上，大部分故障都可以通过专业芯片级维修解决，成本仅为原厂换板的三分之一到五分之一。

　　一、罗德示波器常见故障及原因

　　1. 主板故障：不开机、自检报错、系统死机

　　主板是示波器的核心，集成了CPU、FPGA、ADC采集和高速存储。长期高温运行后，电解电容鼓包、BGA芯片虚焊、固件存储芯片坏道，都会导致开机黑屏、卡在自检界面、使用中突然死机。罗德高端系列采用嵌入式Linux系统，异常断电还会造成系统文件损坏，表现为反复重启无法进入测量界面。

　　2. 屏幕故障：黑屏、花屏、闪屏、触摸失灵

　　罗德示波器屏幕尺寸大、分辨率高，使用多年后容易出现背光板老化(屏幕变暗闪烁)、排线氧化(花屏条纹)、触摸屏触控失灵。很多用户遇到触摸没反应就以为要换整块屏幕，实际上大部分只是触控排线或驱动芯片的问题，更换成本远低于整屏更换。

　　3. 通道故障：无波形、幅值不准、通道漂移

　　通道故障是罗德示波器最常见的问题：单通道无迹线、多通道同时幅值偏差大、高频段波形失真。原因包括前端衰减器继电器接触不良、ADC芯片性能下降、通道供电异常。如果只是某个通道异常，问题多在该通道前端;多通道同时出问题，则指向主板公共采集电路。

　　二、芯片级维修流程

　　专业维修遵循从外到内、先易后难的定位思路，不盲目整块换板：

　　免费检测：外接标准信号源和探头，逐通道验证故障现象，记录错误日志和自检代码。

　　主板检修：检测各路供电电压，定位短路或虚焊芯片，重焊BGA器件、更换损坏的电容和稳压芯片，重新刷写原厂固件。

　　屏幕维修：检测背光板、排线和触控驱动，单独更换损坏器件，无需整屏更换。

　　通道修复：逐级检测前端衰减器、调理电路和ADC链路，修复继电器接触不良和增益漂移。

　　整机校准：使用标准计量设备对通道幅度、时基、触发灵敏度逐项校准，确保精度恢复出厂指标。

　　老化测试：连续开机数小时验证稳定性，防止返修。

　　三、维修后为什么必须做校准?

　　示波器修完不校准，等于白修。通道幅度偏移、时基误差、触发阈值漂移，这些肉眼看不见的问题会直接影响测试结果。罗德示波器内部有多组校准参数，更换任何模拟器件后都需要重新写入校准数据。北光恒电精密仪器维修配备标准计量设备，对R&S全系列示波器提供免费检测、先诊断后报价、修不好不收费服务，修复后提供指标校准和质保报告，满足实验室测试和计量要求。

　　四、日常使用减少故障的建议

　　实验室保持通风散热，避免长时间满负荷高温运行;测试时先接探头再通电，减少热插拔和静电冲击；异常断电后不要反复强制开机，及时送修检查系统文件。罗德示波器作为高端精密设备，遇到故障选择有射频维修经验和校准能力的第三方机构，比直接返厂更经济高效。
