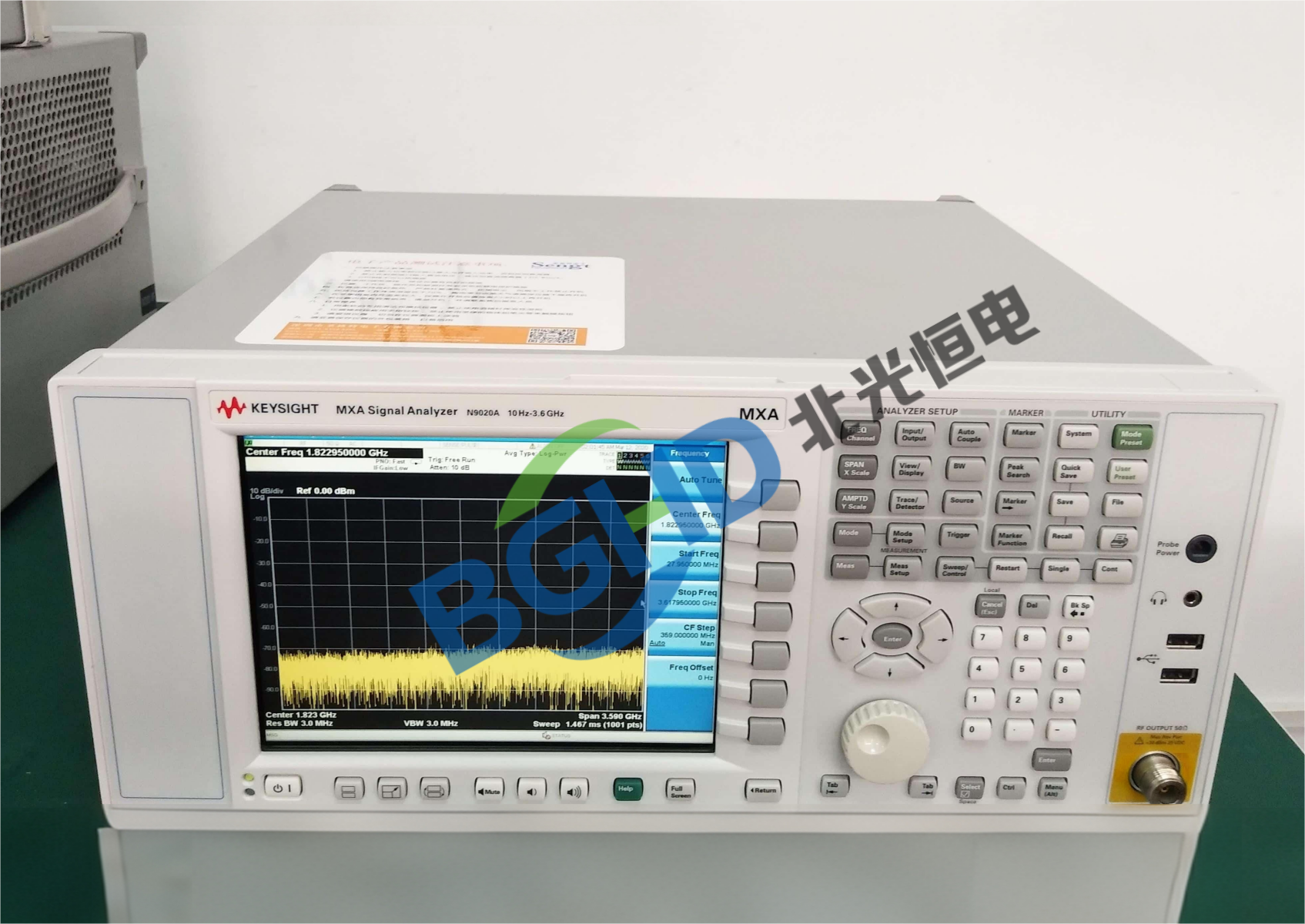

设备特点：
频率范围：10Hz-26.5GHz（选件可扩展至3.6/8.4/13.6/26.5GHz）
显示平均噪声电平（DANL）：-166dBm（带前置放大器）
相位噪声：-114dBc/Hz @10kHz（1GHz载波）
总体幅度精度：±0.23dB
最大分析带宽：160MHz
接口：GPIB、LAN、USB，符合LXI C类标准
应用：频谱监测、射频/微波产品测试、生产自动化、通信设备研发、航空航天、国防电子、科研实验
常见故障现象：
开机自检失败（LO Unlock、Calibration Failed、报错“201”等）
无法开机或停留在启动界面
屏幕无显示、花屏、白屏或背光暗淡
底噪异常升高（>10dB），小信号无法测量
测量电平偏低或幅度超差（全波段或高波段）
高频段（>3GHz）测量幅度偏差大
迹线不显示（无底噪、无信号迹线）
接收不到信号或接收功率不准确
中频过载（IF OVERLOAD）误报警
按键无响应、失灵
通讯故障（GPIB、LAN、USB无法连接）
硬盘故障或系统中毒导致运行异常
风扇噪音大、过热保护
维修步骤与重点模块
检查电源及保险丝（2.5A/250V）。内部开关电源输出+5V、+12V、-12V、+24V，测量各路电压。常见故障：电源板电容鼓包、功率管烧毁、保险丝熔断。
运行自检：System → Service → Self Test。常见错误码及原因：
LO Unlock：前端板损坏、本振板组件失效、射频电路故障。
报错“201”：校准数据损坏或过期。
自校准失败：内部校准电路损坏（校准源、校准电阻等）。
卡在启动界面：某路电源缺失、CPU板或硬盘故障。
本振板组件失效是报错“LO Unlock”的主要原因。检查本振板上的PLL鉴相器（如HMC439）、VCO及环路滤波器。损坏器件需更换。
若更换元件后仍失锁，需整板更换本振板组件。
检查参考时基（OCXO）是否老化，频率偏差>0.1ppm则需更换并重新校准。
YIG驱动电路故障也可能导致失锁，测量YIG调谐电压（0-24V）线性度。
迹线不显示（无底噪、无信号）：本振板、前端板或衰减器损坏。依次更换验证。
测量电平偏低：输入衰减器损坏或射频开关故障，导致功率超差。更换衰减器组件或前端板。
底噪升高：内部低噪声放大器（LNA）故障或前端屏蔽不良。逐级排查接收机前端低噪声放大器（如HMC311）及混频器。
中频过载（IF OVERLOAD）：输入信号功率过高超过中频放大器承受范围，或中频滤波器损坏。检查输入衰减器是否设置正确。
执行内置幅度校准（CAL AMPTD）。若失败，检查内部校准源输出（应约为-25dBm）。
3GHz以下测量超差：前端板或衰减器损坏。
高频段（>3GHz）幅度超差：衰减器故障或射频电路在高频段性能下降。检查倍频器和YTF跟踪。
维修模式下可修改增益补偿表（EEPROM），通过外接标准信号源（如E8257D）手动修正。
无法开机：按电源键无响应。检查电源线、保险丝；内部电源模块损坏需更换；检查各路电源有无短路。
开机无显示或显示异常：设备启动后屏幕无显示或花屏。可能原因：显示屏故障、显示驱动电路损坏、前面板排线松动或导电橡胶老化。更换显示屏总成或修复排线。
硬盘故障：内部硬盘坏道或系统中毒，需更换硬盘（SATA接口）并重新安装系统固件（需许可证恢复）。
按键不灵或失灵：前面板导电橡胶老化或微动开关损坏。清洁导电橡胶或更换按键皮。按键板电路故障需检修。
旋钮编码器跳动：清洗或更换编码器（Alps EC11型）。
GPIB通讯不良：GPIO接口损坏、通讯线缆故障、地址设置错误或驱动芯片（NAT9914）损坏。更换芯片或检查地址开关。
LAN接口故障：检查IP设置，更换网络变压器（H1102）或PHY芯片（如KSZ8721）。
USB接口故障：检查USB桥接芯片（如FTDI）或供电保险丝。
风扇噪音大或不转：清理或更换风扇（台达AFB0612，12V/0.5A，三线测速）。
过热报警：清理内部灰尘，重新涂抹功率模块上的导热硅脂，确保通风口通畅。
维修后性能验证
| 测试项 | 合格标准（N9020A典型值） |
|---|---|
| 频率范围 | 10Hz-26.5GHz |
| 总体幅度精度 | ±0.23dB |
| DANL（2GHz，无前置放大） | ≤-154dBm/Hz |
| DANL（2GHz，带前置放大） | ≤-166dBm |
| 相位噪声（1GHz@10kHz） | ≤-114dBc/Hz |
| 相位噪声（1GHz@30kHz） | ≤-136dBc/Hz |
| 三阶截获点（TOI，1GHz） | +20dBm |
| 分辨率带宽精度 | ±5% |
| 自检通过率 | 所有自检项PASS |
日常维护建议
预热：使用前预热至少30分钟，使内部晶体振荡器和射频电路达到热稳定。环境温度改变3-5℃时，应重新进行校准。
输入功率限制：输入端口的最大功率为+30dBm（连续波），严禁超载。测量大功率信号时需先加外部衰减器。
静电防护：操作前佩戴防静电手环，接触PCB前需接地。
环境要求：放置在通风良好处，避免湿度过高（>80% RH）。
定期校准：每12个月进行一次频率精度校准，每6个月进行一次幅度精度校准。
清洁保养：
每日擦拭前面板与通风口。
每周使用干燥压缩空气清洁内部电路板。
每月检查输入连接器氧化情况。
使用干燥的无尘布清洁仪器表面，避免使用含酒精或化学溶剂的清洁剂。
电缆与连接器：定期检查电缆和连接器，确保无损坏且紧密连接。损坏的连接器需及时更换。
