安捷伦（Agilent）频谱分析仪 N9010A维修指南

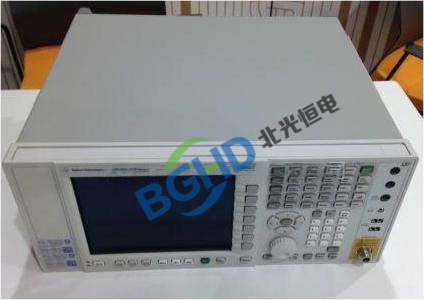

安捷伦（Agilent）频谱分析仪 N9010A（EXA系列，9kHz-44GHz）

设备特点：

• 频率范围：9kHz-44GHz（覆盖微波波段）

• 动态范围：-142dBm DANL（带前置放大器）

• 相位噪声：-110dBc/Hz @10kHz（1GHz载波）

• 分辨率带宽：1Hz-8MHz

• 显示：高分辨率彩色LCD

• 接口：GPIB、LAN、USB、VGA

• 应用：通用频谱监测、射频/微波产品测试、生产自动化、教育科研

常见故障现象：

• 开机自检报错（LO Unlock、IF Error、Calibration Failed）

• 底噪异常升高（>10dB），小信号无法测量

• 幅度测量偏差大（>2dB），频率读数不准

• 高波段（>26GHz）无响应或幅度极低

• 迹线噪声大、扫描时间长

• 显示花屏、背光暗、触摸失灵（部分型号）

• 按键无响应、旋钮编码器跳动

• 外部参考锁相失败

• 风扇噪音大、过热保护

维修步骤与重点模块

1. 开机与自检

• 检查电源及保险丝（2.5A/250V）。内部开关电源输出+5V、+12V、-12V、+24V，重点测量+24V（用于YIG）。电源板电容鼓包是常见故障。

• 运行自检：System → Service → Self Test。错误码：

  • “LO Unlock” → 本振合成器（A4）YIG或PLL故障。

  • “IF Error” → 中频板（A7）ADC或FPGA故障。

  • “Cal Signal Fail” → 内部校准源（50MHz、1GHz）损坏。

2. 本振（LO）失锁

• 第一本振YIG覆盖3-8GHz（低波段）和8-20GHz（高波段），扩展至44GHz需倍频器。

• 测量YIG主线圈调谐电压（0-24V）应随频率线性变化。若电压跳变或无变化，更换驱动运放（OPA548）。

• YIG辅助线圈（FM）电阻约5-10Ω，开路则更换YIG组件。

• 锁相环（PLL）鉴相器（HMC439）或环路滤波器电容漏液，更换后重新锁相。

3. 底噪异常高

• 输入衰减器（步进）触点氧化导致额外损耗和噪声，清洗或更换继电器（25dB步进）。

• 前置放大器（选件）烧毁，需更换低噪声放大器（如HMC311或具体型号）。

• 第一混频器（双平衡）过载损坏，全频段增益低15-20dB。更换混频器（如Mini-Circuits SIM-43+）并调整LO驱动电平。

• 电源纹波大：更换主滤波电容（1000µF/35V）。

4. 幅度偏差大/平坦度超差

• 执行内置幅度校准（CAL AMPTD）。若失败，检查内部校准源输出（-25dBm ±0.5dB）。

• 若某频段偏差大，可能为YTF（可调滤波器）驱动电流偏移。进入维修模式调整YTF跟踪（需外接信号源）。

• 维修模式下可修改增益补偿表（EEPROM），通过外接标准信号源手动修正。

5. 高波段（>26GHz）性能劣化

• 内部毫米波倍频器（如倍频至44GHz）中的阶跃恢复二极管（SRD）或放大器（HMC578）损坏，导致高波段无输出。

• 检查倍频器输入（通常是13.3GHz或22GHz）是否正常，若无输入则检修前级；若有输入而无输出，更换倍频器模块。

• 半刚性电缆（0.047英寸）在毫米波段损耗大，弯折处易开裂，用VNA测试S21，若深陷则更换。

6. 显示与操作故障

• LCD背光暗或花屏：检查背光逆变器，更换显示屏总成。

• 触摸屏失灵（选件）：重新校准或更换触控板。

• 按键无响应：前面板排线松动或导电橡胶老化，清洁或更换。

• 旋钮编码器跳动：清洗或更换（EC11型）。

7. 通讯与远程控制

• LAN接口无法连接：检查IP设置，更换网络变压器（H1102）或PHY芯片。

• GPIB接口故障：更换驱动芯片（NAT9914），检查地址开关。

8. 散热与电源

• 风扇噪音大或不转：清理或更换（台达AFB0612，12V/0.5A）。

• 过热报警：清理灰尘，重新涂抹导热硅脂。

维修后性能验证

日常维护建议

• 每月运行一次自检，关注高波段性能。

• 严禁输入超过+30dBm（1W），推荐外接10dB衰减器。

• 使用前预热至少30分钟（OCXO和YIG稳定）。

• 每年使用标准信号源和功率计进行全频段校准（重点验证>26GHz）。

• 定期清洁风扇滤网及内部积尘。
