安捷伦（Agilent）网络分析仪 N5230A维修指南

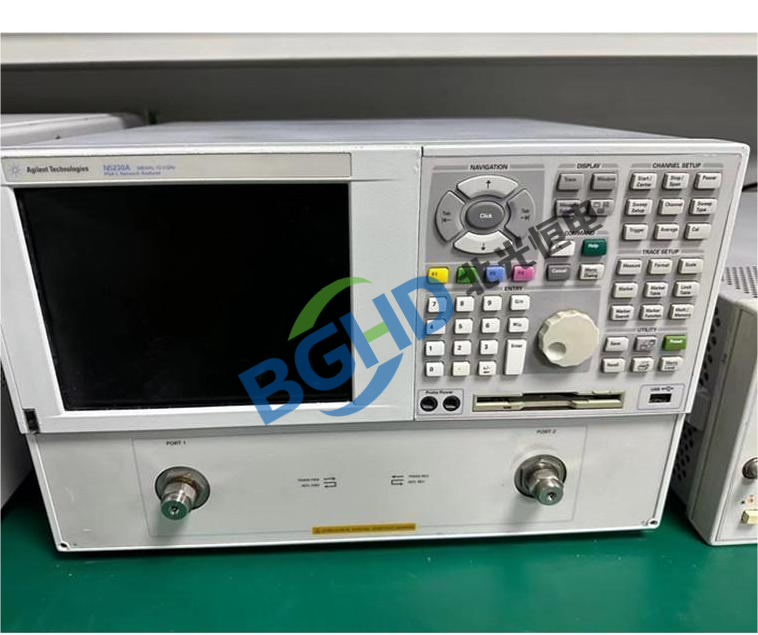

安捷伦（Agilent）网络分析仪 N5230A（PNA-L系列，300kHz-13.5GHz/20GHz/40GHz）

设备特点：

• 频率范围：300kHz-13.5GHz（或20GHz/40GHz选件）

• 端口数：2端口或4端口

• 动态范围：>115dB（13.5GHz）

• 测量速度：每点<6μs

• 无内置第二源（与PNA-X主要区别），不支持噪声系数、混频器测试等高级选件

• 接口：GPIB、LAN、USB、VGA

• 应用：射频器件生产测试、滤波器调测、天线匹配、电缆损耗测量

常见故障现象：

• 开机自检失败（端口失败、校准失败、参考失锁）

• 某端口输出功率异常（过低或无输出）

• 接收机底噪升高，动态范围下降

• 校准后残余误差大（方向性差、源匹配差）

• 迹线噪声大或抖动

• 显示花屏、触摸失灵、按键无响应

• 内部参考时基偏移导致频率不准

• 端口连接器磨损（N型或3.5mm）

• 风扇噪音大或过热报警

维修步骤与重点模块

1. 开机与自检

• 检查电源输入（100-240VAC）及内部保险丝。开关电源输出+5V、+12V、-12V、+24V，测量纹波（应<20mV）。

• 运行自检：System → Service → Self Test。常见错误及原因：

  • “Source Unlevel” → ALC环路或源模块故障。

  • “Receiver Overload” → 接收机混频器或中频放大器损坏。

  • “Reference Unlock” → 10MHz参考时基失锁。

• 读取错误日志（Error Log）确定故障板卡。

2. 源输出功率异常（PNA-L结构简化）

• N5230A的源模块集成在源板（A4）上，包含DDS、倍频器、ALC、步进衰减器（选件）。

• 功率偏低：检查ALC检波器（二极管或AD8317），检波电压偏离则需更换。

• 无输出（全频段）：检查DDS（AD9852）时钟及输出，若无则更换DDS或参考时钟晶振（100MHz）。

• 某频段无输出：可能是倍频器（如HMC384）损坏，用频谱仪探测。

• 步进衰减器（0-55dB，5dB步进）内部继电器触点氧化：手动切换并测试衰减精度，清洗或更换继电器（Teledyne RF303）。

3. 接收机底噪升高

• PNA-L接收机前端混频器（双平衡，如Mini-Circuits SIM-43+）或中频放大器（如ADL5523）损坏，导致增益降低15-20dB。

• 更换混频器（注意LO驱动电平约+13dBm），或更换接收机模块（A5-A8）。

• 中频板ADC（AD9245）参考电压漂移，检查基准（ADR441）。

• 电源纹波大（+5V）导致底噪：更换滤波电容（1000µF/16V）。

4. 校准后残余误差大（方向性、匹配差）

• 端口连接器磨损：检查N型或3.5mm连接器中心针、螺纹，如有损伤则更换（扭矩1.35N·m）。

• 反射电桥（定向耦合器）损坏：测量反向隔离度，若<25dB（正常>35dB），更换电桥（需拆焊）。

• 源匹配不良：检查端口隔离电阻（50Ω，贴片）是否烧毁。

• 测试电缆损坏：用良品电缆替代验证。

5. 迹线噪声大或抖动

• 中频带宽（IFBW）设置过小会延长扫描时间但不应引入抖动。若抖动异常，检查IF板上的视频滤波器电容。

• 参考时基相位噪声大：更换OCXO（选件1E5）或检查PLL环路滤波器。

• 内部半刚性电缆接触不良：重新插拔或焊接。

6. 显示与操作故障

• 液晶屏背光暗或花屏：检查背光逆变器（高压板）及灯管，更换屏模组（800x480或640x480）。

• 触摸屏失灵：重新校准（Service → Touchscreen Cal），或更换触控板（USB接口）。

• 按键无响应：前面板排线松动或导电橡胶老化，拆机清洁。

• 旋码器跳动：更换编码器（EC11型）。

7. 频率不准（参考时基故障）

• 内部10MHz参考时基（TCXO或OCXO）老化，频率偏差>1e-7。用频率计测量后面板10MHz输出，若偏差过大，更换参考模块。

• 外部参考输入锁相失败：检查外部参考电平（0dBm±3dB），内部切换继电器或电子开关损坏，更换。

8. 散热与风扇

• 风扇噪音大或不转：更换（台达AFB0612，12V/0.3A，三线测速）。

• 过热保护触发：清理内部风道灰尘，重新涂抹功率模块导热硅脂。

维修后性能验证

日常维护建议

• 每月运行自检，关注端口功率和接收机底噪。

• 使用前预热至少30分钟（OCXO需预热1小时）。

• 输入端口功率严禁超过+10dBm（接收机敏感），测试大功率加外部衰减器。

• 每季度清洁风扇滤网和内部积尘。

• 每半年使用机械校准件进行双端口全面校准并保存状态。

• 端口不使用时盖上保护帽。
