与前序型号的差异：
频率上限达26.5GHz，覆盖K、Ka波段部分，需要三级本振和预选器切换。
内部包含多段YIG振荡器（约3-7GHz, 7-14GHz, 14-26.5GHz）或单一超宽YIG加倍频链。
前端采用可调YTF跟踪滤波器，有效抑制镜像干扰。
常见故障现象（新增/特有）：
高频段（>13GHz）无响应、幅度严重偏低或自激
开机自检报错“LO Unlock Band3”或“YIG Overrange”
扫频在某几个频段停止或迹线断裂
高波段相位噪声急剧恶化（如>20dB）
幅度平坦度超差>4dB（低波段与高波段）
内部校准源在高频段无法校准（报错“Cal Gain High Fail”）
风扇转速异常导致YIG过热失锁
维修重点与步骤（高波段特有）
1. 多段YIG振荡器及频段切换

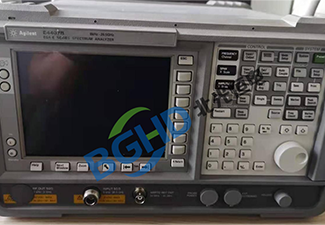

E4407B通常包含3个YIG振荡器或一个带开关的三段式YIG模块，分别覆盖：
低段：3-6.7GHz（用于低波段扩展）
中段：6.7-13GHz
高段：13-26.5GHz
检查频段切换逻辑：通过主板控制线选通各YIG的供电和驱动。
测量各YIG的主线圈调谐电压（0-24V对应起始-截止频率），若驱动线性不良，检查对应的DAC（AD7247）和运放（OPA548）。
固态频段开关（PIN二极管）损坏会导致高段信号中断。测量开关导通/截止电阻（理想为低阻/高阻），损坏则更换。
2. 高段YTF预选器
用于26.5GHz的YTF需要精确的电流调谐（范围几十mA）。驱动芯片输出漂移会导致带通严重失谐。
利用网络分析仪配合偏置T，在各频点调整电流，记录插损最小点，若与出厂值偏差>10%需更换YTF。
检查YTF线圈是否开路。
3. 扩频混频器及本振倍频链
高波段（>13GHz）第一本振可能通过倍频方式产生，倍频二极管（如HSMP-3820）损坏导致本振功率不足。
测试倍频输出：在13-26.5GHz频段，输入固定低频率本振，测量倍频后的功率应>+10dBm。
混频器（例如2-26.5GHz宽带混频器）烧毁后更换（Mini-Circuits或Marki）。
4. 高频幅度校准
内部校准信号发生器（最大仅3GHz）无法直接校准26.5GHz，需使用外接功率计和信号源手动校准。
高波段路径增益补偿：通过维修软件（如Agilent X-COM）修改校准表或更换高波段检波器（零偏肖特基二极管）。
检波器老化会导致读数偏低，更换HSMS-2850系列。
5. 电源与散热（高功率消耗）
高波段YIG及其加热器功耗大，检查主电源（+15V、+24V）输出波纹<10mV。滤波电容（C4/C5 2200uF）鼓包需换。
风扇必须始终正常运转，否则YIG温度过高导致无法锁定。更换风扇后需检查风道是否通畅。
维修后高频性能验证（针对26.5GHz）
| 测试项 | 合格标准 |
|---|---|
| 频率范围 | 9kHz-26.5GHz（实际可达27GHz） |
| 幅度精度（全频段，-10dBm） | ±2.0dB（>20GHz放宽至±2.5dB） |
| DANL（26.5GHz） | ≤-120dBm（RBW=1kHz, 前置放大器关） |
| 相位噪声（20GHz@10kHz） | ≤-65dBc/Hz |
| 频段切换点（6.7/13GHz）迹线跳变 | ≤1.0dB |
| 镜像抑制（>20GHz） | ≥60dB |
| 输入端口回波损耗（26.5GHz） | ≥10dB |
与前序ESA系列共通的维护建议
每月运行自检程序，特别注意高波段错误。
每年使用6-7个校准频点（如100MHz, 1GHz, 3GHz, 6GHz, 13GHz, 20GHz, 26GHz）做幅度校准。
高波段操作时需保证外部衰减器，防止输入过载损坏混频器。
定期清洁滤网，可用压缩空气吹去内部灰尘。
