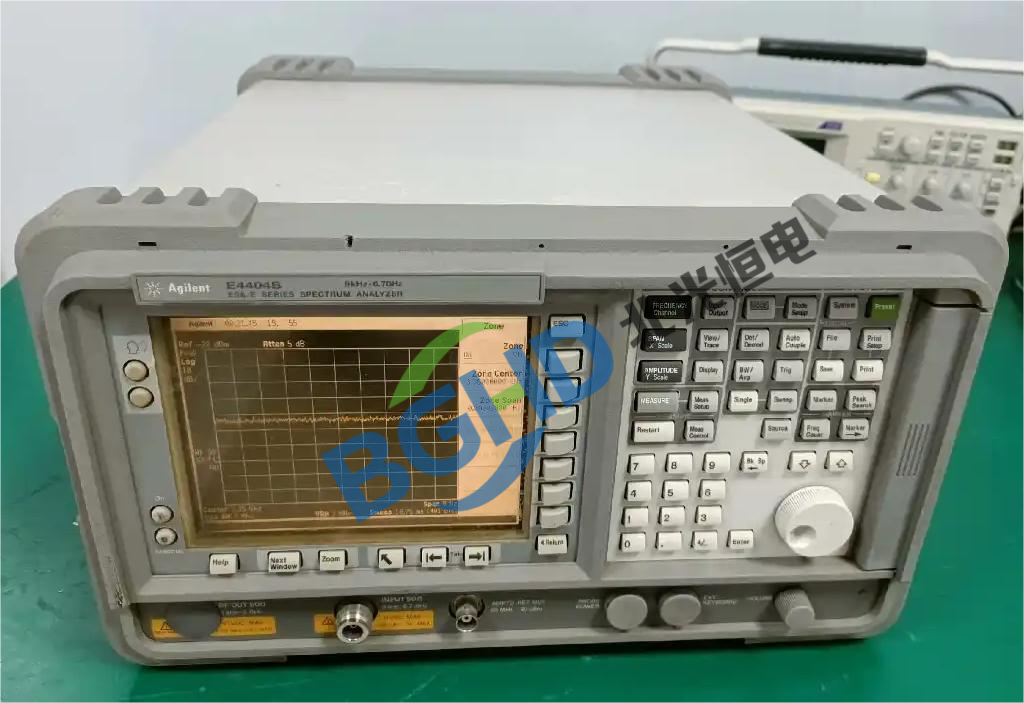

与E4402B/E4403B的差异：
频率上限扩展至6.7GHz，内部YIG振荡器覆盖更高频段（约3.8-6.7GHz），且多一组YIG驱动和预选器。
前端滤波器更复杂，包含低通、高通及跟踪预选器。
常见故障现象：
高频段（>3GHz）无响应、幅度偏低或噪声极大
开机自检报“LO Unlock High Band”或“YIG Drive Fail”
扫描停在某个频点无法跨越
幅度平坦度超差（3GHz以上与低波段偏差>3dB）
迹线在3GHz附近出现跳变或裂峰
外部参考输入锁定不稳定
维修重点与步骤
1. YIG振荡器及驱动电路（高频段核心）
故障表现：高频段无法锁定、输出功率异常。
测量YIG主线圈调谐电压（通常0-24V对应3-6.7GHz）。若调谐电压不线性或失调，检查YIG驱动放大器（运放+功率管，常见U550，LM358后接2N2222）。
YIG辅助线圈（FM线圈）用于锁相，电阻值约几欧姆，开路则更换YIG组件。
若YIG本身损坏（停振或频偏），需更换同型号YIG（如Micro Lambda ML-1000系列）。
2. 高频段预选器/低通滤波器
3GHz以上使用可调带通滤波器（YTF）或固定低通。
YTF驱动电流异常会导致高频信号阻塞：检查驱动芯片（AD7247）输出。
低通滤波器电容（高频陶瓷）击穿导致高频泄漏，用网络分析仪测试S21，损坏则更换。
3. 第一混频器
高频混频器为双平衡混频器，易被静电或过载烧毁。症状：全频段增益低约20dB。
更换混频器（如Mini-Circuits SIM-43+）并重调偏置。
4. 幅度校准高频段失败
内部校准源（50MHz、300MHz、1GHz、3GHz等）仅到3GHz，3GHz以上需通过谐波或外接信号。
若高频校准失败，检查高频段路径增益和检波器。
执行“CAL AMPTD”时若报错，可先单独校准低频段，再通过外接已知高频信号手动补偿。
5. 电源模块高频纹波
YIG调谐电压对纹波敏感，若电源（+15V）纹波>10mV，会导致相位噪声增大。更换电源板滤波电容（C2/C3，1000uF）。
6. 维修后高频性能验证
| 测试项 | 合格标准（6.7GHz） |
|---|---|
| 频率范围 | 9kHz-6.7GHz（实际可达7.0GHz） |
| 幅度精度（全频段） | ±1.2dB（参考-10dBm） |
| DANL（6.7GHz） | ≤-140dBm（RBW=1kHz） |
| 高频段底噪跳变 | 在3GHz切换点处，迹线跳变<0.5dB |
| 相位噪声（6GHz@10kHz） | ≤-80dBc/Hz |
| YIG调谐电压线性度 | 3-6.7GHz对应电压单调递增，无阶跃跳变 |
与ESA其他型号共通的维护建议
每月运行自检，注意高频段的“LO Unlock”报错。
每年使用功率计和频率计全面校准。
输入端口保护：极限+30dBm，最好加衰减器。
定期清理风扇及滤网，防止YIG过热失锁。
