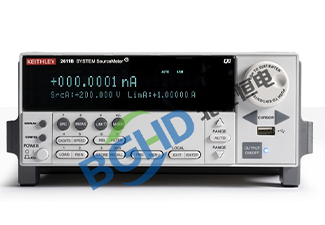

吉时利（Keithley）2611B双通道系统数字源表维修指南

吉时利（Keithley）2611B双通道系统数字源表作为TSP（测试脚本处理器）架构的高性能源测量单元，广泛应用于半导体器件IV特性分析、LED/LD光电测试、电池充放电模拟、纳米材料表征、电路保护器件测试等领域，兼具双独立通道（±200V/±10A脉冲/每通道最高10A DC组合）、6½位测量精度、四象限操作、TSP-Link同步扩展、嵌入式脚本编程、LAN/USB/GPIB通讯等功能，是自动化量产测试与科研实验室的核心设备。长期使用中，受输出过载、静电冲击、通道继电器损坏、散热不良、固件异常等因素影响，易出现各类故障。本文整理2611B最常见的故障及标准化维修、排查方法，适配日常维护与网站内容更新。

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、屏幕无显示、风扇不转；开机后自检报错（如“Error 500”或“System Error”）；开机后停留在启动界面或反复重启。

排查与维修： 检查电源线及保险丝；内部开关电源模块输出电压（±15V、+5V、+3.3V）异常需检修；主板供电电路短路需排查钽电容；固件损坏需重新烧录（TSP固件）；NVRAM或Flash芯片损坏需更换。

(二)输出异常类故障

故障现象： 单通道或双通道无输出、设定电压/电流与实际输出偏差大、输出无法达到满量程、输出不稳定或波动。

排查与维修： 检查输出端子是否氧化或松动；通道输出继电器未吸合或触点烧蚀需更换；功率放大级MOSFET（每通道两组）损坏需配对更换；电流采样电阻烧断或阻值漂移需更换（0.01%精度）；DAC参考电压漂移需检修基准芯片（ADR43x）；四象限工作模式切换电路故障需检修。

(三)测量值偏差大/精度超差故障

故障现象： 测量已知标准电阻/电压源时读数超出规格（基本精度±0.02%）、通道间测量不一致、零点漂移严重。

排查与维修： 执行前面板或远程自校准（CAL）；内部ADC参考电压源（LM399或LTC6655）老化需更换；输入保护电路（二极管、PTC）漏电需更换；量程切换继电器触点氧化需清洗或更换；前端运放（OPA227等）损坏需更换；TSP脚本中校准参数丢失需重新加载。

(四)通道间同步/触发故障

故障现象： 双通道同步输出时序偏差、TSP-Link扩展无法识别、外部触发无效。

排查与维修： 检查TSP-Link线缆及接口；同步时钟电路故障需检修；触发I/O接口光耦隔离损坏需更换；通道间隔离电路损坏导致串扰需检修。

(五)通讯与远程控制故障

故障现象： LAN、USB、GPIB无法连接电脑，上位机控制无响应，脚本无法下载。

排查与维修： 更换线缆，检查IP地址或USB驱动；LAN接口变压器损坏需更换；GPIB控制器芯片（TNT4882）损坏需更换；USB转串口芯片（FTDI）损坏需更换；防火墙或软件设置问题需排查；固件版本与驱动不匹配需升级。

(六)散热与过热故障

故障现象： 运行一段时间过热报警、输出降额或自动关机、风扇噪音大或不转。

排查与维修： 清理风扇及风道；风扇损坏需更换（DC 12V）；功率管与散热片间导热硅脂干涸需重新涂抹；温度传感器失效需更换；长期大电流输出需加强外部散热。

(七)显示与操作类故障

故障现象： LCD屏幕显示缺划/花屏/背光不亮、按键无响应、旋钮编码器跳动。

排查与维修： 检查显示排线是否松动；LCD液晶老化需更换总成；背光LED驱动损坏需检修；按键导电橡胶老化需更换按键板；编码器磨损需清洗或更换；前面板控制板与主板通信异常需检修。

(八)其他故障

保险丝座松动需紧固；机内电池（用于RTC）CR2032失效需更换；输出端子安全盖破损需更换；报错代码参考维修手册（如“Error 505”为Interlock互锁报警，“Error 101”为NVRAM校验失败）。建议每年使用标准源进行外部校准；每月运行一次自检程序；长期不用时存放于干燥环境。
