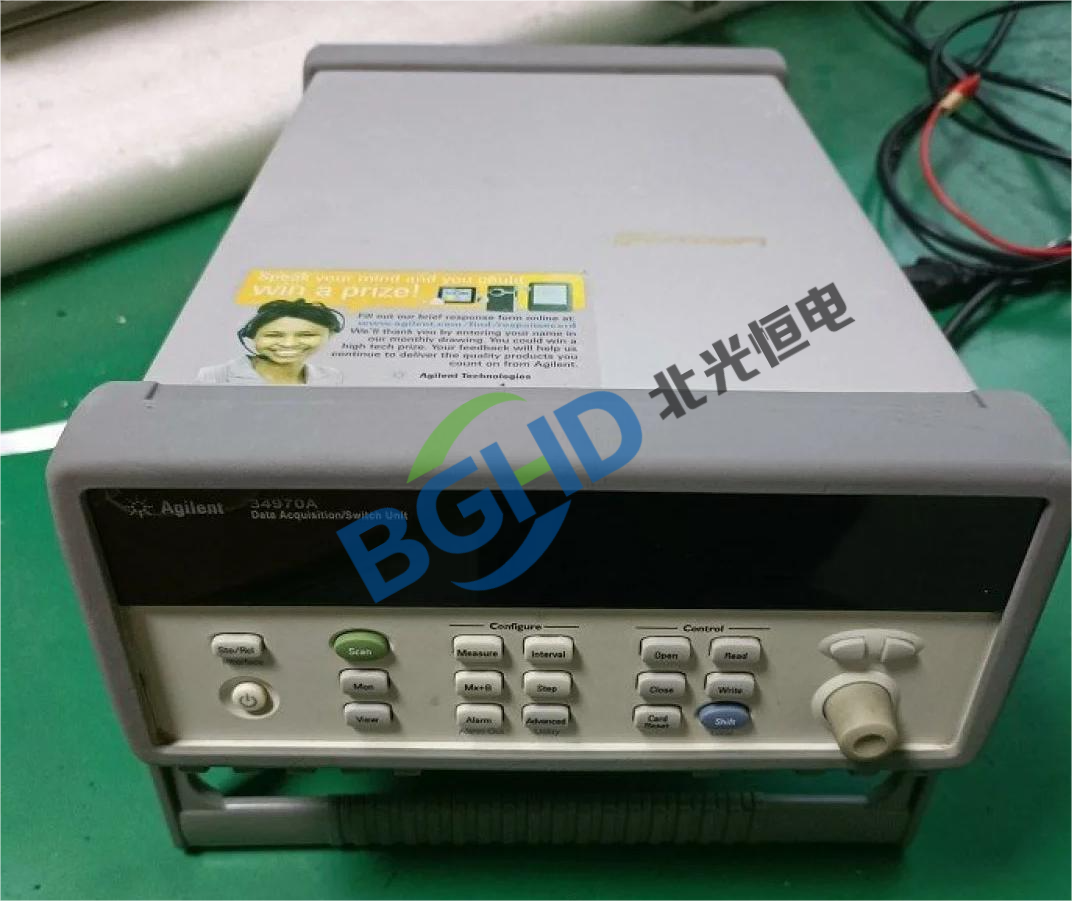

安捷伦（Agilent）34970A数据采集/开关系统维修指南

安捷伦（Agilent）34970A数据采集/开关系统作为模块化数据采集平台，广泛应用于环境监测、温度巡检、电压/电阻多通道记录、元器件老化测试、电池组监控、可靠性试验等领域，兼具内置6½位数字万用表、3个模块插槽、90通道扫描、热电偶/热电阻测温、直流/交流电压/电流、电阻、频率测量、数据记录及GPIB/RS232通讯等功能，是实验室与产线多通道数据采集的核心设备。长期使用中，受输入过压、模块继电器磨损、接线端子松动、基准漂移等因素影响，易出现各类故障。本文整理34970A最常见的故障及标准化维修、排查方法，适配日常维护与网站内容更新。

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、屏幕无显示；开机后自检报错（如“Error 702”或“ROM Error”）；开机后按键无响应或死机。

排查与维修： 检查电源线及保险丝（1A/250V）；内部变压器及整流电路输出（±15V、+5V）异常需检修；主板钽电容短路需更换；固件（Firmware）损坏需重新烧录；NVRAM（DS1225）电池失效导致启动参数丢失需更换。

(二)测量值偏差大/精度超差故障

故障现象： 测量已知标准源时读数超出规格、某档位偏差特别大、不同模块间测量结果不一致。

排查与维修： 执行自校准（CAL）；内部参考电压源（LM399）老化需更换；分压电阻网络损坏需更换；模拟开关（DG444）导通电阻增大需更换；ADC（积分型）积分电容老化需更换。

(三)模块/通道故障

故障现象： 某模块无法识别、某通道无信号、通道切换时读数不变、扫描速度异常。

排查与维修： 重新插拔模块，清洁背板金手指；模块内部继电器触点粘连（34901A继电器寿命约500万次）需更换继电器或整块模块；背板通道控制ASIC损坏需更换；接线端子螺丝松动需紧固。

(四)热电偶/热电阻测温故障

故障现象： 热电偶测温偏差大、冷端补偿温度不准、热电阻（PT100）读数异常。

排查与维修： 检查模块接线是否正确（热电偶需补偿线）；冷端补偿传感器（热敏电阻）损坏需更换；热电阻激励恒流源损坏需检修；端子板松动或氧化需清洁。

(五)显示与操作类故障

故障现象： VFD屏幕显示暗淡/缺划、按键无响应、旋钮编码器跳动。

排查与维修： VFD屏幕老化需更换；按键导电橡胶老化需更换按键板；编码器内部磨损需清洗或更换；前面板排线松动需重新插接。

(六)通讯与远程控制故障

故障现象： GPIB、RS232无法连接上位机，SCPI指令无响应。

排查与维修： 检查地址开关设置；GPIB接口芯片（NAT9914）损坏需更换；RS232驱动芯片（MAX232）损坏需更换；光耦隔离电路损坏需检修。

(七)数据记录/存储故障

故障现象： 内部存储器读取异常、数据丢失、扫描记录中途停止。

排查与维修： 内部NVRAM电池电压过低需更换DS1225；扫描缓冲区满需及时读取；存储格式设置错误需调整。

(八)其他故障

风扇不转或噪音大需更换；机内备用电池（用于实时时钟）失效需更换CR2032；模块插槽针脚弯曲需校正；报错代码参考维修手册（如“716”为模块读取失败）。建议每年进行一次精度验证及模块继电器清洁。
