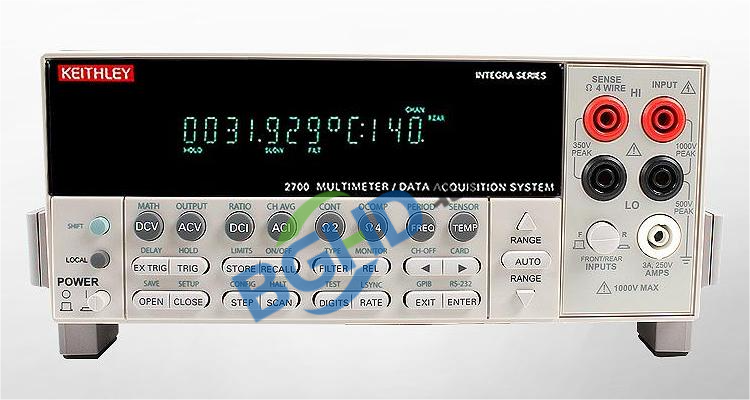

吉时利（Keithley）数据采集/开关系统维修指南

吉时利（Keithley）数据采集/开关系统作为多通道信号切换与精密测量的模块化平台，广泛应用于环境温湿度监测、元器件长期老化试验、电池组电压巡检、热电偶/热电阻测温、压力/应变测试、半导体参数批量采集等领域，兼具多通道扫描（最高达200通道以上）、高精度万用表（6.5位）、多种开关模块（多路复用器、矩阵、射频开关）、热电偶冷端补偿、数据记录、触发同步、GPIB/RS232/USB/Ethernet通讯等功能，是自动化测试与长时监测的核心设备。长期使用中，受开关卡继电器磨损、输入过载、接线端子氧化、电源故障、通讯异常等因素影响，易出现各类故障。本文整理其最常见故障及标准化维修、排查方法，适配日常维护与网站内容更新，兼顾专业性与实用性，覆盖多系列（2700、2701、2750）机型常见问题。

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、屏幕无显示、风扇不转；开机后自检报错（如“Error 100”）；开机后反复重启或死机。

排查与维修： 检查电源线及保险丝；内部线性或开关电源输出电压异常需检修；主板供电短路需排查钽电容；固件损坏需重新烧录；NVRAM电池失效导致启动参数丢失需更换。

(二)测量读数异常类故障

故障现象： 万用表测量值与实际值偏差大（超出精度）、电压/电流/电阻读数不稳定、开路时显示非零数值。

排查与维修： 检查输入端子是否氧化或松动；执行自校准（CAL）；内部参考电压源漂移需更换基准芯片；ADC（模数转换器）损坏需更换；前端保护电路（PTC、二极管）烧毁需更换；量程切换继电器触点氧化需清洗或更换。

(三)开关模块/通道故障

故障现象： 某通道或多通道无信号输出、通道切换时继电器不动作、通道间串扰大、扫描速度异常。

排查与维修： 检查开关卡是否正确安装并识别；继电器触点粘连或接触不良需更换继电器（或整块开关卡）；通道背板连接器氧化需清洁；扫描控制电路（FPGA）损坏需检修；通道定义错误需重新配置。

(四)接线端子/冷端补偿故障

故障现象： 热电偶测温偏差大、冷端补偿温度不准、接线端子松动。

排查与维修： 检查接线端子螺钉是否松动；冷端补偿传感器（热敏电阻或半导体）损坏需更换；端子板腐蚀需更换或清洁；外部参考温度设置错误需调整。

(五)显示与操作类故障

故障现象： 屏幕缺划/花屏、按键无响应、旋码器跳动、数据无法保存。

排查与维修： 检查显示排线；LCD老化需更换屏幕总成；按键导电橡胶老化需更换按键板；编码器磨损需清洗或更换。

(六)通讯与远程控制故障

故障现象： GPIB、RS232、USB、Ethernet无法连接上位机，SCPI指令无响应。

排查与维修： 更换线缆，匹配通讯参数（地址、波特率）；接口芯片损坏（如GPIB控制器）需更换；驱动不兼容需更新；网络变压器损坏需更换。

(七)数据记录/存储故障

故障现象： 数据记录中断、存储数据丢失、缓冲区溢出报错。

排查与维修： 检查内部存储芯片或外部U盘是否损坏；记录间隔设置过短需调整；固件Bug需升级。

(八)其他故障

开关卡插槽接触不良需清洁；风扇异响或停转需更换；内部电池（更换后需重新校准）失效需更换；报错代码参考维修手册。建议每年使用标准源验证精度，并清洁继电器触点；长期满功率使用开关卡需定期更换易损继电器。
