安捷伦（Agilent）精密LCR表维修指南

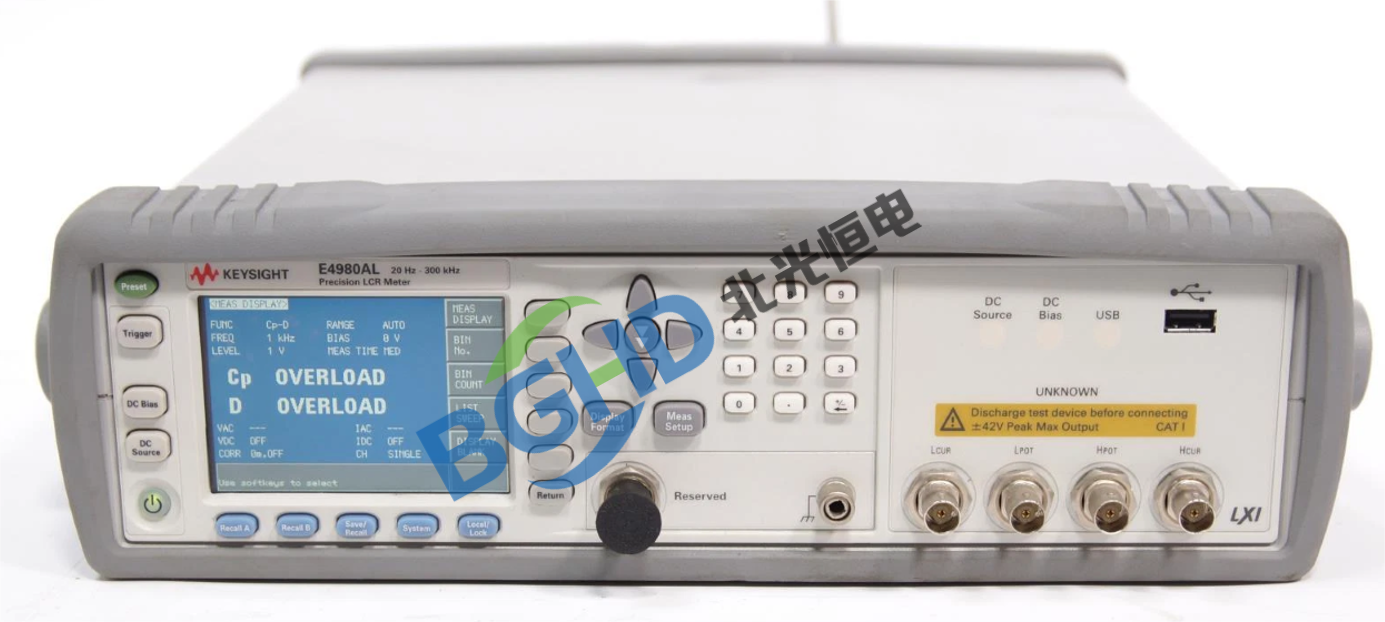

安捷伦（Agilent）精密LCR表作为无源元件阻抗参数测量的高端仪器，广泛应用于电容器/电感器/电阻器生产测试、半导体器件寄生参数分析、介电材料特性评估、谐振器性能验证、研发实验室阻抗谱测量等领域，兼具宽频率范围（20Hz-2MHz）、高精度（0.05%基本精度）、多参数测量（L/C/R/Z/D/Q/θ）、多电平选择、直流偏置叠加、列表扫描、数据处理及GPIB/USB/LAN通讯等功能，是阻抗测试与元件特性表征的核心设备。长期使用中，受测试夹具磨损、输入过载、校准件损坏、主板基准漂移、固件异常等因素影响，易出现各类故障，影响测量准确性和效率。本文整理其最常见故障及标准化维修、排查方法，适配日常维护与网站内容更新，兼顾专业性与实用性，覆盖多系列机型常见问题。

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、屏幕无显示、风扇不转；开机后自检报错（如“Self Test Failed”）、停留在启动界面；开机后反复重启。

排查与维修： 检查电源线及保险丝；内部开关电源模块输出电压异常需检修；主板供电电路短路需排查钽电容；固件损坏需重新烧录（需专用编程器）；CPU板或内存故障需更换；NVRAM电池失效导致配置丢失需更换。

(二)测量偏差大/精度超差故障

故障现象： 测量已知标准电阻/电容/电感时，读数与标称值偏差超出规格（>0.1%～0.05%）、开路/短路清零后仍偏差大、不同频率下测量结果不一致。

排查与维修： 检查测试夹具是否接触良好、氧化或磨损，需清洁或更换；测试线缆开路或绝缘下降需更换低电容/低损耗电缆；执行开路/短路/负载校准，校准件损坏需更换；内部参考电阻老化漂移需更换高精度电阻（需计量）；DAC/ADC基准电压源漂移需检修或更换基准芯片；信号源输出幅度异常需检修ALC电路；量程切换继电器触点氧化需清洗或更换。

(三)数值不稳定/跳动故障

故障现象： 测量同一元件数值剧烈跳动、重复性差、尾数闪烁、开路时显示非零数值。

排查与维修： 检查测试夹具与被测元件接触是否可靠；环境振动或电磁干扰需改善测试环境（使用屏蔽箱）；接地不良需检查地线；内部振荡器输出幅度不稳需检修ALC电路；平衡检波器/相敏检波器故障需检修运放；ADC采样时钟抖动大需检修时钟电路。

(四)特定参数/频率无法测量故障

故障现象： 某量程（如高阻/低阻）无法测量、某一频率点无输出、特定参数（如D/Q）显示错误或OL。

排查与维修： 检查量程切换继电器或模拟开关是否损坏；频率合成器PLL失锁需检修VCO及环路滤波器；信号源输出放大器损坏需更换；检波器损坏需更换。

(五)偏置/扫描功能故障

故障现象： 内置直流偏置电压/电流无输出、无法外接偏置、列表扫描测试异常或中断。

排查与维修： 偏置电源模块损坏需检修；偏置控制电路继电器或MOS管损坏需更换；扫描触发信号异常需检查触发接口；固件设置错误需恢复出厂参数。

(六)显示与操作类故障

故障现象： 屏幕缺划/花屏/无显示、触摸屏无反应（部分型号）、按键失灵、旋钮编码器跳动。

排查与维修： 检查显示排线是否松动；LCD液晶老化或漏液需更换屏幕总成；触摸屏控制板损坏需更换；按键导电橡胶老化需更换按键板；编码器氧化磨损需清洗或更换；主板显示驱动芯片损坏需更换。

(七)通讯与远程控制故障

故障现象： GPIB、USB、LAN、RS232无法连接上位机，SCPI指令无响应，数据导出失败。

排查与维修： 更换线缆，匹配通讯参数（GPIB地址、IP地址）；更新驱动及IVI/VISA库；接口芯片损坏（如GPIB控制器TNT4882、USB桥接芯片）需更换；静电击穿隔离电路需检修；LAN口变压器损坏需更换。

(八)过热/散热故障

故障现象： 运行一段时间后自动关机、报过热警告、风扇噪音大或不转。

排查与维修： 检查散热风道是否堵塞；风扇损坏需更换；导热硅脂干涸需重新涂抹（主处理器及电源模块）；温度传感器失效需更换。

(九)其他故障

测试夹具（如16034E、16047E）损坏需更换；四线测试电缆（BNC）断裂需重新焊接或更换；内部电池（用于保存校准常数）电压过低需更换并重新校准；报错代码参考维修手册（如“Error 10”为基准源故障）。建议每年使用标准电容/电阻进行性能验证并送专业计量校准；开机预热至少30分钟；保持测试夹具清洁干燥；禁止在测量端加注超过规格的电压/电流（通常≤±40V峰值）。
