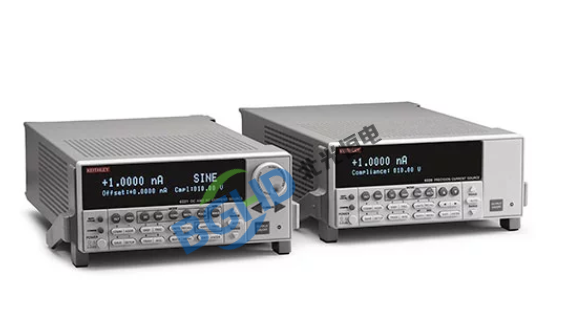

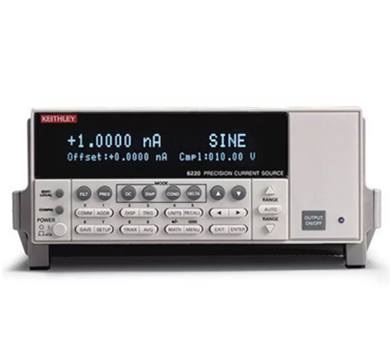

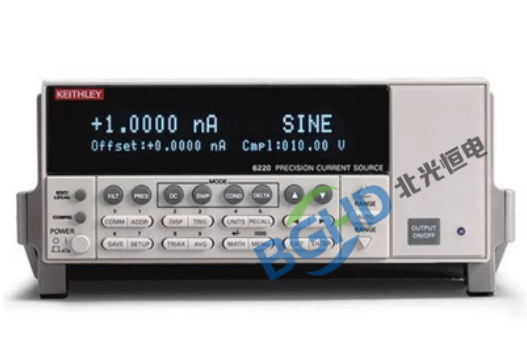

吉时利6200系列(含6220/6221等型号)作为超灵敏低噪声精密电流源，主打飞安级分辨率、纳伏级噪声、宽量程输出，是半导体测试、纳米材料研究、超导实验、精密器件表征的核心设备。长期高频使用、环境湿度过高或操作不当，易出现输出异常、测量漂移、开机故障、通信中断等问题，直接影响测试数据可靠性与项目进度。

　　吉时利6200系列常见核心故障

　　(一)输出与测量精度故障

　　• 无输出/输出微弱：设定电流后无输出或仅微安级电流，多为输出功率管损坏、驱动电路故障、保护继电器触点烧蚀。

　　• 读数漂移/乱跳：数值不稳、零点漂移大、噪声超标，诱因是低噪声运放老化、反馈电容漏电、前置放大电路元件劣化。

　　• 输出值与设定不符：电流/电压偏差大、超量程报错，常见于校准参数丢失、高阻分压电阻精度漂移、量程切换继电器接触不良。

　　• 屏蔽驱动故障：Guard端异常、屏蔽失效，导致外部干扰大、测量误差超标。

　　(二)开机与供电故障

　　• 不通电/黑屏：电源指示灯不亮、整机无响应，多为电源板保险丝熔断、电解电容鼓包漏液、输入电源模块损坏。

　　• 开机自检报错/反复重启：提示硬件错误、循环重启，常见于主板供电异常、固件损坏、输出级过载保护触发。

　　• 开机烧保险：反复熔断保险丝，多为后级电路短路、功率管击穿、整流桥损坏。

　　(三)显示、按键与通信故障

　　• 显示异常：花屏、乱码、背光不亮、数值缺失，多为显示排线松动、屏幕老化、驱动芯片损坏。

　　• 按键/旋钮失灵：按键无响应、旋钮卡顿，常见于触点氧化、面板电路断线、编码器故障。

　　• 通信失败：GPIB/USB/LAN无法连接、数据传输错误，诱因包括接口芯片损坏、通信参数不匹配、线缆或接口氧化。

　　(四)环境与老化相关故障

　　潮湿、粉尘环境易导致电路板结露漏电、高阻特性恶化、接头氧化，出现读数漂移、绝缘电阻降低等问题;长期使用后元件老化、精度衰减，引发稳定性下降、响应变慢。

　　分步排查技巧

　　(一)安全预处理

　　6200系列为静电敏感精密仪器，维修前需切断电源、放电电容、佩戴防静电手环，避免静电击穿内部芯片。检查外观无物理损伤、接口无松动烧蚀，确认环境干燥无尘、供电电压稳定。

　　(二)供电故障排查

　　1. 先更换电源线与插座，排除外部供电问题。

　　2. 拆机检查电源板：查看保险丝是否熔断、电容是否鼓包漏液、稳压芯片是否发烫。

　　3. 用万用表测量电源板各路输出电压，对比标称值;电压异常则修复电源板，正常则排查主板供电回路。

　　(三)输出与测量故障排查

　　1. 空载/短接输出端子，执行归零校准，观察零点稳定性，排查漂移问题。

　　2. 切换不同量程，对比输出值与设定值，定位异常量程，重点检查输出继电器、功率管、驱动电路、高阻分压电阻。

　　3. 用标准电阻/电流源负载测试，对比测量值与标准值，判断误差来源，定位运放、反馈电容或校准参数异常。

　　(四)显示、按键与通信故障排查

　　1. 显示异常：重新插拔显示排线、清洁触点;无效则检测驱动芯片或更换屏幕。

　　2. 按键失灵：拆机清洁按键触点、去除氧化层;检查面板电路是否断线、编码器是否损坏。

　　3. 通信故障：核对GPIB/USB地址、波特率等参数，更换通信线缆;测量接口芯片供电与信号引脚，排查芯片损坏或接口氧化问题。

　 北光恒电维修核心部件修复

　　(一)电源板维修

　　电源板是故障高发区，电解电容老化为主要诱因。更换鼓包漏液电容时，严格匹配容量、耐压、温度系数，优先选用低ESR高频电容。保险丝熔断需排查后级短路，严禁更换大规格保险丝，避免二次损坏。

　　(二)输出与驱动电路修复

　　输出异常多为功率管击穿、继电器触点烧蚀、驱动芯片损坏。更换功率管需匹配原装型号、做好散热;清洁或更换继电器，确保触点导通良好;检查驱动电路信号，更换损坏的驱动芯片，恢复输出驱动能力。

　　(三)主板与校准修复

　　主板故障多为低噪声运放老化、电容漏电、固件损坏。更换高精度低噪声运放与漏电电容;固件损坏可通过原厂软件重新烧录;修复后必须执行全量程校准，使用标准电阻与精密电压源校准，恢复出厂精度与稳定性。

　　(四)日常养护与故障预防

　　1. 环境管控：存放于干燥、无尘、恒温(23℃±5℃) 环境，避免潮湿、高温与强电磁干扰，减少元件老化。

　　2. 操作规范：严禁超量程输出、短路输出端;插拔测试线轻拿轻放，防止接口虚焊或损坏。

　　3. 定期维护：每季度清洁仪器散热风扇与内部灰尘;每年执行一次全面校准与性能检测，及时更换老化元件。

　　4. 防潮处理：潮湿季节开机预热30分钟，机箱内放置干燥剂，防止内部结露漏电。
