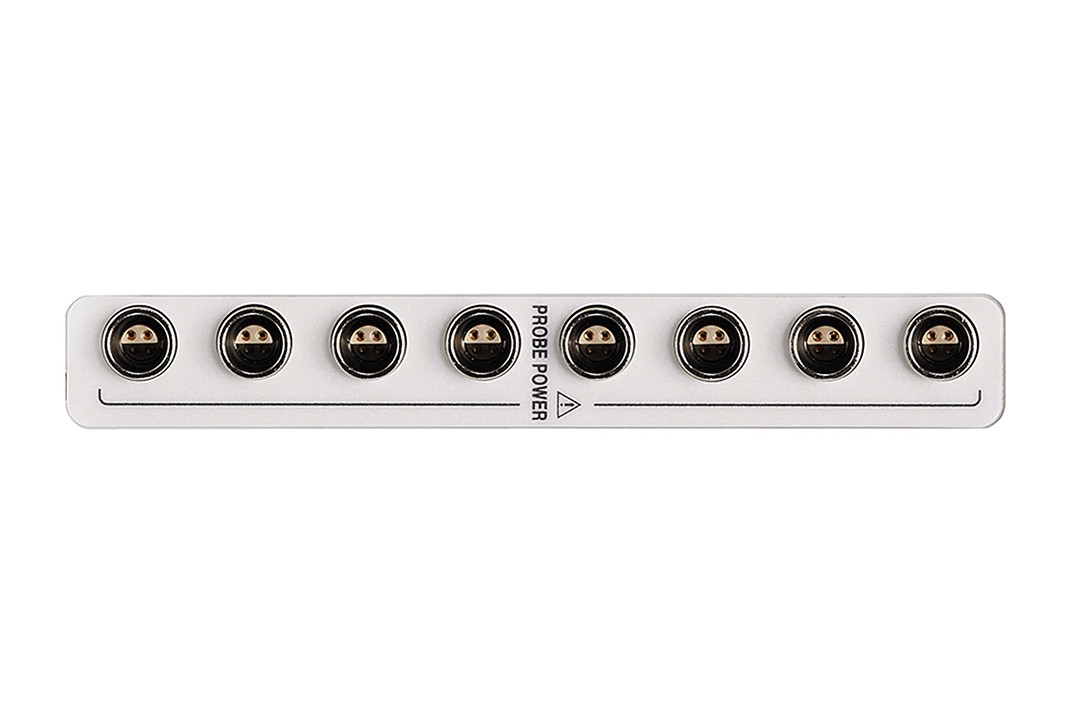

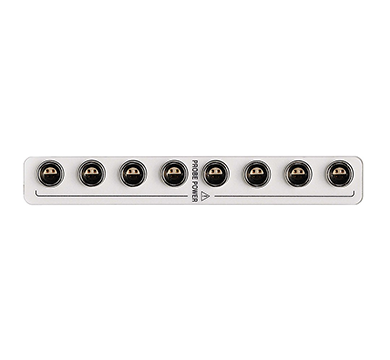

日置Z5021是HIOKI电流/电压探头专用供电单元，为CT6711、CT6701等多款高频探头提供稳定±12V直流电源，单机最多支持8路探头同时供电，广泛应用于新能源汽车电性能测试、工业电机波形分析、电力设备谐波检测等场景。作为探头系统的“动力核心”，Z5021长期连续工作、多负载并联、电网波动影响，易出现输出异常、通道故障、整机无响应等问题，直接导致探头无法工作、测试中断。我们深耕日置仪器维修多年，针对Z5021提供原厂级故障修复、全通道校准、12个月质保服务，高效恢复供电稳定性，避免设备更换的高额成本。

　　日置Z5021高发故障类型

　　输出电压异常

　　这是Z5021最常见故障，表现为±12V输出偏离标准值(偏差>±0.5V)、空载电压正常但带载后压降严重、某一通道无输出或电压跳变，多由内部稳压模块老化、滤波电容鼓包漏液、功率元件过热虚焊或通道独立电路烧毁所致，会导致探头测量漂移、波形畸变甚至无法启动。

　　通道故障与负载能力下降

　　多通道使用中出现部分通道指示灯不亮、接入探头后报错或无反应，是长期多负载并联导致通道过流保护频繁触发、继电器触点氧化烧蚀、限流电阻烧毁的典型表现;设备满载时频繁跳闸、过热关机，源于内部散热风扇积灰卡顿、散热风道堵塞、功率管热衰减，长期会加剧核心元件损坏。

　　整机无响应与接口故障

　　通电后电源指示灯不亮、整机无任何反应，多由输入保险熔断、电源进线虚焊、整流桥击穿或主控电路烧毁引发;BNC接口松动、同轴接口氧化锈蚀，导致与探头连接接触不良、信号干扰，出现数据跳变或传输中断，常见于频繁插拔、线缆拉扯后。

　　北光恒电标准化维修流程

　　免费精密故障检测

　　工程师接收设备后执行全维度检测：外观检查外壳、接口、线缆破损;通电测试输入回路、保险通断、指示灯状态;负载测试单通道/多通道带载能力，验证±12V输出精度;通道检测逐一排查8路通道通断与稳定性;散热测试检查风扇运转与风道通畅性，出具详细故障报告与透明报价，无隐形消费。

　　防静电无尘拆解与原件修复

　　Z5021集成精密稳压电路、多通道独立供电模块与过热保护系统，需在防静电无尘环境操作。严格按原厂规范拆解并标记组件;电源维修更换熔断保险、老化滤波电容、损坏稳压芯片与整流桥，重焊虚焊接口与功率元件;通道修复更换烧蚀继电器、烧毁限流电阻，修复独立供电电路;散热维护清洁风扇积灰、疏通风道、更换老化散热硅脂;接口维修校正松动BNC接口、去除接口氧化层、修复破损线缆。

　　原厂级精度校准与老化测试

　　维修完成后，使用高精度直流电源、万用表、负载测试仪，按原厂标准执行全参数校准：确保每路通道输出电压稳定在±12V±0.1V范围内;验证8路通道满载时输出一致性与带载稳定性;测试过流、过热保护功能灵敏度;进行48小时连续满载老化测试，模拟多探头长期工作工况，杜绝二次故障。

　　交付验收与质保服务

　　交付时提供维修报告、校准证书、质保卡，详细记录故障原因、更换元件与校准数据;所有维修后的Z5021电源单元均提供3个月免费质保，质保期内同一故障免费返修。

　　日常维护建议

　　避免长期满载运行，合理控制接入探头数量，防止过流损坏;定期清洁散热风扇与风道，避免积灰导致过热;减少接口频繁插拔，避免线缆过度拉扯，保护接口与线路;存放于干燥、防尘、通风环境，远离潮湿与腐蚀气体;每12个月进行一次专业校准与内部除尘，确保供电稳定与长期可靠。

       诚邀咨询：17319515275
