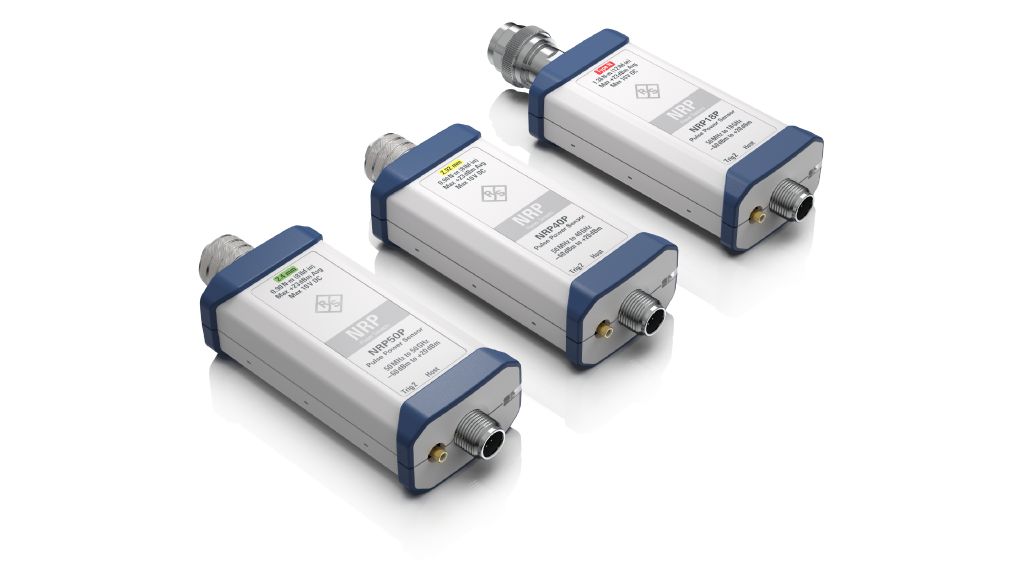

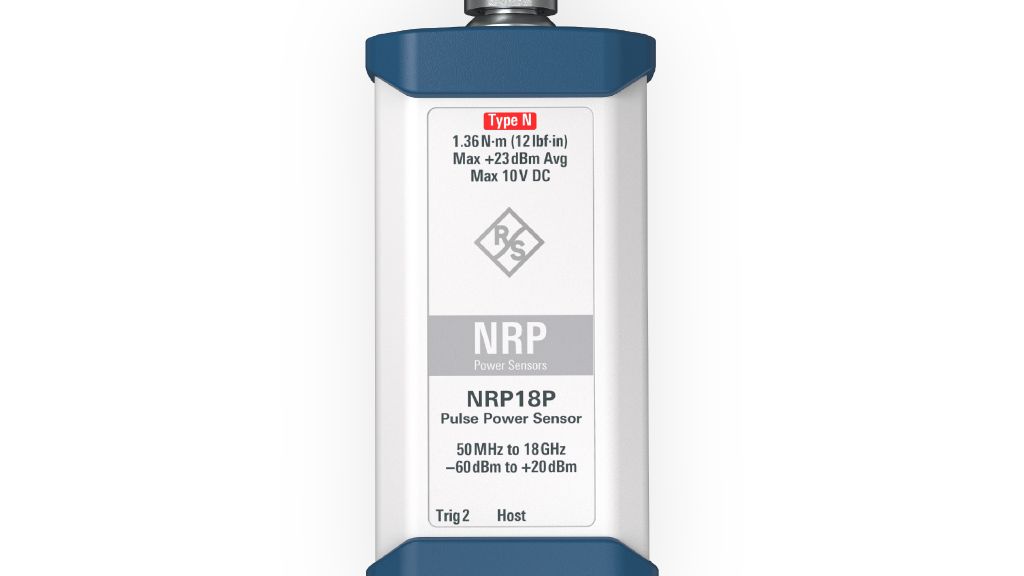

罗德与施瓦茨NRPxxP(常称BRPxxP)系列是雷达与射频测试核心脉冲功率探头，包含NRP18P/NRP40P/NRP50P等型号，覆盖18GHz/40GHz/50GHz带宽、30MHz视频带宽、<13ns上升时间，可测低至50ns窄脉冲，广泛用于雷达研发、射频生产、脉冲参数分析。长期大功率冲击、射频接口磨损、静电放电或高温环境，易出现无读数、峰值漂移、脉冲失真、无法识别等故障，直接影响雷达功率与脉冲参数测量精度。

　　罗德NRPxxP真实高发故障

　　1. 功率测量异常(占比60%)

　　• 无读数/示数为0：N型射频接口虚焊、内部二极管检波链烧毁、前置放大电路失效，多因带电插拔或瞬时过压;

　　• 峰值功率漂移：脉冲峰值偏差超±0.5dB、峰均比失准，由检波二极管老化、增益补偿电路漂移、校准数据丢失导致;

　　• 脉冲波形失真：上升/下降时间超标、脉冲展宽，常见于长期大功率测试导致的放大模块非线性失真。

　　2. 接口与通信故障(占比25%)

　　• 探头无法识别：USB/同轴接口松动、供电针脚氧化、通信芯片损坏，导致与NRX主机或PC连接失败;

　　• 射频接口损坏：N型接头磨损、内芯变形/短路，引发驻波比超标、信号反射严重，烧毁探头内部电路;

　　• 数据传输中断：通信链路不稳定、时断时续，多因接口焊点疲劳或屏蔽层破损。

　　3. 校准与性能失效(占比15%)

　　• 频响失准：全频段平坦度超±1dB、高频衰减严重，偏离出厂校准指标;

　　• 零点漂移：无输入时基线偏移，由内部偏置电阻老化、温度补偿电路失效导致;

　　• 保护电路失效：无法抵御静电或过压冲击，易反复烧毁内部精密元件。

　　罗德NRPxxP标准化维修流程

　　1. 免费精密检测与故障定位

　　工程师执行“外观-射频-电气-通信-脉冲”五维检测：

　　• 外观：检查外壳、N型接口、USB端口有无破损变形;

　　• 射频：用网络分析仪测接口驻波比、频响，排查信号链路损耗;

　　• 电气：万用表测检波回路、供电电压、芯片通断，定位短路/断路;

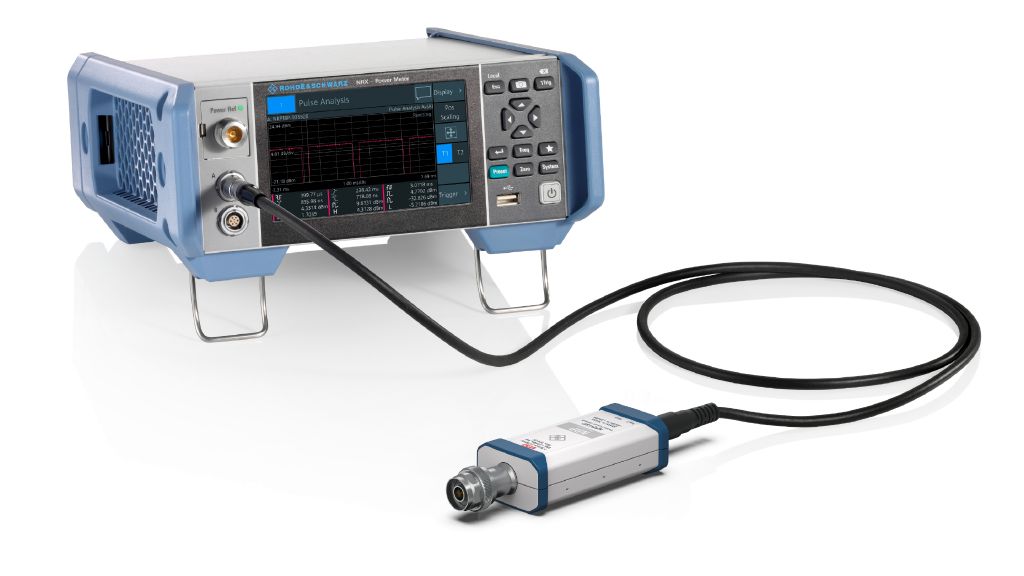

　　• 通信：连接NRX主机与PC，测试识别与数据传输稳定性;

　　• 脉冲：输入标准脉冲信号，测试峰值、上升时间、脉宽等参数，精准定位故障模块，出具详细故障报告+维修方案+透明报价，无隐形消费。

　　2. 防静电无尘拆解与原件修复

　　NRPxxP采用高精度检波二极管、高速放大芯片、温补电路，维修需Class 1000防静电无尘室操作：

　　• 精密拆解：按原厂流程拆卸外壳、射频组件、通信板卡，标记线路与元件位置，防止装配错误;

　　• 射频修复：重焊虚焊N型接口、更换磨损接头、修复反射损伤的检波二极管;

　　• 电路维修：更换老化放大芯片、漂移补偿电阻、损坏通信芯片，采用原厂原装元件;

　　• 清洁防护：无水乙醇清洁射频通路与接口，做防静电与防潮处理，恢复保护功能。

　　3. 原厂级全参数校准

　　维修后使用罗德标准信号源、NRX功率计、脉冲发生器、网络分析仪，严格按原厂规范全参数校准：

　　• 频响校准：覆盖对应型号带宽(如NRP40P至40GHz)，确保平坦度≤±0.5dB;

　　• 脉冲校准：上升/下降时间<13ns、脉宽50ns-10μs精准度达标;

　　• 功率校准：动态范围、峰值/平均功率精度达出厂±0.2dB指标;

　　• 零点与温补校准：基线漂移<0.1mV，全温区补偿正常;

　　• 老化测试：连续通电72小时，模拟雷达脉冲测试工况，验证长期稳定性。

　　日常维护建议

　　• 严禁带电插拔射频接口，测试前确认功率不超过探头最大耐受值;

　　• 定期清洁N型接口，用无水乙醇擦拭内芯与外壁，防止油污灰尘导致接触不良;

　　• 避免静电冲击，操作前佩戴防静电手环，接触探头前触摸接地金属;

　　• 存放于干燥防尘环境，温度控制在0-40℃，避免潮湿与高温老化元件;

　　• 每12个月校准一次，确保雷达脉冲参数与功率测量长期精准。
