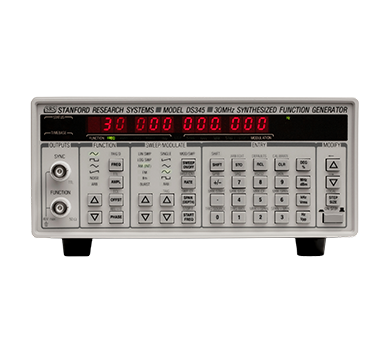

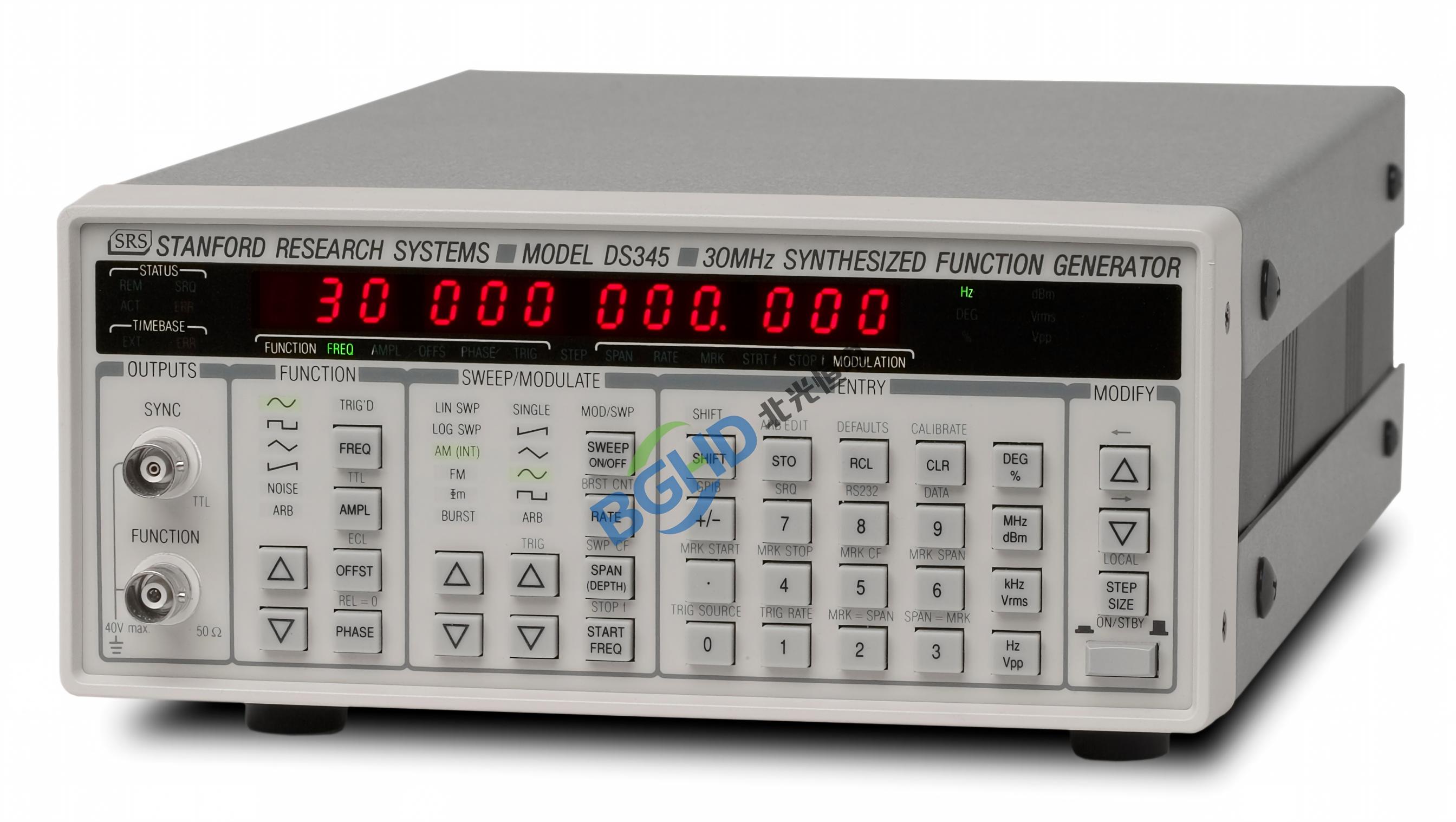

斯坦福 SRS‑DS345 作为实验室使用率很高的合成函数发生器，依托 DDS 直接数字合成技术，覆盖 1μHz‑30.2MHz 输出频段，支持正弦、方波、三角波、任意波形输出以及 AM、FM、PM、脉冲调制功能，广泛用于高校实验室、电子研发、元器件测试、通信调试等场景。设备常年高频通电、接口频繁插拔，极易出现硬件老化、波形异常、按键失灵等故障。北光恒电详细讲解 DS345 常见故障、故障原因、自查技巧以及专业维修流程，方便广大工程师快速定位仪器问题。

　　斯坦福 DS345 高发故障类型

　　结合北光恒电多年仪器维修实操经验，DS345 故障主要分为电源故障、输出波形故障、显示面板故障、操控按键故障、通讯联机故障、硬件校准报错六大类。

　　开机供电故障：仪器接通电源之后指示灯不亮、整机无法启动、开机反复重启、开机自检报错 AC‑DC Error。大多是电源保险丝熔断、电源模块供电轨电压异常、电源开关虚焊、内部滤波电容老化鼓包引发供电不稳。

　　信号输出异常，也是 DS345 最普遍故障。包含输出无波形、波形失真、输出幅度跳动、实际输出频率和设置数值偏移、正弦波形畸变、调制功能失效、开启任意波形模式没有信号输出。故障源头常见于 DAC 数模转换芯片、输出滤波电路、倍频模块、BNC 输出接口损坏、恒温晶振 OCXO 老化漂移，造成频率精度下降。

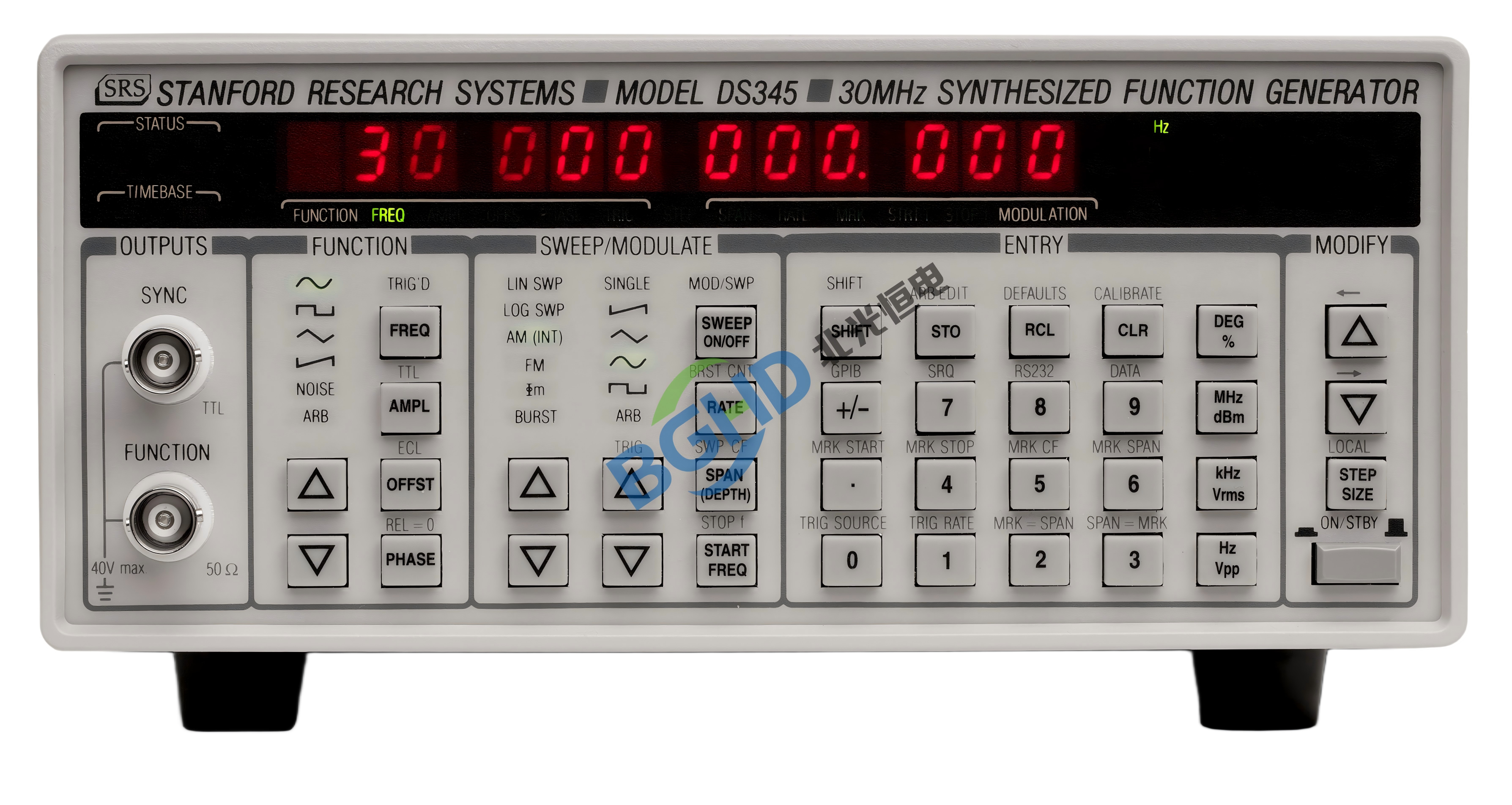

　　显示屏故障：仪器开机黑屏、花屏、部分数码管缺段、屏幕字符错乱。DS345 数码显示屏容易出现驱动电阻损坏、排线接触不良、屏幕驱动板元件老化，出现局部数字无法点亮，干扰工作人员读取频率参数。

　　按键旋钮故障：前面板按键按压没有反馈、调节旋钮失灵、按键串键。长时间按压操作，会造成按键微动开关磨损、面板排线氧化接触不良。

　　通讯故障：GPIB 接口无法和电脑联机、任意波形上传失败、仪器接收指令报错。一般为通讯接口芯片损坏、仪器 GPIB 地址参数配置错误、数据线接触不良引发故障。

　　自检与校准报错：开机自检弹出 Arb Corrupt、DAC Off Err、Cal Dly Err 故障代码，大多代表任意波形存储数据损坏、数模偏移超出阈值、仪器预热时长不足、硬件电路偏移老化需要整机重新校准。

　　简易自查步骤，区分软件故障和硬件损坏

　　很多 DS345 报错并非硬件损毁，可以先进行基础排查，节省维修成本。

　　第一，执行冷启动复位。关机之后按住 CLR 清除按键再开机，重置 RAM 内存，恢复出厂校准参数，修复波形存储错乱、系统死机故障，复位完成之后仪器预热 2‑3 分钟运行自动校准 Autocal 程序。

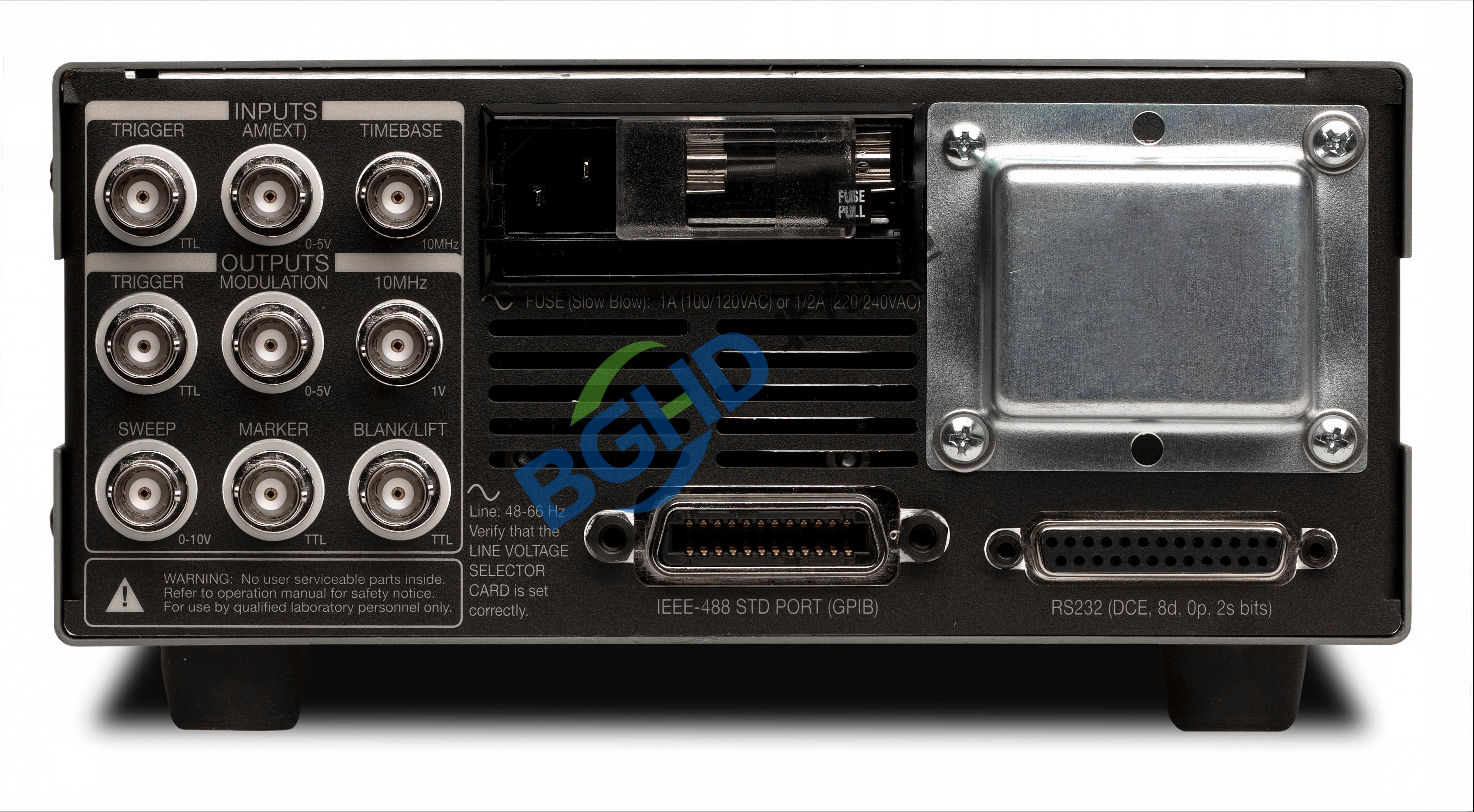

　　第二，检查外接配件。更换电源线、检查后端电压档位是否匹配市电电压，查看 BNC 输出接头有没有松动、针脚弯折;调试电脑端 GPIB 地址，排查联机故障。

　　第三，基础功能测试。依次切换正弦波、方波、任意波形，对比不同通道输出状态;如果普通波形正常、仅任意波形故障，故障锁定在任意波形滤波电路。

　　自查过后故障依旧存在，就代表电路板元器件老化损坏，不要自行拆机焊接，该仪器电路板精密，静电极易击穿 DDS 主控芯片。

　　斯坦福 DS345 完整专业维修流程

　　专业仪器维修遵循故障检测、元件更换、电路调试、整机校准、性能核验整套流程。

　　整机通电检测：调取开机自检故障代码，借助万用表检测多路电源轨电压，排查电源板故障;

　　电路板故障定位：检修 DDS 主控制板、DAC 输出板、显示驱动板、按键面板、GPIB 通讯接口板，排查损坏电阻、运算放大器、滤波元件、晶振;

　　元器件更换：更换老化恒温晶振、故障 AD834 倍频芯片、按键开关、显示屏驱动元件，清理电路板灰尘、处理 BNC 输出接口虚焊;

　　整机参数校准：维修结束后开展幅度、频率偏移、直流偏移、调制参数校准，修复晶振老化带来的频率偏差;

　　长时间老化测试：连续通电测试各类波形、调制、扫频、电脑联机功能，确认全部功能达标原厂技术指标。

　　DS345 日常保养，降低仪器返修概率

　　仪器放置环境保持干燥无尘，远离高温、强电磁干扰环境，灰尘堆积容易造成电路板漏电;

　　插拔 BNC 信号线动作轻柔，禁止暴力掰扯输出接口，防止输出座虚焊;

　　每次开机预热三分钟再做自动校准，保障频率精度;

　　长期闲置每隔半个月通电一次，避免电解电容长期失电老化。
